一、电动暗杆楔式闸阀z945t-2.5 产品介绍

上海湖泉阀门有限公司电动暗杆楔式闸阀z945t-2.5是由多回转电动执行器与楔式闸阀组成，主要用来接通或截断管路中的介质，适用的压力、温度及口径范围很大，尤其适用于中、大口径的管道。楔式电动闸阀广泛应用于水利、建筑、消防、电力、环保、石油、化工、医药等各个领域。操作方式有：手动、齿轮传动、电动、气动等。DN50～600mm应用规范设计与制造GB/T12234 连接端尺寸结构度GB/T12221 法兰尺寸JB79 检验与试验 JB/T9092 材料：碳钢不锈钢。

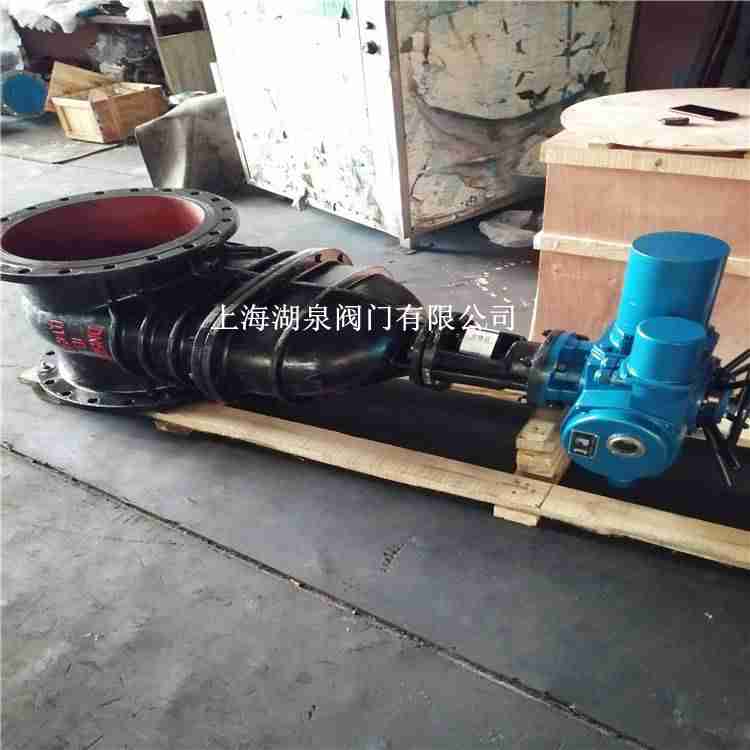

电动暗杆楔式闸阀z945t-2.5

二、电动暗杆楔式闸阀z945t-2.5 主要零件材料

零件名称	材　料
零件名称	Z945T-10	Z945W-10
阀体、阀盖	灰铸铁	灰铸铁
闸　板	灰铸铁＋黄铜	灰铸铁
阀　杆	碳钢(铜)	碳钢(铜)
阀杆螺母	青铜（球铁）	青铜（球铁）

三、电动暗杆楔式闸阀z945t-2.5性能规范

型号	公称压力（MPa）	试验压力		适用温度（℃）	适用介质
		强度（水）（MPa）	密封（水）（MPa）
Z945T-10	1.0	1.5	1.1	≤100	蒸气、水、
Z945W-10				≤100	油品

四、电动暗杆楔式闸阀z945t-2.5主要尺寸

型号	公称通径 DN(mm)	尺寸										重量（KG）
型号	公称通径 DN(mm)	L	D	D1	D2	b-f	z-фd	H	H1	L1	L2	重量（KG）
Z945T/W -10	100	229	215	180	155	22-3	8-ф18	757	594	161	391	88
	125	254	245	210	185	24-3	8-ф18	802	639	161	391	10
	150	267	280	240	210	24-3	8-ф23	843	680	161	391	122
	200	330	335	295	265	26-3	8-ф23	993	830	161	391	178
	250	380	390	350	320	28-3	12-ф23	1097	934	161	391	239
	300	420	440	400	368	28-4	12-ф23	1194	1082	215	299	323
	350	450	500	460	428	30-4	16-ф23	1269	1157	215	299	431
	400	480	565	515	484	32-4	16-ф25	1445	1333	215	299	555
	500	540	670	620	585	34-4	20-ф25	1658	1546	215	299	908
	600	600	780	725	685	36-5	20-ф30	1758	1646	215	299	1148
	700	660	895	840	800	40-5	24-ф30	1976		258	318	1800
	800	720	1010	950	905	44-5	24-ф34	2136		258	318	2340

订货时请注明：
一、、产品型号、公称通径DN，压力、介质工作温度范围　、阀体、阀塞套筒材质　、是否带附件，说明型号、是否有其它特殊要求
二、若已经由设计单位选定我公司的电动暗杆楔式闸阀型号，请您根据参数直接与我们销售中心订购。
三、当您使用的场合非常重要或环境比较复杂时,请您提供设计图纸和详细参数，我们可以为您提供专业的解决方案，如有任何疑问，您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。
