产品名称：dn500电动平板闸阀[ 2021-01-08 ]

订购热线：021-64162222
订购传真：021-62677999
质量稳定：实行全过程质量监控，细致入微全方位检测！
价格合理：高效内部成本控制，减少了开支，让利于客户
交货快捷：先进生产流水线，充足的备货，缩短了交货期！
  • 产品介绍
  • 规格尺寸
  • 结构图片
  • 名称: 电动平板闸阀
    型号: Z943F
    连接方式：法兰
    品牌: HQ上海湖泉
    公称通径: DN100~DN2000mm ;
    公称压力: Class150～900/PN1.0～16.0MPa
    适用温度: 150℃;
    阀体材质: WCB、不锈钢;
    适用介质: 水、气体、油品等

    一、dn500电动平板闸阀产品介绍

    上海湖泉阀门有限公司Z943F电动平板闸阀适用于Class150～900/PN1.0～16.0MPa，工作温度-29～121℃的石油、天然气、水、油品等管路上，用于截断或接通管路中的介质。是一种关闭件为平行闸板的滑动阀。平板闸阀其关闭件可以是单闸板或是其间带有撑开机构的双闸板。闸板向阀座的压紧力是由作用与浮动闸板或浮动阀座的介质压力来控制。采用新型浮动式密封结构，适用于压力不大于10MPa，温度-29～121℃的H2S气体含量较高的天然气管线上，作为控制介质的启闭及调节装置，该产品结构设计新颖、选材恰当、测试严格、操作轻便。

    二、电动平板闸阀产品结构特点

    1、阀座的密封结构应为弹性有预紧力，上、下游密封座同时密封的结构。阀座与密封物间始终为面对面密封。
    2、阀座有自清洗功能，并且在阀门开启或关闭过程中不受气流直接冲刷。阀座应由有润滑、不磨损材料制成。
    3、阀门执行机构的故障不会影响到阀门的其它部分，维修和更换工作能够在不拆下阀门的情况下进行。
    (1) 轭架套管：铝青铜轭架套管配置针形止推轴承，最大程度减少操作扭矩。
    (2) 阀杆：螺纹长度直到托架；销钉和点焊；具有稳定性。
    (3) 压力密封：结构简单，配置分段扣环和镀银低碳钢垫圈，有助于拆卸和实现最好的阀帽密封。
    (4) 阀座环：焊接阀座环垂直于流动通道，易于维护。
    (5) 执行机构：阀门可以配置电动、液动或气动执行机构。DN300以下配置标准手动手轮，DN350以上配置斜齿轮操作机构。
    (6) 轭架：完全装配式轭架通过抗震测试，易于维护和安装执行机构。
    (7) 压盖：两件式，自调节压盖，避免被弹出。
    (8) 整体后座：硬面，使用寿命最长。
    (9) 阀瓣：弹簧负载阀瓣能够自行调节，减少执行机构的扭矩需求。
    (10) 整体止动：整体铸造托架止动装置，定位组装的托架阀瓣，使得阀座更加稳定可靠。

    三、dn500电动平板闸阀产品主要零件材料

    阀门/阀盖 WCB WC6 A352-LCB A351-CF8M
    闸板 2Cr13+ENP 20CrMoV+STL ANSO410+ENP ANSI316+ENP
    阀杆 2Cr13 2Cr13 A182-A6a A182-A316S
    阀座 25+PTFE 20CrMoV+STL A105+PTFE A182-F316+PTFE
    填料 NBR/FPM 柔性石墨/Flexible Graphite 聚四氟乙烯/PTFE+FPM

    四、dn500电动平板闸阀产品订货须知

    1、订货前请认真了解本产品Z943F电动平板闸阀，清楚标明规格、型号、材质、压力、数量。
    2、当使用的场合非常重要或环境比较复杂时，请您尽量提供设计图纸和详细参数，由我们的锦能阀门专家为您审核把关。
    3、订购Z943F电动平板闸阀时，请详细填明订货单位，收货单位，付款单位的名称，通讯地址（包括所在省、市、地、区县、街、号），帐号及代表人。
    4、订购所有本公司产品均实行现款提货或款到发货。





  • 五、dn500电动平板闸阀产品主要外形结构尺寸（mm）

    DN L D D1 D2 b z×φd H H1 D0 重量/kg
    50 178 160 125 100 20 4×φ18 450 80 250 23
    65 190 180 145 120 20 8×φ18 550 95 300 40
    80 203 195 160 135 22 8×φ18 610 100 300 45
    125 254 245 210 185 24 8×φ18 798 132 350 95
    150 267 280 240 210 24 8×φ23 895 150 350 105
    200 292 335 295 265 26 8×φ23 1130 188 350 140
    250 330 390 350 320 28 12×φ23 1290 225 400 240
    300 356 440 400 368 28 12×φ23 1480 247 450 300
    350 381 500 460 428 30 16×φ23 1660 275 450 460
    400 406 565 515 482 32 20×φ25 1850 312 500 560
    450 432 615 565 532 32 20×φ25 2080 335 500 780
    500 457 670 620 585 34 20×φ30 2300 380 600 1050
    600 508 780 725 685 36 20×φ30 2680 445 800 1680
    700 610 895 840 800 40 24×φ30 3080 490 800 2250
    800 660 1010 950 905 44 24×φ34 3491 560 1000 4260
    900 711 1110 1050 1005 46 28×φ34 3897 610 1000 4260
    1000 811 1220 1180 1115 50 28×φ34 4317 715 1200 5540


  • 六、dn500电动平板闸阀产品结构图片

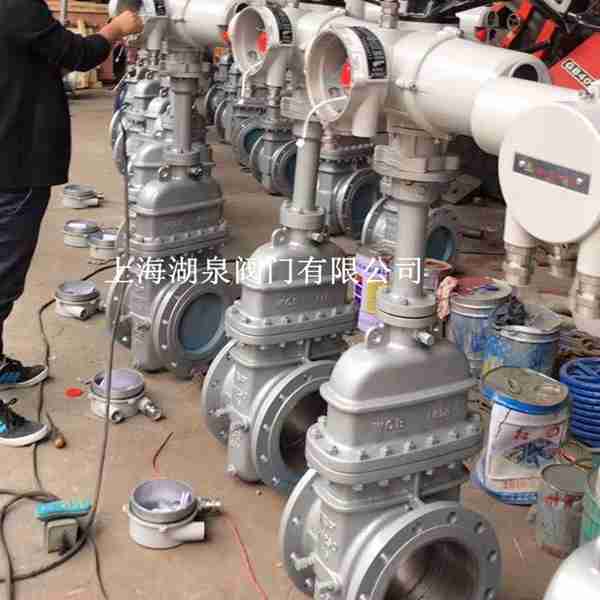

    dn500电动平板闸阀
