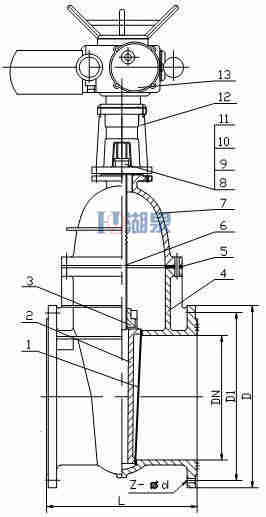

上海湖泉阀门集团有限公司是一家z945X-10q DN500电动明杆软密封闸阀生产商，DN500 PN10电动软密封闸阀Z945X-10说明书资料介绍: 电动软密封闸阀:智能电动开关,暗杆弹性单闸板,法兰连接,阀体材质QT450材质,阀板金属包胶耐腐蚀抗老化,PN10压力,DN500通经,...可根据用户的要求配装各种电动执行机构，实现远距离控制及自动控制。除具有 弹性座封 闸阀 的优点之外，还具有灵敏、可靠、安装方便等特点?？晒惴河糜谧岳此⑽鬯?、建筑、 石油、化工、食品、医药、轻纺、电力、船舶、冶金、能源系统等流体管线上作为调节和截 流装置使用。 Z945X-10/16Q 电动弹性座封闸阀主要技术参数： 公称压力： 1.0 ～ 2.5MPa 公称通径： 50 ～ 600mm 工作温度： O ～ 80 ℃ 适用介质：水、油、气等 法兰标准 ： GB ／ T l7241.6 GB9113 试验标准 ： GBl3927 APl598 Z945X-10/16Q 电动弹性座封闸阀结构图：为您展示Z945X-10 DN500电动软密封闸阀电动铸铁闸阀图片,同时为您推荐本商铺同类Z945X-10 DN500电动软密封闸阀电动铸铁闸阀图片,产品外形及结构尺寸示意图 产品说明 Z945X-10 型铸铁电动暗杆软密封闸阀:电动、法兰连接、暗杆楔式刚性单闸板,阀座密封面材料为丁腈橡胶,公称压力 PN10,阀体材料为灰铸铁的闸阀。 产品性能参数 ... 型号:Z945X-10Q-DN500 作用和用途:闸阀 驱动方式:电动阀 阀体材质:金属材料阀门 结构特征:闸门形 开关方向:直行程 连接形式:法兰 压力环境类型:低压阀PN 压力环境数值:1.6MPa 工作温... Z945X大口径电动软密封闸阀,电动弹性座封闸阀,电动软密封闸阀,电动不锈钢软密封闸阀,RVXX电动明杆式软密封闸阀,电动暗杆软密封闸阀,电动暗杆弹性座封闸阀,RVEX电动弹性座封闸阀, Z945X电动弹性座封闸阀广泛用于自来水、污水、建筑、石油、化工、食品、医药、轻纺、电力、船舶、冶金、能源系统等流体管线上作为调节和截流装置使用。

z945X-10q DN500电动明杆软密封闸阀生产商优点
1、阀门内外表面均用无毒无味环氧树脂粉末静电喷涂，具有防锈、防蚀功能;与介质接触的其他零件均采用不锈钢或铜合金制造，防止了阀门老化后产生水锈，保障了介质质量。
2、阀体底部光滑无凹槽，流道呈直线状，流阻小，不堆积和夹杂异物。
3、设有多种密封装置，整个闸板衬耐蚀橡胶，确保密封性能好。
4、闸板密封面是压在阀体上进行止水的，因此关闭力矩小，密封面不易受损，寿命长。
5、密封结构可靠，即使管道轻度弯曲或拉伸也不影响密封性能。
6、结构紧凑、设计合理，阀门刚性好，通道流畅，流阻系数小。
7、密封面采用不锈钢和硬质合金，使用寿命长。
8、采用柔性石墨填料、密封可靠，操作轻便灵活。
9、驱动方式分手动、电动、气动、齿轮传动，结构型式：弹性楔式单闸。 z945X-10q DN500电动明杆软密封闸阀生产商主要技术参数

外形连接尺寸
型号	公称口径 DNmm	L	D1		D	Z-Φd		H
			1.0MPa	1.6MPa		1.0MPa	1.6MPa
RVC(H)X Z945X	50	180	125		165	4-Φ18		268
	65	190	145		185	4-Φ18		296
	80	240	160		200	8-Φ18		340
	100	250	180		235	8-Φ18		367
	125	254	210		250	8-Φ18		424
	150	280	240		290	8-Φ23		515
	200	300	295		340	8/23	12/23	550
	250	380	350	355	410	12/23	12/25	685
	300	400	400	410	460	12/23	12/25	760
	350	430	460	470	520	16-23	16-25	845
	400	406	515	525	580	16-26	16-30	945
	450	432	565	585	640	20-26	20-30	1020
	500	457	620	650	715	20-26	20-34	1140
	600	508	725	770	840	20-30	20-36	1320



外形连接尺寸
DN	500	600	700	800	900	1000	1200
L	457	508	660	720	780	840	960
H(手 轮)	1480	1665	2200	2800	2800	3000	3000
H(伞齿轮)	1650	1900	2350	2950	2950	3150	3150
H(电 动)	电动装置可由用户

z945X-10q DN500电动明杆软密封闸阀生产商安装注意事项及要点:
1、手轮、手柄及传动机构均不允许作起吊用，并严禁碰撞。
2、双闸板闸阀应垂直安装（即阀杆处于垂直位置,手轮在顶部)。
3、带有旁通阀的闸阀在开启前应先打开旁通阀（以平衡进出口的压差及减小开启力)。
4、带传动机构的闸阀，按产品使用说明书的规定安装。
5、如果阀门经?？厥褂?每月至少润滑一次。
6、安装位置、高度、进出口方向 符合设计要求，连接应牢固紧密。
7、安装在保温管道上的各类手动阀门，手柄均不得向下。
8、带传动机构的闸阀，按产品使用说明书的规定安装。
9、阀门安装前 进行外观检查，阀门的铭牌应符合现行国家标准《通用阀门标志》GB12220的规定。对于工作压力大于1.0MPa及在主干管上起到切断作用的阀门，安装前应进行强度和严密性能试验，合格后方准使用。强度试验时，试验压力为公称压力的1.5倍，持续时间不少于5min，阀门壳体、填料应无渗漏为合格。严密性试验时，试验压力为公称压力的1.1倍；试验压力在试验持续的时间应符合GB50243标准要求，以阀瓣密封面无渗漏为合格。
