产品名称：电动调节阀智能型[ 2021-09-09 ]

: 订购热线：021-64162222

: 订购传真：021-62677999

: 质量稳定：实行全过程质量监控，细致入微全方位检测！

: 价格合理：高效内部成本控制，减少了开支，让利于客户

: 交货快捷：先进生产流水线，充足的备货，缩短了交货期！

产品介绍
规格尺寸

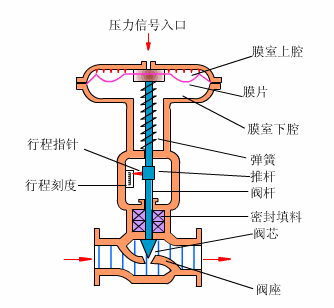

结构图片

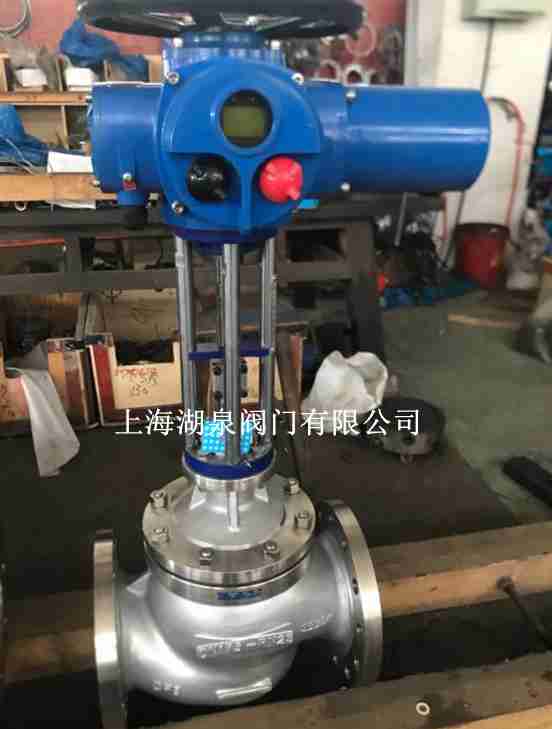

一、电动调节阀智能型产品介绍
上海湖泉阀门集团有限公司主要生产智能型电动调节阀，可为你提供智能型电动调节阀相关价格，智能型电动调节阀说明书，智能型电动调节阀实物图，智能型电动调节阀结构图，智能型电动调节阀外形尺寸，智能型电动调节阀执行标准，智能型电动调节阀工作原理，智能型电动调节阀作用特点。我公司生产的智能型电动调节阀由PSL智能型直行程电动执行机构，它直接接受4-20MA/4-12MA/12-22MA/0-5V/1-5V等控制信号，输出隔离4-20MA阀位反馈信号，具有自诊断功能，使电机带动减速器，运行而产生轴向推力，阀芯作相应移动，从而达到对压力、流量、温度、液位等工艺参数的调节，便可轻松满足您对高性能电动调节阀的需求，可以广泛地适用于电力、石油、化工、冶金、医药、轻工、建材、锅炉等行业。它是一种压力平衡式调节阀。配用RQM系列智能型电动执行机构，总体结构紧凑、重量轻、稳定性好、防护等级高。因而广泛应用于大型火电厂、化工厂、水处理和污水处理、天然气油田、钢铁厂等自动调节系统中。

二、电动调节阀智能型主要零件材料
阀体、阀盖∶HT200、ZG230—450、ZG1Cr18Ni9Ti
阀芯、阀座∶1Cr18Ni9Ti、司钛莱合金堆焊
阀杆、推杆∶2Cr13、1Cr18Ni9Ti
衬套∶2Cr13
填料∶聚四氟乙烯、柔性石墨、不锈钢波纹

三、电动调节阀智能型电动执行机构主要技术参数
输出推力∶44～550KN
输出调节推力∶5.71～47.05KN
输出额定关闭推力∶8.4～63.15KN
位置控制基本误差∶设定行程时间≥25秒；±1℅
重复性误差∶设定行程时间≥25秒；≤1℅
死区∶0.1℅～9.9℅可调
输出额定负载止下启动频率∶1200次/小时
输入信号∶4～20mA/100Ω，2～10mA/100Ω,DC24V开关量。
供电电源∶380±10%VAC，50Hz
相对温度∶≤95%
环境温度∶-30℃～+70℃
防爆等级∶ExdⅡBT4
防扩等级∶IP68
输入输出通道均采用光电隔膜
输入信号：
模拟信号
a. DC4~20mA        输入电阻100Ω
b. DC0~10mA        输入电阻100Ω
c. 其他输入信号可定做（如1~5V,0~10V）
低电平开关量信号（持续接点，脉冲接点）
a. 内供DC24V/10mA
b. 外供DC24V/10mA
输出信号：
阀位反馈信号
DC4~20mA              负载电阻≤750Ω
无源干接点信号
触点容量AC220V/5A
基本误差：≤0.5％
回差：≤0.5％
死区：0.3~1.2％可调
工作制：启停次数1200次/小时
供电电源：AC220V±15％ 50HZ或AC380V±15％ 50HZ（定做）
噪音等级：
由执行机构产生的噪音（1m远处的音效等级）＜70dB
使用环境：
环境温度：-25~+70℃
相对湿度：5~95％
机械震动：频率在10~200Hz范围内，加速度达0.5g的持续震动
防护等级：IP67

四、电动调节阀智能型主要尺寸参数

公称通径DN（mm）（阀芯直径dn）		20				25	32	40	50	65	80	100	125	150	200	250	300
		(10)	(12)	(15)	(20)
额定流量　系数Kv	直线	1.8	2.8	4.4	6.9	11	17.6	27.5	44	69	110	176	275	440	690	1100	1760
	等百分比	1.6	2.5	4.0	6.3	10	16	25	40	63	100	160	250	400	630	1000	1600
额定行程L（mm）		10				16		25		40			60			100
固有流量特性		直线、等百分比
固有可调比R		50:1
允许泄漏量		硬阀座：Ⅳ级、软阀座：Ⅵ级
公称压力PN（MPa）		1.6、4.0、6.4
工作温度　t（℃）	常温型	-20～200、-40～250、-60～250
	散热型	-40～450、-60～450
	高温型	450～560
	低温型	-60～-100、-100～-200、-200～-250
