不锈钢闸阀阀门首页 > 产品展示 > 闸阀 > 不锈钢闸阀 >

产品名称：Z941W-16P dn150 不锈钢电动闸阀[ 2021-07-26 ]

订购热线：021-64162222
订购传真：021-62677999
质量稳定：实行全过程质量监控，细致入微全方位检测！
价格合理：高效内部成本控制，减少了开支，让利于客户
交货快捷：先进生产流水线，充足的备货，缩短了交货期！
  • 产品介绍
  • 规格尺寸
  • 结构图片

  • 一、Z941W-16P dn150 不锈钢电动闸阀产品详细介绍

    上海湖泉阀门有限公司生产的 Z941W-16P dn150 不锈钢电动闸阀调节模块可接收和输出420ma标准信号。电气元件安装在一块可翻转的板上，以便对力矩控制、行程控制器、开度机构进行调整。按钮盒上有三个按钮，中间为现场/远控转换按钮，其左边现场关阀按钮，右边为现场开阀按钮，盖上按钮盒为远方控制，打开盖子为现场操作。它可以通过闸板的升降来控制电动阀门的启闭，闸板垂直于流体方向，改变闸板与阀座间相对位置即可改变通道大小。 不锈钢电动闸阀dn150主要用于对环境要求比较高的地方，具有较卫生、耐腐蚀等优点。

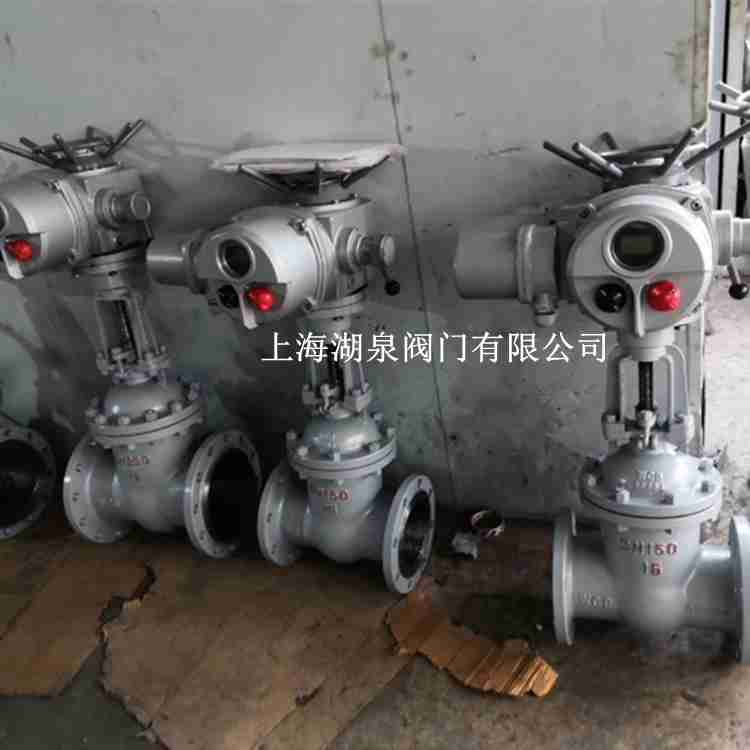

    Z941W-16P dn150 不锈钢电动闸阀

    二、Z941W-16P dn150 不锈钢电动闸阀产品主要技术参数

    型号 公称压力(Mpa)
         		 试验压力
         		 工作温度(℃)
         		 适用介质
    强度 密封(水)
    空气(Mpa)    		 低压密封
    空气(Mpa)
    Z941W-16P(R) 1.6 2.4 1.8 0.6 ≤200 NITRIC ACID
    硝酸类
    Z941W-25P(R) 2.5 3.8 2.8 0.6 ≤200 ACETIC ACID
    醋酸类
    Z941W-40P(R) 4.0 6.0 4.4 0.6 ≤200 NITRIC ACID
    硝酸类
    Z941W-64P(R) 6.4 9.6 7.0 0.6 ≤200 ACETIC ACID
    醋酸类


  • 二、Z941W-16P dn150 不锈钢电动闸阀产品主要规格尺寸

    型 号 公称压力(Mpa) 公称通径
    DN(mm)    		 尺 寸 (mm) 重 量
    (kg)

    L    		 D D1 D2   Z-фd H H1 D0
    Z941W-16P
    Z941W-16R
         		 1.6 15 130 95 65 45 14 4-ф14 175 195 200 4
    20 150 105 75 55 14 4-ф14 180 205 200 5
    25 160 115 85 65 14 4-ф14 210 240 220 6
    32 180 135 100 78 16 4-ф18 210 240 220 7
    40 240 145 110 85 16 4-ф18 350 425 240 18
    50 250 160 125 100 16 4-ф18 358 430 240 29
    65 265 180 145 120 18 4-ф18 373 452 240 33
    80 280 195 160 135 20 8-ф18 435 530 280 46
    100 300 215 180 155 20 8-ф18 500 620 320 63
    125 325 245 210 185 24 8-ф18 614 756 360 108
    150 350 280 240 210 24 8-ф23 674 845 360 134
    200 400 335 295 265 26 12-ф23 818 1041 400 192
    250 450 405 355 320 30 12-ф25 969 1244 450 273
    300 500 460 410 375 30 12-ф25 1145 1474 560 379
    350 550 520 470 435 34 16-ф25 1280 1663 640 590
    400 600 580 525 485 36 16-ф30 1450 1885 720 849
    500 700 705 650 608 44 20-ф34 1676 2181 720 958
    Z941H-25P
    Z941H-25R    		 2.5 15 130 95 65 45 16 4-ф14 175 195 200 4
    20 150 105 75 55 16 4-ф14 180 205 200 5
    25 160 115 85 65 16 4-ф14 210 240 220 6
    32 180 135 100 78 18 4-ф18 210 240 220 7
    40 240 145 110 85 18 4-ф18 350 425 240 18
    50 250 160 125 100 20 4-ф18 358 430 240 28
    65 265 180 145 120 20 8-ф18 373 452 240 33
    80 280 195 160 135 22 8-ф18 435 530 280 46
    100 300 230 190 160 24 8-ф23 501 620 320 64
    125 325 270 220 188 28 8-ф25 614 756 360 105
    150 350 300 250 218 30 8-ф25 674 845 360 134
    200 400 360 310 278 34 12-ф25 818 1041 400 213
    250 450 425 370 332 36 12-ф30 969 1244 450 290
    300 500 480 430 390 40 16-ф30 1145 1474 560 399
    350 550 550 490 448 44 16-ф34 1280 1663 640 631
    400 600 610 550 505 48 16-ф34 1450 1885 720 900

上一篇：z941w电动不锈钢楔式闸阀 / 下一篇：电动不锈钢闸阀（Z941H，Z941W，Z941Y）
