产品名称：电动对夹不锈钢蝶阀[ 2016-07-22 ]
- 订购热线：021-64162222
- 订购传真：021-62677999
- 质量稳定：实行全过程质量监控，细致入微全方位检测！
- 价格合理：高效内部成本控制，减少了开支，让利于客户
- 交货快捷：先进生产流水线，充足的备货，缩短了交货期！
- 产品介绍
- 规格尺寸
- 结构图片
-
一、电动对夹不锈钢蝶阀概述
上海湖泉阀门有限公司生产的电动对夹不锈钢蝶阀采用三维编心原理设计，阀座采用硬软密封兼容的多层次结构，该产品由阀体、蝶板、多层次阀座、阀杆、传动机构等主要部件组成。符合国家GB/T13927-92阀门压力试验标准。电动对夹不锈钢蝶阀可安装在温度≤425℃，介质可为煤气、空气、蒸汽、水、海水、油品等工业管网上作调节流量和切断介质用。
二、电动对夹不锈钢蝶阀特点
1、电动对夹不锈钢蝶阀采用双偏心结构，操作灵活，省力，方便。
2、电动对夹不锈钢蝶阀具有双向密封功能，不受介质流向的控制，可在任何方向安装。
3、电动对夹不锈钢蝶阀蝶板采用框架结构，可适用不同特点的介质，供用户选择。
4、电动对夹不锈钢蝶阀能有效地防止锈蚀，可使用于不同介质。
5、电动不锈钢蝶阀具有双向密封功能，不受介质流向的控制，可在任何方向安装。
三、电动对夹不锈钢蝶阀工作原理
电动对夹不锈钢蝶阀是采用中线式蝶板以及短结构钢板进行焊接而成，是属于较新型结构，阀座与蝶板的密封面采用不锈钢与不同硬度合金制造，因此电动对夹不锈钢蝶阀在温度≤425℃的介质管道中可实现双向密封功能。
四．电动对夹不锈钢蝶阀采用标准
制造标准
GB/T 122387-89
法兰标准
GB9113-2000、GB17241.6-1998
结构长度标准
GB12221-89
检验标准
GB/T 13927-92
五、电动对夹不锈钢蝶阀主要技术参数和性能
公称通径DN（mm）50～700公称压力PN（MPa）0.61.01.62.54.0试验压力Ps(MPa)强度试验0.91.52.43.756.0密封试验0.661.11.762.754.4气密封试验0.60.60.60.60.6适用介质水、蒸气、油品、酸类腐蚀性等。适用温度碳钢 :-29℃～425℃ 不锈钢:-40℃～600℃
六、电动对夹不锈钢蝶阀订货说明
1、①产品名称与型号②公称直径③阀体材质④公称压力⑤使用介质⑥使用温度⑦驱动方式⑧是否带附件以便我们的为您正确选型。
2、如有特殊要求时请在订购产品时注明。
3、若已经由设计单位选定的型号，请按型号直接向我司销售部订购。
4、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图。
欢迎您访问我们的网站【http://www.aiqupu.cn/】,如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。电话：021-64162222
七、电动对夹不锈钢蝶阀主要外形连接尺寸
主要外形连接尺寸 ?。ǖノ?mm）
公称通经（DN）
主要尺寸
法兰尺寸和螺栓规格
1.0MPa
1.6MPa
2.5MPa
L
H1
H
D
D1
n-Фd
D
D1
n-Фd
D
D1
n-Фd
50
108
350
112
165
125
4-18
165
125
4-18
165
125
4-18
65
112
370
115
185
145
4-18
185
145
4-18
185
145
8-18
80
114
380
120
200
160
4-18
200
160
8-18
200
160
8-18
100
127
420
138
220
180
8-18
220
180
8-18
235
190
8-22
125
140
460
164
250
210
8-18
250
210
8-22
270
220
8-26
150
140
555
175
285
240
8-22
285
240
8-22
300
250
8-26
200
152
760
200
340
295
8-22
340
295
12-22
360
310
12-26
250
165
830
243
395
350
12-22
405
355
12-26
425
370
12-30
300
178
895
250
445
400
12-22
460
410
12-26
485
430
16-30
350
190
950
280
505
460
16-22
520
470
16-26
555
490
16-33
400
216
1190
305
565
515
16-26
580
525
16-30
620
550
16-36
450
222
1255
350
615
565
20-26
640
585
20-30
670
600
20-36
500
229
1305
380
670
620
20-26
715
650
20-33
730
660
20-36
600
267
1340
445
780
725
20-30
840
770
20-36
845
770
20-39
700
292
1520
480
895
840
24-30
910
840
24-36
960
875
24-42
800
318
1710
530
1015
950
24-33
1025
950
24-39
1085
990
24-48
900
330
1810
580
1115
1050
28-33
1125
1050
28-39
1185
1090
28-48
1000
410
1960
650
1230
1160
28-36
1255
1170
28-42
1320
1210
28-56
1200
470
2250
760
1455
1380
32-39
1485
1390
32-48
1530
1420
32-56
1400
530
2435
850
1675
1590
36-42
1685
1590
36-48
1755
1640
36-62
1600
600
2780
1030
1915
1820
40-48
1930
1820
40-56
1975
1860
40-62
1800
670
3020
1230
2115
2020
44-48
2130
2020
44-56
2195
2070
44-70
2000
760
3270
1350
2325
2230
48-48
2345
2230
48-62
2425
2300
48-70

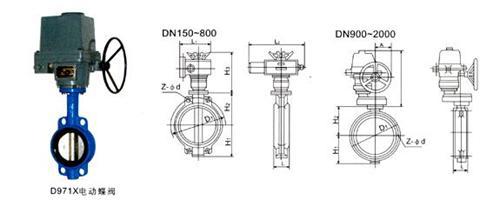

八、电动对夹不锈钢蝶阀结构示意图：
