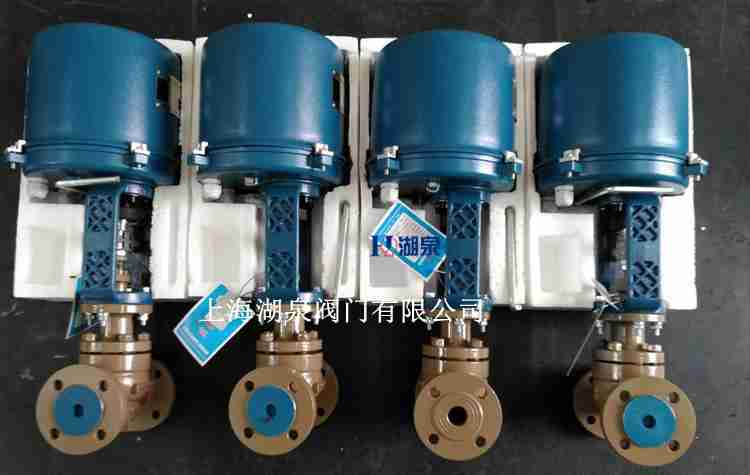

产品名称：ZDLP电动蒸汽流量调节阀[ 2021-08-26 ]

: 订购热线：021-64162222

: 订购传真：021-62677999

: 质量稳定：实行全过程质量监控，细致入微全方位检测！

: 价格合理：高效内部成本控制，减少了开支，让利于客户

: 交货快捷：先进生产流水线，充足的备货，缩短了交货期！

产品介绍
规格尺寸
结构图片

一、ZDLP电动蒸汽流量调节阀产品介绍

上海湖泉阀门有限公司ZDLP电动蒸汽流量调节阀广泛应用于电力、石油、冶金、化工、轻纺、制药、造纸等工业部门的生产自动化控制。本系列电动调节阀产品公称通径由20至200mm，公称压力有1.0、1.6、4.0、6.4MPa，使用温度范由-40℃~450℃，接受信号为0~10mA.DC或4~20mA.DC。其中电动单座调节阀适用于压差较小，介质粘度较大或稍有颗粒杂质场合。该电动调节阀适用于压差较大场合。按阀内件密封部分材质分又有金属-金属和非金属-金属密封两种，后者阀关闭时泄漏量可达VI级（零泄漏）标准。按填料不同可分为一般填料密封和波纹管密封两种，前者用一般场合，而后者用至不允许外漏的重要场合。流量特性为线性或等百分比。配用不同的执行机构可分为普通型和电子型两种。多种多样的品种规模可供选择。该流量调节阀公称通径由20至200mm，公称压力有1.0、1.6、4.0、6.4MPa，使用温度范围由-40℃~450℃，接受信号为0~10mA.DC或4~20mA.DC。其中电动调节阀适用于压差较小，介质粘度较大或稍有颗粒杂质场合。电动套筒调节阀适用于压差较大场合。按阀内件密封部分材质分又有金属-金属和非金属-金属密封两种。按填料不同可分为一般填料密封和波纹管密封两种，前者用一般场合，而后者用至不允许外漏的重要场合。流量特性为线性或等百分比。电动流量调节阀配用不同的执行机构可分为普通型和电子型两种。

二、ZDLP电动蒸汽流量调节阀产品特点

1、阀体按流体力学原理设计的等截面低流阻流道，额定流量系数增大30%
2、可调节范围大，固有可调比为50，流量特性有直线和等百分比。
3、调节切断型采用软密封结构阀芯，达VI级泄漏标准（零泄漏）。
4伺服放大器采用深度动态负反馈，可提高自动调节精度。
5、电动操作器有多种形式，可适用于4~20mA。DC或0~10mA.DC。
6、电子型电动调节阀可直接由电流信号控制阀门开度，无需伺服放大器。
7、波纹管密封型调节阀对移动的阀杆形成完全的密封，堵绝流体外漏。

三、 ZDLP电动蒸汽流量调节阀产品主要零部件材料

阀体、阀盖:HT200、ZG230-450 ZG1Cr18Ni9Ti
阀芯:1Cr18Ni9Ti、司太莱合金堆焊增强聚四氟乙烯
填料:聚四氟乙烯、柔性石墨
推杆、衬套:2Cr13
垫片:橡胶板、10、1Cr18Ni9Ti 缠绕垫片
波纹管:1Cr18Ni9Ti

四、ZDLP电动蒸汽流量调节阀产品主要技术参数

公称通径(DN)		20	25	32	40	50	65	80	100	125	150	200	250	300
阀座直径(dn)		20	25	32	40	50	65	80	100	125	150	200	250	300
额定流量系数(KV)	直线	6.9	11	17.6	27.5	44	69	110	176	275	440	630	875	1250
额定流量系数(KV)	等百分	6.3	10	16	25	40	63	100	160	250	360	570	850	1180
允许压差(MPa)		3.2	3.0	2.0	1.8	1.5	1.4	1.0	0,7	0.6	0.5	0.3	0.2	0.1
公称压力(MPa)		1.6、2.5、4.0、6.4、10.0
额定行程(mm)		16			25		40			60			100
阀盖形式		标准型(-17～+250℃)、高温型(+250～+450℃)、低温型(-40～-196℃)、波纹管密封型(-40～+350℃)
压盖形式		螺栓压紧式
密封填料		V型聚四氟乙烯填料、V型柔性石墨填料
阀芯形式		单座柱塞型阀芯
流量特性		直线性、等百分比
配置执行器类别		381L系列电动执行器、PSL系列电动执行器
执行器参数		电源电压：220V/50Hz、输入信号：4-20mA或1-5V·DC、输出信号：4-20mA·DC
		防护等级：相当IP55、隔爆标志：ExdⅡBT4(ExdⅡBT6定制)、手操功能：手柄
		环境温度：-25～+70℃、环境湿度：≤95%

五、ZDLP电动蒸汽流量调节阀产品性能指标

项目			指标值
基本误差%			配3810L±2.5；配PSL±1.0
回差%			配381L ±2.0；配PSL±1.0
死区%			1.0
始终点偏差%	电开	始点±2.5	终点±2.5
		始点±2.5	终点±2.5
	电关	始点	±2.5
		终点	±2.5
额定行程偏差%			≤2.5
泄露量L/h			0.01%×阀额定容量
可调范围R			30：1
