上海湖泉阀门集团有限公司是一家生产上海d941x电动法兰蝶阀dn100厂家，专注电动蝶阀,原材料全部用供应商评定系统,并取得原材料质量认证.优势产品电动蝶阀,欢迎点击来电咨询!湖泉阀门电动蝶阀,电动流量阀,经营设备齐全,产品均均采用全自动化,自动装机,专业生产空气输送阀门,厂家直销,型号齐全,生产厂家,价格合理,欢迎新老客户前来咨询,定制不锈钢蝶阀_生产厂家 不锈钢蝶阀批发价格、不锈钢蝶阀供应厂家直销、不锈钢蝶阀行情报价、不锈钢蝶阀供求信息 电动蝶阀;定制不锈钢蝶阀;生产厂家..D971X电动蝶阀 D943H电动硬密封法兰蝶阀 D971F不锈钢电动对夹蝶阀 D971X电动蝶阀 D973H电动对夹式硬密封蝶阀 D943H电动蝶阀 D971X电动对夹式蝶阀 D971X电动对夹软密封蝶阀 。 上海湖泉阀门厂家法兰式和对夹式是电动蝶阀的两种连接方式；橡胶密封和金属密封是电动蝶阀的两种主要密封形式；电源信号是控制蝶阀的开关，起到切断管道系统的作用。电动蝶阀在设计时考虑到使用灵活性，还附带了手动控制装置，以便保证在出现电源故障，可以临时用手动操作。10多年d941电动蝶阀,每台阀门都经过48道生产工序,按照国家检测标准100%试压拥有专业的团队和设备,生产各种型号d941电动蝶阀,品种齐全,经久耐用.欢迎新老客户选购! 电动蝶阀d941x-16型号什么意思

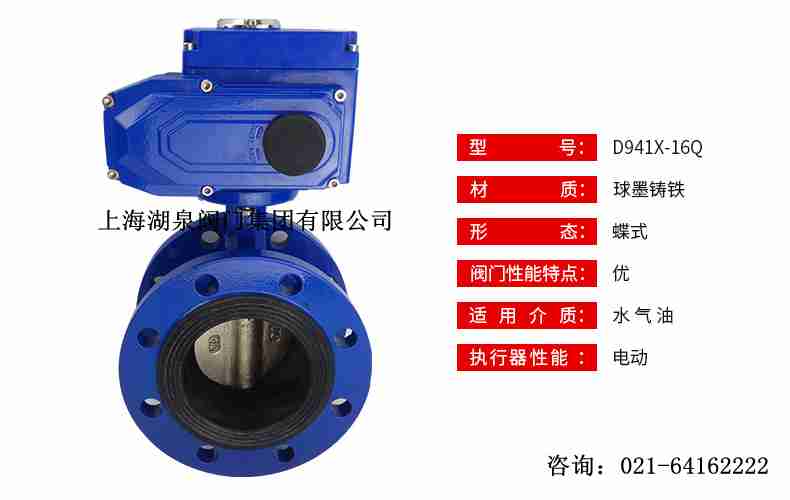

电动蝶阀d941x-16型号: d代表蝶阀。
9代表驱动装置是电动。4代表阀门与管道的连接方式是法兰连接。1有两种说法，第一种是阀门是中线的，那阀门就有可能是阀体内衬胶的软密封蝶阀，第二种说法是垂直板式（阀门全关时，蝶板和通道垂直）。

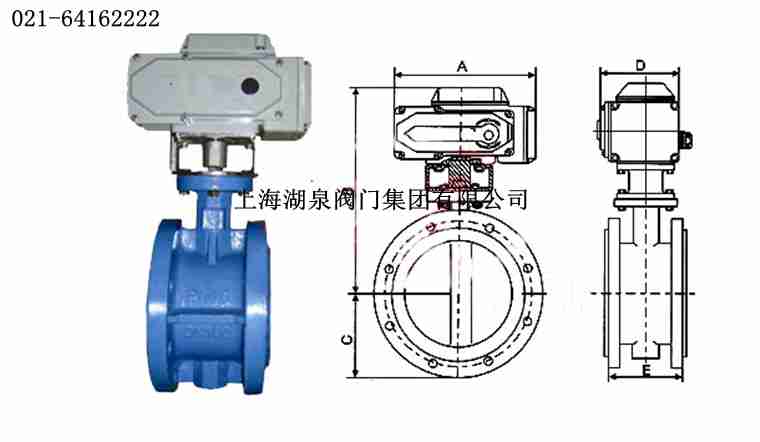

结构长度（标准值）		外形尺寸（参考值）			连接尺寸（标准植）
					PN6（0.6MPa）				PN10（1.0MPa）				PN16（1.6MPa）
L	H	H0	A	B	D	D1	D2	n-d	D	D1	D2	n-d	D	D1	D2	n-d
108	82.5	338	180	65	140	110	88	4~14	165	125	99	4~18	165	125	99	4~18
112	92.5	358	180	65	160	130	108	4~14	185	145	118	4~18	185	145	118	4~18
114	100	413	245	72	190	150	124	4~18	200	160	132	8~18	200	160	132	8~18
127	110	428	240	72	210	170	144	4~18	220	180	156	8~18	220	180	156	8~18
140	125	444	240	72	240	200	172	8~18	250	210	184	8~18	250	210	184	8~18
140	142.5	553	350	93	265	225	199	8~18	285	240	211	8~22	285	240	211	8~22
152	170	678	350	93	320	280	254	8~18	340	295	266	8~22	340	295	266	12~22
250	197.5	742	550	350	375	335	309	12~18	395	350	319	12~22	405	355	319	12~26
270	222.5	803	600	350	440	395	363	12~22	445	400	370	12~22	460	410	370	12~26
