产品名称：矿用防爆电动蝶阀[ 2016-06-29 ]

: 订购热线：021-64162222

: 订购传真：021-62677999

: 质量稳定：实行全过程质量监控，细致入微全方位检测！

: 价格合理：高效内部成本控制，减少了开支，让利于客户

: 交货快捷：先进生产流水线，充足的备货，缩短了交货期！

产品介绍
规格尺寸

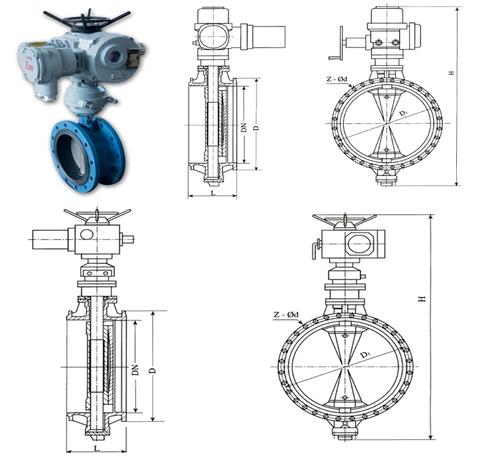

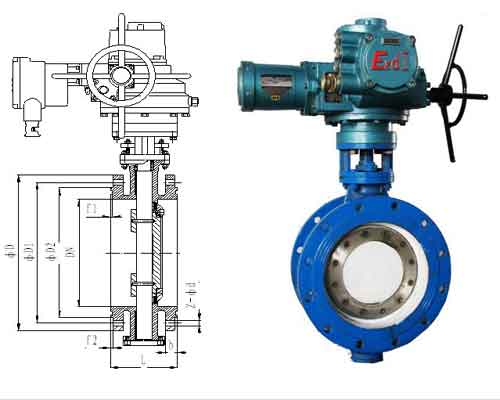

结构图片

一、矿用防爆电动蝶阀介绍

矿用防爆电动蝶阀有普通防爆型和矿用防爆（煤安MA级）产品。是由高品质密封蝶阀和高精度电动执行器组成。矿用防爆电动蝶阀的结构形式有：三偏心结构和单偏心结构，密封形式有：金属密封和软密封结构。防爆等级BT4，质量稳定，防爆性能好，可用于防爆场合，煤矿地面及非采掘工作面，专业级MA煤安产品。该产品广泛用于易燃易爆等场所，如沼气、煤气、煤矿等等。矿用防爆电动蝶阀矿用防爆电动蝶阀接形式分为法兰式和对夹式两种。可广泛应用于食品，环保，轻工，石油，化工，教学设备，造纸，电力等到行业的工业过程自动控制系统中。矿用防爆电动蝶阀在食品、医药、化工、石油、电力、轻纺、造纸等给排水、气体管道上作调节流量和截流介质的作用。

二、矿用防爆电动蝶阀产品特点

1、设计新颖、合理、结构独特，重量轻，启闭迅速。
2、操力矩小，操作方便，省力灵巧。
3、可以任何位置安装，维修方便。
4、密封件可以更换，密封性能可靠达到双向密封零泄漏。
5、密封材料耐老化、耐腐蚀，使用寿命长等特点。

三、矿用防爆电动蝶阀主要设计标准

设计标准	GB/T2238-1989
法兰连接尺寸	GB/T9113.1-2000；GB/T9115.1-2000；JB78
结构长度	GB/T12221-1989
压力试验	GB/T13927-2000；JB/T9092-1999

四、矿用防爆电动蝶阀执行器主要技术参数

输入信号	4～20mADCc 1-5VDC 220VAC开关接点信号
阀位输出信号	4～20mADC，负载电阻：≤500Ω
分辨率	高于1/200
死区	0.4～1.2%可调
信号隔离	输入信号、输出信号、电源三隔离
故障状态	可设定为0-100%全行程任意位置
工作温度	-10～55℃
相对湿度	≤90%（不凝结）
位置转换精度	±0.5%
绝缘电阻	≥100MΩ（500VDC.）
绝缘强度	2000VAC，1分钟（输入对输出对电源对地）
采用独特的电制动线路，因而定位精度高，执行机构灵敏，启动停止迅速,运行平稳。同时具有抗干扰、抗浪涌电压、防击穿能力强的特点。适用于动作频繁的调节回路，当接通持续率为25%时，每小时动作次数可达630-1200次。

五、矿用防爆电动蝶阀主要零件材料

零件名称	材料
阀体	球墨铸钢、铸钢、合金钢、不锈钢
蝶板	灰铸铁、球墨铸钢、铸钢、不锈钢及特殊材料
密封圈	各种橡胶、聚四氟、不锈钢
阀杆	2Cr13、不锈钢
填料	O型圈、柔性石墨

六、矿用防爆电动蝶阀主要性能规范

公称通径DN（mm）		DN50～1200
公称压力	PN（MPa）	0.6	1.0	1.6	2.5
试验压力	强度试验	0.9	1.5	2.4	3.75
	密封试验	0.66	1.1	1.76	2.75
	低压气密试验	0.5～0.7
适用介质	空气、水、污水、蒸气、煤气、油品等

产品订货须知：

一、①矿用防爆电动蝶阀产品名称与型号②矿用防爆电动蝶阀口径③是否带附件以便我们的为您正确选型。

二、若已经由设计单位选定上海湖泉的矿用防爆电动蝶阀型号，请按矿用防爆电动蝶阀型号直接向我司销售部订购。

三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的湖泉阀门专家为您审核把关。

感谢您访问我们的网站【http://www.aiqupu.cn/】,如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。

七、矿用防爆电动蝶阀安装连接尺寸

公称通经（DN）	主要尺寸					法兰尺寸
	L	L1/L2	H		H1	1.0MPa			1.6MPa			2.5MPa
	L	L1/L2	硬密封	软密封	H1	D	D1	n-Фd	D	D1	n-Фd	D	D1	n-Фd
50	108	43	112	63	530	165	125	4-18	165	125	4-18	165	125	4-18
65	112	46	115	70	530	185	145	4-18	185	145	4-18	185	145	8-18
80	114	46	120	83	565	200	160	4-18	200	160	8-18	200	160	8-18
100	127	52	138	105	600	220	180	8-18	220	180	8-18	235	190	8-22
125	140	56	164	115	640	250	210	8-18	250	210	8-18	270	220	8-26
150	140	56	175	137	705	285	240	8-22	285	240	8-22	300	250	8-26
200	152	60	200	164	775	340	295	8-22	340	295	12-22	360	310	12-26
250	165	68	243	206	945	395	350	12-22	405	355	12-26	425	370	12-30
300	178	78	250	230	1070	445	400	12-22	460	410	12-26	485	430	16-30
350	190	78	280	248	1140	505	460	16-22	520	470	12-26	555	490	16-33
400	216	102	305	289	1210	565	515	16-26	580	525	16-26	620	550	16-36
450	222	114	350	320	1335	615	565	20-26	640	585	16-30	670	600	20-36
500	229	127	380	343	1415	670	620	20-26	715	650	20-30	730	660	20-36
600	267	154	445	413	1605	780	725	20-30	840	770	20-33	845	770	20-39
700	292	165	480	478	1844	895	840	24-30	910	840	24-36	960	875	24-42
800	318	190	530	525	2040	1015	950	24-33	1025	950	24-39	1085	990	24-48
900	330	203	580	585	2255	1115	1050	28-33	1125	1050	28-39	1185	1090	28-48
1000	410	216	650	640	2380	1230	1160	28-36	1255	1170	28-42	1320	1210	28-56
1200	470	254	760	755	2640	1455	1380	32-39	1485	1390	32-48	1530	1420	32-56
