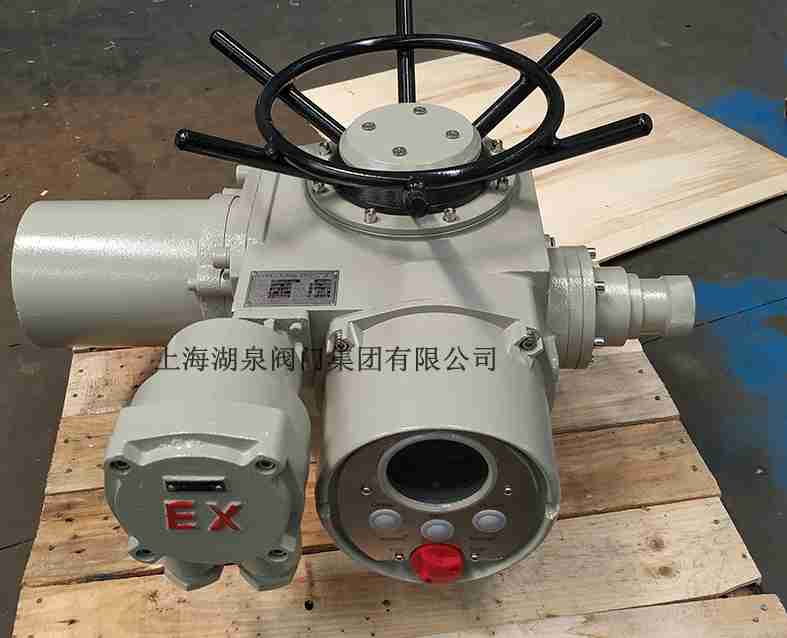

上海湖泉阀门集团有限公司DZW45-24B阀门电动装置生产厂家， 咨询： 021-64162222   ，  DZW多回转阀门电动装置是阀门实现开启、关闭或调节控制的驱动设备。Z型电装适用于闸阀、截止阀、隔膜阀、柱塞阀、节流阀、水闸门等。可用于明杆阀，也可用于暗杆阀。 本产品电装具有功能全、性能可靠、控制系统先进、体积小、重量轻、使用维护方便等特点。可对阀门实行远控、集控和自动控制。DZW45-24B阀门电动装置产品广泛用于电力、冶金、石油、化工、造纸、污水处理等行业。　DZW45-24B阀门电动装置多回转电动装置结构Z型电动装置由电动机、减速机构、力矩控制机构、行程控制机构、开度指示机构、手—电动切换机构、手轮及电气部分组成。其传动电动机：户外型采用YDF型，隔爆型采用YBDF型阀门专用三相异步电动机。减速机构：由一对直齿轮和蜗轮副两级传动组成。电动机的动力经减速机构传递给输出轴。DZW45-24B阀门电动装置力矩控制机构：结构见图5、图6。当输出轴上受到一定转矩后，蜗杆除旋转外还产生轴向位移，带动曲拐，曲拐直接（或通过撞块）带动支架产生角位移。当输出轴上的转矩增大到整定转矩时，则支架产生的位移量使微动开关动作，从而切断电机电源，电动机停转。以此实现对电动装置输出转矩的控制，达到保护电动阀门的目的。

湖泉阀门厂家DZW45-24B阀门电动装置产品的性能符合JB/T8528-1997《普通型阀门电动装置技术条件》的规定；隔爆型的性能符合GB3836.1-2000《爆炸性气体环境用电气设备第1部分：通用要求》，GB3836.2-2000《爆炸性气体环境用电气设备第2部分：隔爆型“d”》及JB/T8529-1997《隔爆型阀门电动装置技术条件》的规定。按控制方式又可分为常规型、整体型和整体调节型。 DZW45-24B阀门电动装置可能发生的环境。(如：可燃性气体，粉尘环境，炼油、石化厂，加油站、加气站等)性气体环境在大气条件下，气体、蒸汽或雾状的可燃物质与空气构成的混合物，在该混合物中点燃后，燃烧将传遍整个未燃混合物的环境，将引起空气防爆电气设备，在规定条件下不会引起周围性环境点燃的电气设备分为两类：煤矿井下电气设备，DZW45-24B阀门电动装置除煤矿、井下之外的所有其他性气体境用电气设备，又可分为ⅡA、ⅡB、ⅡC类,标志ⅡB的设备可适用于ⅡA设备的使用条件；ⅡC可适用于ⅡA、ⅡB的使用条件。

上海湖泉 DZW45-24B阀门电动装置电源：常规，三相380V（50Hz），特殊，三相660V、415V（50Hz、60Hz）；单相220V、110V（50Hz、60Hz）， 工作环境环境温度：-40~+80℃相对湿度：≤95%（25℃时）防护类型户外型：DZW45-24B阀门电动装置用于无易燃、易爆和无腐蚀性介质的场所；隔爆型：有dI和dIIBT4两种，dI适用于煤矿非采掘工作面；dIIBT4用于工厂，适用于环境为IIA、IIB级T1-T4组的性气体混合物。（详见GB3836.1）防护等级：IP55（特殊订货IP65、IP67）工作制：短时10分钟（特殊订货30分钟）Z10-24B,Z15-24B,Z20-24B,Z30-4B,Z45-24B,Z60-24B,Z90-24B,Z120-24B，Z10-18B,Z15-18B,Z20-18B,Z30-18B,Z45-24B,Z60-24B,Z90-24B,Z120-24B，ZB10-24W,ZB15-24W,ZB20-24W,ZB30-24W,ZB45-24W,ZB60-24W,ZB90-24W,ZB120-24W，DZB10-24W,DZB15-24W,DZB20-24W,DZB30-24W,DZB45-24W,DZB60-24W,DZB90-24W,DZB120-24W

DZW45-24B阀门电动装置主要技术参数

型号 规格	公称转矩（N·m）	公称推力（KN）	zui大阀杆直径（mm）	zui大转圈数（圈）	手动 速比	输出转速（r/min）	电机功率（KW）	参考重量（Kg）
Z5	50	20	28	60	1:1	12	0.12	28
Z10	100	40	28	60	1:1	24/36	0.25/0.37	45
Z15	150					24/36	0.37/0.55	50
Z20	200	100	40	60	1:1	18/24	0.37/0.55	55
Z30	300					18/24	0.55/0.75	58
Z45	450	150	48	120	1:1 (20:1)	24/36	1.1/1.5	110
Z60	600					24/36	1.5/2.2	120
Z90	900	200	60	120	1:1 (25:1)	24/36	2.2/3	139
Z120	1200					24/36	3/4	142
Z180	1800	325	70	150	22.5:1	18/24	4/5.5	250
Z250	2500					18/24	5.5/7.5	255
Z350	3500	700	80	150	20:1	18/24	7.5/10	330
Z500	5000					18/24	10/15	350


 DZW45-24B阀门电动装置技术参数

型号	H	H1	L1	L3	F1	F2	F5	ΦD
Z5	230	95	140	250	215	-	120	170
Z10~Z30	320	130	200	315	255	320	175	350
Z45/Z60	415	195	280	430	275	395	235	470
Z90/Z120	455	195	285	490	310	430	250	500
Z180/Z250	585	250	320	530	360	480	295	320
Z350/Z500	720	280	400	1080	420	445	440	565


湖泉阀门厂家DZW45-24B阀门电动装置产品符合本公司的企业标准Q/320411CLZ003-2014《矿用隔爆型阀门电动装置控制箱》的规定；符合GB/3836.1-2010《爆炸性环境 部分：设备 通用要求》；GB/3836.2-2010《爆炸性环境 第2部分：由隔爆型“d保护的设备”》、GB/T 5590-2008 及MT/T 661-2011 的规定。DZW45-24B阀门电动装置 防爆型式为矿用隔爆型，防爆标志为“ExdI Mb”。电缆引入装置型式为压紧螺母。使用环境主要技术参数 使用环境： 环境气压：86kPa～110kPa；环境温度：-10℃～+40℃； 空气平均相对湿度：不大于95％（+25℃）； DZW45-24B阀门电动装置煤矿井下有瓦斯，煤尘等爆炸危险的环境；无垂直淋水和溅水场合；DZW45-24B阀门电动装置无强烈震动和冲击的地方； 无破坏金属和绝缘材料的腐蚀性气体的地方。 与水平面安装不超过15 ?
