产品名称：pq940x-10c电动偏心半球阀[ 2021-03-01 ]

: 订购热线：021-64162222

: 订购传真：021-62677999

: 质量稳定：实行全过程质量监控，细致入微全方位检测！

: 价格合理：高效内部成本控制，减少了开支，让利于客户

: 交货快捷：先进生产流水线，充足的备货，缩短了交货期！

产品介绍
规格尺寸

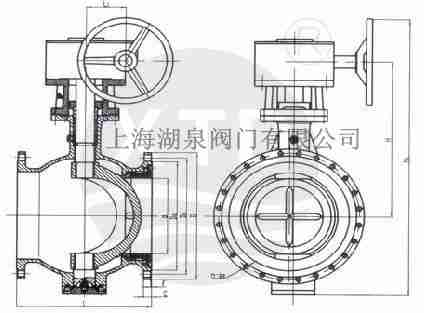

结构图片

一、pq940x-10c电动偏心半球阀产品介绍

上海湖泉阀门有限公司pq940x-10c电动偏心半球阀采用板簧加载的可动阀座结构，阀座与球体不会产生卡阻或脱离等问题，密封可靠，使用寿命长。V型切口的球芯与金属阀座之间具有剪切作用，特别适用于含纤维、微小固体颗粒及料浆等介质。控制造纸工业的纸浆显得尤为优越。启闭件采用V型球缺结构，完全解决了阀腔易沉积介质的问题。全开启时阀门的流通能力大，压力损失小。PQ940偏心半电动球阀结构紧凑，通用性强，流量特性为近似等百分比，可调范围大，最大可调比为100:1。它适用于水、蒸汽、油品、硝酸、醋酸、氧化性介质、尿素、氨盐水、中和水等多种介质。pq940电动偏心半球阀和偏心半球阀是同属一个类型的电动阀门，区别在它的动力源，偏心半球阀是球体绕阀体中心线作旋转来达到开启、关闭的一种阀门。它是利用偏心阀体，偏心球体和阀座，阀杆作旋转运动时在共同轨迹自动定心，关闭过程中越关越紧，完全达到良好的密封目的。阀门的球体和阀座完全脱离，消除了密封圈的磨损，克服了传统球体阀座与球体密封面始终磨损的问题，非金属弹性材料被嵌入金属座中，阀座金属面受到良好的?；?。本产品特别适用于钢铁业，铝业，纤维，微小固体颗粒，纸浆，煤灰，石油气等介质。

二、pq940x-10c电动偏心半球阀产品特点

1、本产品独创双杠杆浮力传动，使球体浮力传动得到倍数增长，密封压力高度≤6KG以上。并配合L型阀蕊稳定传动，全面解决浮球阀蕊受力不平衡易失效现象，确保浮球阀的工作稳定可靠性。
2、pq940x-10c偏心半电动球阀带液面调节功能：为使消费者在无需更改管道配置的情况下可方便控制水箱液位高度，加入液位调节齿轮杆组，使水箱液面在调节杆长度范围内可任意调整，以满足不同情况的需要。

三、pq940x-10c电动偏心半球阀产品主要性能参数

公称压力MPa	1.0	1.6	2.5	4.0
阀门强度试验压力MPa	1.5	2.4	3.8	6.0
阀门密封试验压力MPa	1.1	1.8	2.8	4.5
适用温度℃	≤425℃ ≤325℃常温
主要材质	铸钢、不锈钢
适用介质	煤粉、煤灰、含尘、气体
法兰标准	JB/T82.1-94
阀门结构长度标准	GB12221-89

四、pq940x-10c电动偏心半球阀产品主要性能参数

公称压力 PN (MPa)	公称通径 DN		尺寸(mm)
	公称通径 DN		L	D 系列1/系列2	D1	D2	D6	b	f	Z-φd
	mm	in	法兰	D 系列1/系列2	D1	D2	D6	b	f	Z-φd
1.0	40	-	125	145	110	85	-	16	3	4-18
	50	-	140	160	125	100	-	16	3	4-18
	65	-	190	180	145	120	-	18	3	4-18
	80	-	178	195	160	135	-	20	3	4-18
	100	-	200	215	180	155	-	20	3	8-18
	125	-	254	245	210	185	-	22	3	8-18
	150	-	267	280	240	210	-	24	3	8-23
	200	-	292	335	295	265	-	24	3	8-23
	250	-	330	390	350	320	-	26	3	12-23
	300	-	390	440	400	368	-	26	4	12-23
	350	-	430	500	460	428	-	28	4	16-23
	400	-	530	565	515	482	-	28	4	16-25
	450	-	580	615	565	532	-	30	4	20-25
	500	-	630	670	620	585	-	30	4	20-25
	600	-	800	480	725	685	-	34	5	20-30
	700	-	900	895	840	800	-	38	5	24-30
	800	-	1000	1010	950	905	-	42	5	24-34
1.6	40
