上海电动执行器DZW60-24Z型号及说明整体防爆型阀门电动装置是电动阀门的驱动装置，很方便地与阀门配套使用，该产品适用于控制阀门的开启、关闭、现场控制和远控操作调节、总线控制等，是阀门和风门集控和自动控制必不可少的驱动装置。该产品适用于闸阀、截止阀、节流阀、隔膜阀、柱塞阀、水闸阀等，配上减速蜗轮后也可适用于球阀、蝶阀、风门等90度回转型的阀门。DZW60-24电动执行器该产品具有功能全面、控制系统先进、性能可靠、使用维护方便、体积小等特点，在电力、水处理、造纸等行业中得到广泛好评和应用。DZW60-24整体防爆型阀门电动装置的性能符合GB3836.1-2000《性气体环境用电气设备第1部分：通用要求》，GB3836.2-2000《性气体环境用电气设备第2部分：隔爆型“d”》及JB/T8529-1997《隔爆型阀门电动装置技术条件》的规定。DZW60-24电动执行器 电源：常规，三相380V（50Hz）特殊，三相660V、415V（50Hz 、60Hz）；单相220V、110V（50Hz 、60Hz）2 工作环境：DZW60-24电动执行器环境温度：-20~+60℃ （特殊订货-40~+80℃）。DZW60-24电动执行器 相对湿度：≤95%（25℃时）。防护类型：户外型用于无易燃、易爆和无腐蚀性介质的场所。DZW60-24隔爆型产品有dⅠ和dⅡBT4两种，dⅠ适用于煤矿非采掘工作面；dⅡBT4用于工厂，适用于环境为ⅡA、ⅡB级T1~T4组的性气体混合物。2.4 防护等级：IP67。3 工作制：短时10分钟（特殊订货30分钟）。

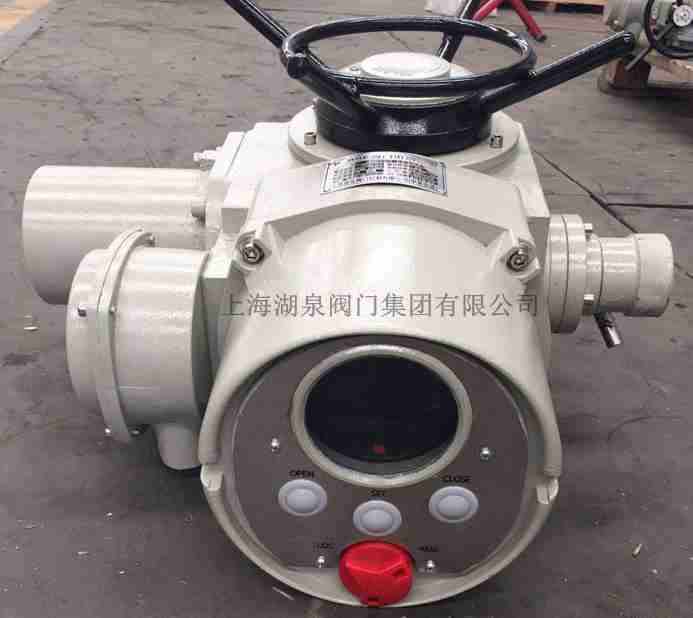

DZW60-24电动装置按钮盒上有三个按钮，中间为现场和远程转换按钮，其左边为现场关阀按钮，右边为现场开阀按钮，盖上按钮盒为远方控制，远程为直流24V开关触点控制，打开按钮盒为现场操作。（旋钮装置上有两个旋钮盒，其中一个为方式钮旋钮（红色），另一个为操作按钮（黑色），依靠电气罩壳上，突出箭头指示操作方式，操作按钮顺时针旋至箭头处为开阀，逆时针旋转为关阀。）

电动执行器 DZW60-24主要技术参数

型号规格	公称转矩（N，m)	公称推力（KN）	最大阀杆直径（mm)	最大转圈数（圈）	手动速比	输出转速（r/min)	电机功率（KW）	参考重量（Kg)
Z5	50	20	28	60	1::1	12	0.12	28
Z10	100	40	28	60	1::1	18\24\36	0.25\0.37	45
Z15	150					18\24\36	0.37\0.55	50
Z20	200	100	40	60	1::1	18\24	0.37\0.55	55
Z30	300					18\24	0.55\0.75	58
Z45	450	150	48	120	1::1(20::1)	24\36	1.1\1.5	110
Z60	600					24\36	1.5\2.2	120
Z90	900	200	60	120	1::1(25::1)	24\36	2.2\3	139
Z120	1200					24\36	3\4	142
Z180	1800	325	70	150	22.5::1	18\24	4\5.5	250
Z250	2500					18\24	5.5\7.5	255
Z350	3500	700		150	20::1	18\24	7.5\10	330
Z500	5000		80			18\24	10\15	350

DZW60-24电动执行器.该装置防尘、防雨、防轻腐蚀、其防护等级为IP67。2.转矩控制机构动作可靠、调节方便、转矩重复精度高?？蚝凸叵蚩膳渥?至4只微动开关（特殊订货）。采用阀门电动装置三相异步电机，起动转矩大、转动惯性小、使用寿命长等特点，F级绝缘。工作制为短时10分钟（特殊订货30分钟）。配有机械式（常规型）或液晶（常规型无）阀位指示器，可直观知道阀门的开度大小。采用半自动手-电动切换机构，手动时需要切换手柄，电动时自动复位，结构简单、工作可靠、操作轻便。在断电情况下依然可以用手动功能来完成阀门的开启、关闭或调节。有行程限位和过力矩限位等双重保护，保障了驱动装置和阀门的使用安全。供电电源：常规为380V（±10％），50Hz（特殊订货三相660V、415V、单相220V、60Hz）.10.防爆标志：ExdIIBT4（常规型不防爆）。

DZW60-24产品电动执行器请按型号表示方法写明型号，如有特殊要求，订货时必须说明，若不说明则按本公司规定提供?；肪尘哂行云灞匦胨得?，并必须符合本说明书中防爆标志的规定。DZW60-24电动执行器请写明连接尺寸标准，阀杆直径及伸出长度，若连接尺寸与本说明书不符，可与本公司协商解决手轮顺时针旋转为关阀，如与此相反必须说明。推力型的阀杆螺母螺纹一般由用户加工，本公司只加工一预制孔。若需本公司加工，请提供螺纹的尺寸。6 本公司还可按用户要求，提供DZW60-24其他转速的电动装置。
