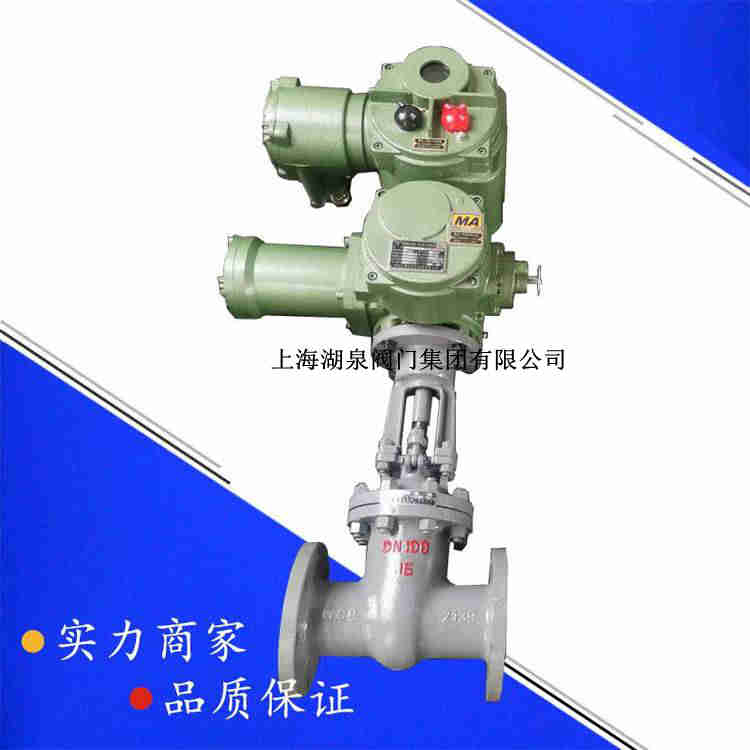

产品名称：矿用隔爆型阀门电动装置zb60-24/150ac660v[ 2023-11-30 ]

: 订购热线：021-64162222

: 订购传真：021-62677999

: 质量稳定：实行全过程质量监控，细致入微全方位检测！

: 价格合理：高效内部成本控制，减少了开支，让利于客户

: 交货快捷：先进生产流水线，充足的备货，缩短了交货期！

产品介绍
规格尺寸
结构图片

一、矿用隔爆型阀门电动装置zb60-24/150ac660v介绍
上海湖泉阀门集团有限公司矿用隔爆型阀门电动装置生产厂家，KXBC矿用隔爆型阀门电动装置控制箱具有与DCS系统接口衔接的功能,从而使控制箱在自动化系统中的应用更为***、可靠,在此基础上控制箱具有短路保护、过载保护、欠压保护、漏电保护、...防护/爆等级：W户外型；B隔爆型；Z整体型；T整体调节型。

输出轴转圈数：阿拉伯数字表示，无数字见表1
输出转速：阿拉伯数字表示，单位r/min（转/分）
连接型式：T表示推力型，I表示电站型，无代号为常规转矩型
额定输出转矩：阿拉伯数字表示，单位kgf?m
产品型式：多回转电动装置
电源：常规，三相380V（50Hz）
特殊，三相660V、415V（50Hz 、60Hz）；
单相220V、110V（50Hz 、60Hz）
工作环境：
环境温度：-20+60 （特殊订货-40+80）。
相对湿度：95％（25时）。
防护类型：户外型用于无易燃、易爆和无腐蚀性介质的场所。隔爆型产品有d和dBT4两种，d适用于煤矿非采掘工作面；dBT4用于工厂，适用于环境为A、B级T1T4组的爆炸性气体混合物。
ZB系列隔爆阀门电动装置，必须和相对应的专用KXBC系列和KXJC系列矿用控制箱配套使用 Z代表多回转阀门电动装置 Q代表部分回转阀门电动装置 B代表隔爆型、J代表本质本质安全型额定输出转矩：公称转矩N.m的1/10 输出转速：用阿拉伯数字表示，r/min（转/分）

型号规格	输出转矩（N.m）	公称推力（KN）	阀杆直径（mm）	手动速比	输出转速（r/min）	电机功率（KW）
ZB10-24	100	40	28	1：1	24	0.25
ZB15-24	150	40	28	1：1	24	0.37
ZB20-24	200	100	40	1：1	24	0.55
ZB30-24	300	100	40	1：1	24	0.75
ZB45-24	450	150	48	1：1	24	1.1
ZB60-24	600	150	48	1：1	24	1.5
ZB90-24	900	200	60	1：1	24	2.2
ZB120-24	1200	200	60	1：1	24	3.0
ZB180-24	1800	325	70	25：1	18	3.0
ZB250-24	2500	325	70	25：1	24	5.5
ZB350-24	3500	700	75	25：1	24	7.5
ZB500-24	5000	700	75	25：1	24	11
