调节闸阀阀门首页 > 产品展示 > 闸阀 > 调节闸阀 >

产品名称：调节型智能电动闸阀Z941H-25C DN100[ 2021-09-29 ]

订购热线：021-64162222
订购传真：021-62677999
质量稳定：实行全过程质量监控，细致入微全方位检测！
价格合理：高效内部成本控制，减少了开支，让利于客户
交货快捷：先进生产流水线，充足的备货，缩短了交货期！
  • 产品介绍
  • 规格尺寸
  • 结构图片

  • 一、调节型智能电动闸阀Z941H-25C DN100产品介绍

    上海湖泉阀门集团有限公司调节型智能电动闸阀Z941H-25C DN100按密封面配置可分为楔式闸板式闸阀和平行闸板式闸阀 , 楔式闸板式闸阀又可分为:单闸极式、双闸板式和弹性闸板式；平行闸板式闸阀可分为单闸板式和双闸板式。按阀杆的螺纹位置划分，可分为明杆闸阀和暗杆闸阀两种。本类阀门在管道中一般应当水平安装。该结构图开启阀门时，当闸板提升高度等于阀门通径的1：1倍时，流体的通道完全畅通，但在运行时，此位置是无法监视的。实际使用时，是以阀杆的顶点作为标志，即开不动的位置，作为它的全开位置。为考虑温度变化出现锁死现象 , 通常在开到顶点位置上 , 再倒回 1/2－1圈 , 作为全开阀门的位置。因此 , 阀门的全开位置，按闸板的位置（即行程〉来确定。

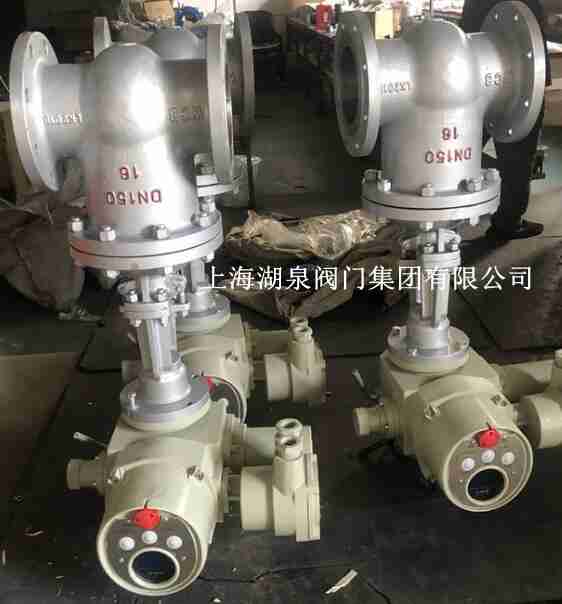

    调节型智能电动闸阀Z941H-25C DN100

    二、调节型智能电动闸阀Z941H-25C DN100产品特点

    电动调节闸阀采用压力自紧式密封或阀体、阀盖垫片密封结构，值得信赖！使用安全可靠。
    智能调节闸阀阀瓣采用双闸板中间带万向顶结构，能自动调整阀瓣与阀座密封面吻合度，保证阀门的密封。同时此结构维修方便，节约费用，阀瓣互换性较好。
    阀瓣、阀座密封面用钴铬钨硬质合金由等离子喷焊而成，密封面硬度高，耐磨擦，抗擦伤，使用寿命长。
    智能调节闸阀阀阀杆用渗氮钢制成，表面氮化处理，硬度高，抗擦伤，耐腐蚀，使用寿命长。
    电动装置配有转矩控制机构、现场操作机构和手、电动切换机构。除就地操作外，还可以进行远距离操作、PLC控制、4~20mA电流输入输出智能控制等。
    手动阀门由手动机构或撞击时手轮开启。减小阀门操作力。
    阀门可安装在管道的任何位置，同时根据介质和介质的温度选择碳钢或合金钢阀门。
    初次安装和调试时，必须手动把阀门开到约一半的位置，以免电机相序接反导致阀门或电装损坏。

    三、调节型智能电动闸阀Z941H-25C DN100产品特内部结构特点

    轭架套管 – 铝青铜轭架套管配置针形止推轴承，程度减少操作扭矩。
    阀杆 – 螺纹长度直到托架；销钉和点焊；具有稳定性。
    压力密封 – 结构简单，配置分段扣环和镀银低碳钢垫圈，有助于拆卸和实现的阀帽密封。
    阀座环 – 焊接阀座环垂直于流动通道，易于维护。
     执行机构 – 这些阀门可以配置电动、液动或气动执行机构。DN300以下配置标准手动手轮，DN350以上配置斜齿作机构。
     轭架 – 完全装配式轭架通过抗震测试，易于维护和安装执行机构。
    压盖 – 两件式，自调节压盖，避免被弹出。
    整体后座 – 硬面，使用寿命长。
    阀瓣 – 弹簧负载阀瓣能够自行调节，减少执行机构的扭矩需求。
     整体止动 – 整体铸造托架止动装置，定位组装的托架阀瓣，使得阀座更加稳定可靠。
    序号 零件名称 CS to ASTM AS to ASTM SS to ASTM
    Type A105 Type F22 Type F304(L) Type F316(L)
    1 阀体 A105 A182 F22 A182 F304(L) A182 F316(L)
    2 阀座 A276 420 A276 304 A276 304(L) A276 316(L)
    3 闸板 A276 410 430 A182 F304 A182 F304(L) A182 F316(L)
    4 阀杆 A182 F6 A182 F304 A182 F304(L) A182 F316(L)
    5 垫片 316夹柔性石墨 316夹PTFE
    6 阀盖 A105 A182 F22 A182 F304(L) A182 F316(L)
    7 螺栓 A193 B7 A193 B16 A193 B8 A193 B8M
    8 销钉 A276 420 A276 304
    9 填料压套 A276 410 A182 F304(L) A182 F316(L)
    10 活节螺栓 A193 B7 A193 B16 A193 B8 A193 B8M
    11 填料压板 A105 A182 F11 A182 F304(L) A182 F316(L)
    12 螺母 A194 2H A194 4 A194 8 A194 8M
    13 阀杆螺母 A276 410
    14 锁紧螺母 A194 2H A194 4 A194 8 A194 8M
    15 铭牌
    16 手轮 A197
    17 润滑垫片 A473 431
    18 填料 Flexible Graphite PTFE
    适用介质 水、蒸汽、油品等 水、蒸汽、油品等 硝酸、醋酸等
    适用温度 -29℃～425℃ -29℃～550℃ -29℃～180℃


    公称压力PN(MPa） 试验压力（MPa）
    壳体 密封（液） 密封（气） 上密封
    1.6 2.4 1.8 0.6 1.8
    2.5 3.8 2.8 0.6 2.8
    4.0 6.0 4.4 0.6 4.4
    6.4 9.6 7.0 0.6 7.0
    10.0 15.0 11.0 0.6 11.0
    16.0 24.0 18.0 0.6 18.0

    壳体材料 适用介质 适用温度(℃)
    碳素钢(C型) 水、蒸汽、油品 ≤425℃
    铬镍钛钢(P型) xiao酸类 ≤200℃
    铬镍钼钛钢(R型) cu酸类 ≤200℃
    铬钼钢(I型) 水、蒸汽、油品 ≤550℃

    阀体、阀盖 阀板、阀座 阀杆 阀杆螺母 填料 手轮
    碳素钢 优质碳钢 硬质金或不锈钢 铬不锈钢 铝青铜 石墨石棉盘根 可锻铸铁
    铬镍钛钢 不锈钢 硬质金 铬镍钛不锈钢 铝青铜 浸聚四氟乙 可锻铸铁
    铬镍钼钛钢 不锈钢 硬质金 铬镍钼钛不锈钢 铝青铜 烯石棉盘根 可锻铸铁
    铬钼钢 合金钢 硬质金 铬钼铝钢 铝青铜 柔性石墨 可锻铸铁

  • 公称
    通径    		 标准值 参考值 电装
    型号
    L D 1 D 2 h L 1 H H 1 重量 kg
    125 700 138 172 120 810 1124 147 305 DZW60
    150 700 164 200 135 810 928 140 406 DZW60
    175 750 187 222 160 830 1059 182 564 DZW90
    225 850 233 282 205 830 1059 182 574 DZW120
    250 900 275 330 230 870 1240 227 623 DZW180
    225 850 233 282 220 870 1240 227 629 DZW120
    125 700 136 172 120 810 1064 170 400 DZW60
    150 705 158 198 135 830 1381 237 692 DZW90
    175 750 179 225 160 830 1381 237 655 DZW120
    225 850 221 282 205 870 1502 244 677 DZW180
    250 1050 265 334 230 870 1718 295 1714 DZW250
    300 1300 307 364 275 1170 1642 295 1668 DZW350
    350 1250 346 433 320 1170 2600 370 5530 DZW550
    400 1384 416 516 370 1100 2890 410 5745 DZW800
    125 700 136 172 120 810 1064 170 400 DZW60
    150 700 158 198 135 870 1516 244 688 DZW90
    175 750 179 225 160 870 1506 237 653 DZW120
    225 850 221 278 205 870 1598 303 1316 DZW180
    250 1050 265 334 235 870 1875 302 1316 DZW250
    300 1300 307 384 275 1170 1642 300 1517 DZW350
    350 1250 346 433 320 1170 2600 370 5530 DZW500
    400 1384 416 516 370 1100 2890 410 5745 DZW800
    125 794 124 172 120 830 1318 214 768 DZW90
    150 914 164 198 135 870 1464 259 690 DZW120
    175 750 169 223 160 870 1518 256 1177 DZW120
    225 850 209 278 205 870 1580 303 1370 DZW250
    250 1270 255 334 235 1170 2420 363 3795 DZW350
    300 1400 306 406 275 1105 2500 370 4568 DZW500
    350 1600 353 464 320 1100 2860 410 6440 DZW800
    125 794 120 172 120 830 1318 214 768 DZW90
    150 914 142 198 135 870 1484 264 908 DZW120
    15 960 163 223 160 870 1518 256 1216 DZW180
    225 850 201 278 205 870 1588 303 1388 DZW250
    250 1270 245 334 235 1170 2420 363 3973 DZW350
    300 1400 296 406 275 1100 2500 370 4672 DZW800
