产品名称：多回转阀门电动装置z30_24w[ 2022-12-08 ]

订购热线：021-64162222
订购传真：021-62677999
质量稳定：实行全过程质量监控，细致入微全方位检测！
价格合理：高效内部成本控制，减少了开支，让利于客户
交货快捷：先进生产流水线，充足的备货，缩短了交货期！
  • 产品介绍
  • 规格尺寸
  • 结构图片

  • 一、多回转阀门电动装置z30_24w产品介绍

    上海湖泉阀门集团有限公司 DZW/Z多回转户外型阀门电动装置(又称电动执行机构、电动执行器、电动头),我公司产品实行三 包,售后服务优良,产品终身保修欢迎咨询洽谈。为半自动切换,手动时需扳手柄切换,手动状态转变为电动时则自动运行。它由手柄、切换件、直立杆、离合器、压簧等组成,是阀门实现开启、关闭或调节控制的驱动设备。按使用环境分为户外型、防爆型、整体型、整体防爆型、调节型、调节防爆型。此阀门电动装置,通称为Z型.适用于启闭件做直线运动的阀门。

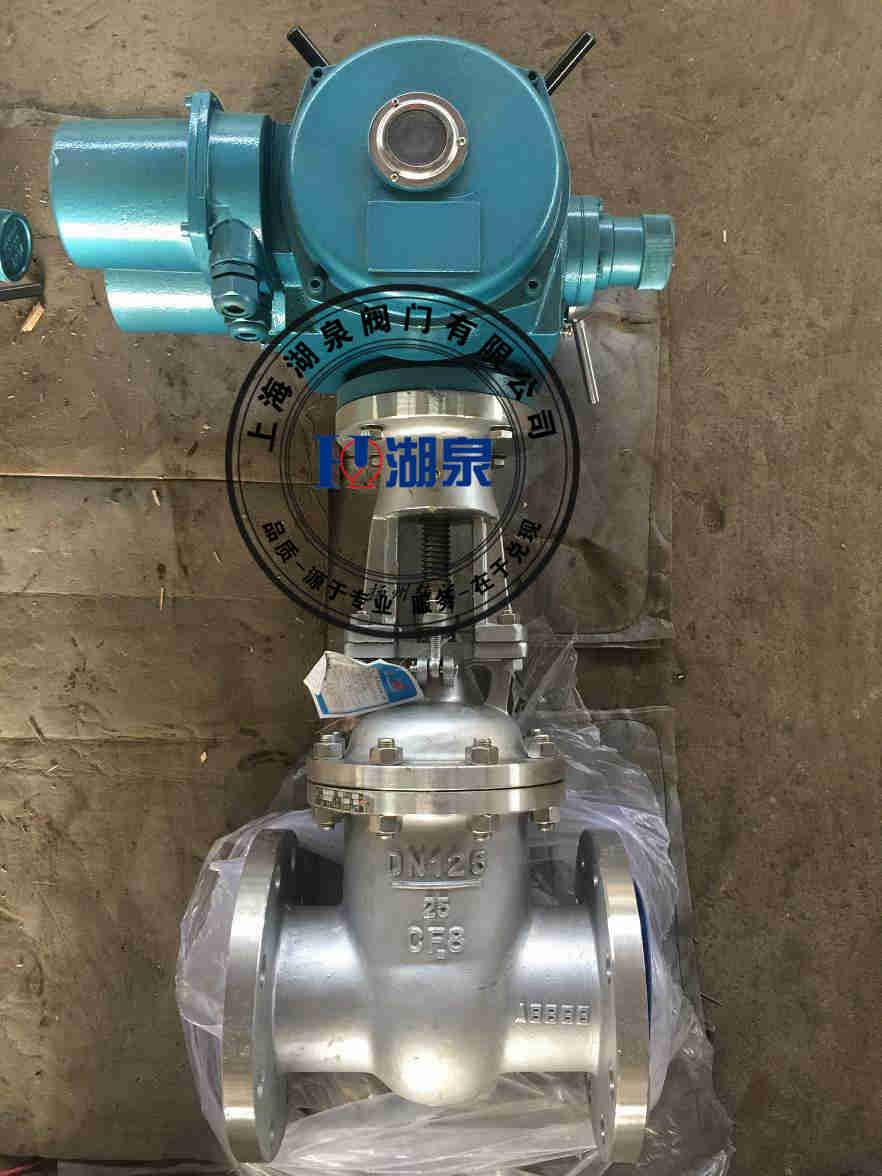

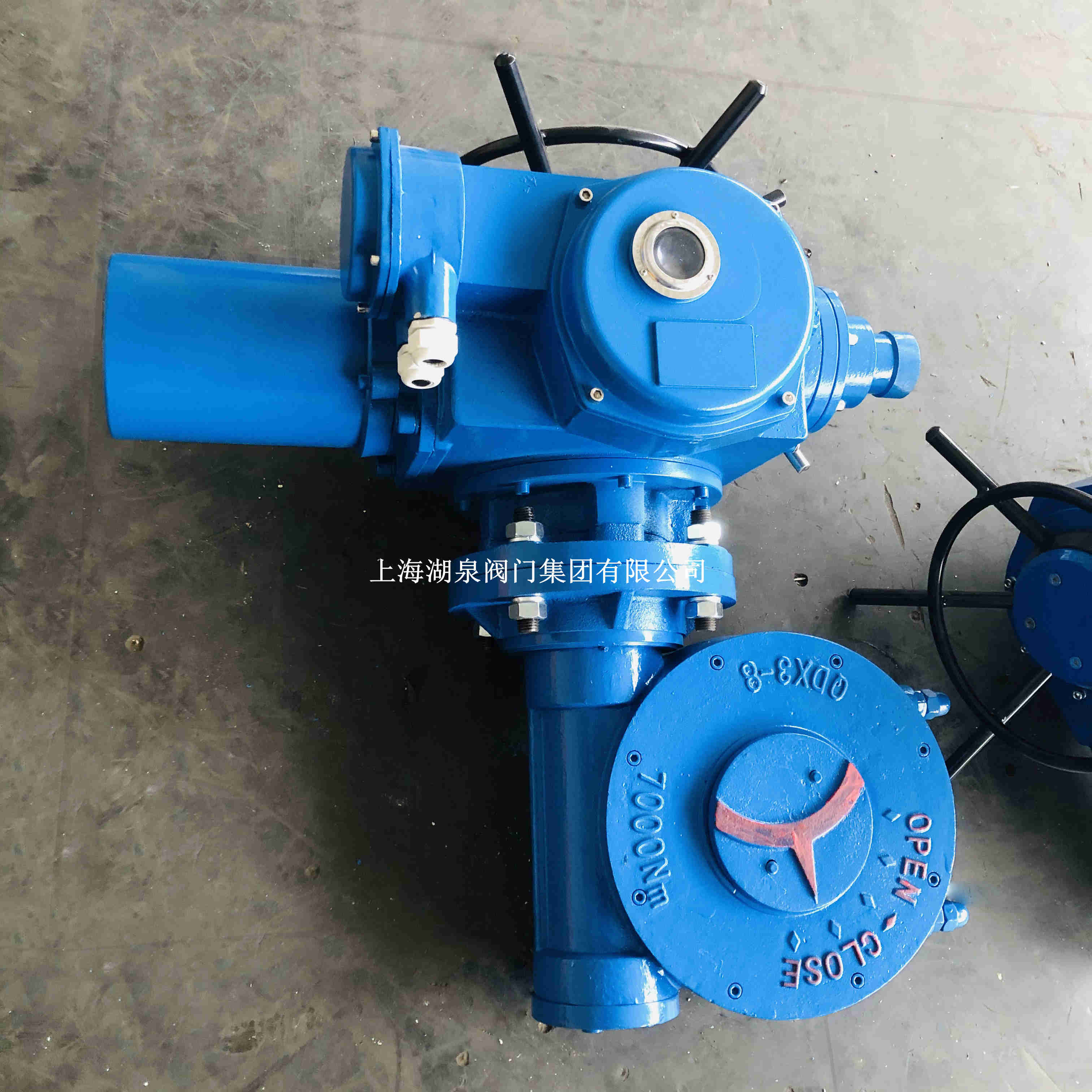

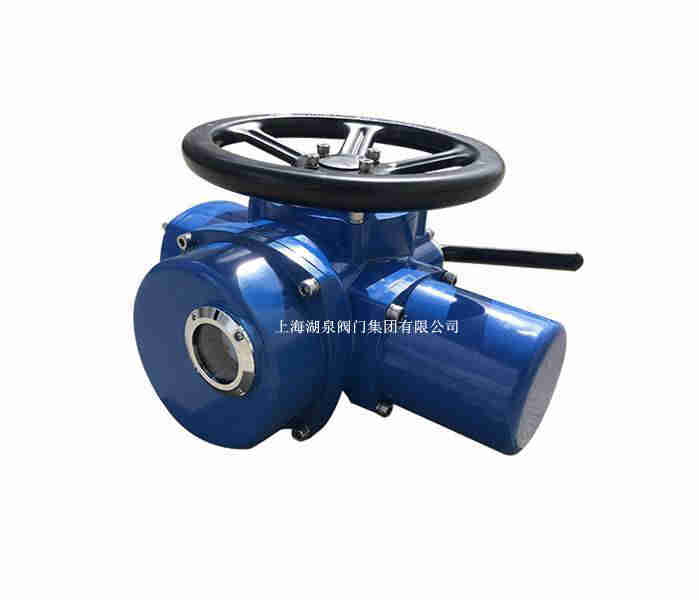

    多回转阀门电动装置z30_24w

    二、多回转阀门电动装置z30_24w使用环境及主要技术参数

    1、供电电源：常规为交流 AC 380V±10% 50Hz。其余电压订货时需作特殊说明。
    2、环境温度：-20℃～+60℃；
    3、平均相对湿度：≤95％（+25℃）；
    4、大气压力：80kPa～106kPa；
    5、防护等级：IP65 特殊订货 IP67/68；
    6、工作制：电机为 S2-10/15 短时工作制，F 级绝缘。
    7、调节量信号：输入 4～20mA DC，输出 4～20mA DC；
    8、基本误差：≤1%；
    9、行程重复误差：≤±3%；
    10、无强烈震动和冲击的地方,无破坏金属和绝缘材料的腐蚀性气体、非爆炸型环境的地方；
    11、法兰连接标准：JB2920、GB12222、ISO5211、GB12223。
    注：如客户需要，本厂可定制其他转速 12/36/48r/min 等。

  • 型号规格 公称转矩（N·m） 公称推力（KN） 最大阀杆直径（mm） 最大转圈数（圈） 手动
    速比    		 输出转速（r/min） 电机功率（KW） 参考重量（Kg）
    Z5 50 20 28 60 1:1 12 0.12 28
    Z10 100 40 28 60 1:1 24/36 0.25/0.37 45
    Z15 150 24/36 0.37/0.55 50
    Z20 200 100 40 60 1:1 18/24 0.37/0.55 55
    Z30 300 18/24 0.55/0.75 58
    Z45 450 150 48 120 1:1
    (20:1)    		 24/36 1.1/1.5 110
    Z60 600 24/36 1.5/2.2 120
    Z90 900 200 60 120 1:1
    (25:1)    		 24/36 2.2/3 139
    Z120 1200 24/36 3/4 142
    Z180 1800 325 70 150 22.5:1 18/24 4/5.5 250
    Z250 2500 18/24 5.5/7.5 255
    Z350 3500 700 80 150 20:1 18/24 7.5/10 330
    Z500 5000 18/24 10/15 350
