闸阀阀门首页 > 产品展示 > 闸阀 >

产品名称：Z41Y-16I、Z40Y-16I铬钼钢法兰闸阀[ 2013-12-13 ]

订购热线：021-64162222
订购传真：021-62677999
质量稳定：实行全过程质量监控，细致入微全方位检测！
价格合理：高效内部成本控制，减少了开支，让利于客户
交货快捷：先进生产流水线，充足的备货，缩短了交货期！
  • 产品介绍
  • 规格尺寸
  • 结构图片

  • 产品说明：

    Z41Y-16I、Z40Y-16I铬钼钢法兰闸阀，最高温度可达550摄氏度左右。为阀体铬钼钢材质的楔式法兰闸阀：可手动或配电动装置、法兰连接、明杆楔式刚性单闸板。阀座密封 面材料为硬质合金，本厂生产能力范围：压力1.6MPa~16.0MPa(PN16I~PN160I)；口径：DN15~DN600。

    品牌 湖泉 型号 Z40Y-16I/Z41Y-16I
    主体材料 铬钼钢、不锈钢 连接形式 法兰
    公称通径 DN15-DN600 mm 压力范围 1.6-16 Mpa
    适用介质 水，油品，蒸汽，硝酸类等 空气、氮气、氨、硝酸、醋酸 适用温度 -80-550 ℃
    适用范围 石油、化工，电力，冶炼，水处理，建筑，造船和食品机械等行业 产品别名 铬钼钢闸阀、不锈钢闸阀

    产品性能参数：

    Z41Y-16I、Z40Y-16I铬钼钢法兰闸阀主要性能参数
    型号 公称压力 适用温度/℃ 适用介质
    Z40Y-16I/Z41Y-16I 1.6MPa ≤550 水、蒸汽、油品、非腐蚀性介质
    Z40Y-25I/Z41Y-25I 2.5MPa
    Z40Y-40I/Z41Y-40I 4.0MPa
    Z40Y-64I/Z41Y-64I 6.4MPa
    Z40Y-100I/Z41Y-100I 10.0MPa
    Z40Y-160I/Z41Y-160I 16.0MPa

    产品零件材料：

    Z41Y-16I、Z40Y-16I铬钼钢法兰闸阀主要零件材料
    型号材料 阀体、阀盖、闸板 阀杆 密封面 填料
    Z40Y-16I/Z41Y-16I 碳素钢 铬不锈钢 堆焊硬质合金 石棉石墨或柔性石墨

    产品外形及结构尺寸：

    Z41Y-16I、Z40Y-16I铬钼钢法兰闸阀主要外形及结构尺寸
    DN闸阀口径 DN/in L D D1 D2 b z×Φd H≈ D0≈ 重量/kg
    50 2 178 152 120.5 120.5 16 4×Φ19 323 200 23
    65 21/2 190 178 139.5 139.5 18 4×Φ19 347 250 32
    80 3 203 190 152.5 152.5 19 4×Φ19 383 250 40
    100 4 229 229 190.5 190.5 24 8×Φ19 457 300 63
    125 5 254 254 216 216 24 8×Φ22 632 300 66
    150 6 267 279 241.5 241.5 26 8×Φ22 635 350 108
    200 8 292 343 298.5 298.5 29 8×Φ22 762 350 181
    250 10 330 406 362 362 31 12×Φ25 895 400 263
    300 12 356 483 432 432 32 12×Φ25 1080 500 346
    350 14 381 533 476 476 35 12×Φ29 1295 600 488
    400 16 406 579 540 540 37 16×Φ29 1435 600 621
    450 18 432 635 578 578 40 16×Φ32 1626 650 814
    500 20 457 698 635 635 43 20×Φ32 1829 650 992
    600 24 508 813 749.5 749.5 48 20×Φ35 2175 700 1492
    750 30 610 984 914.5 914 75 28×Φ35 2692 700 2272

    产品订货须知：

    一、①铬钼钢法兰闸阀产品名称与型号②铬钼钢法兰闸阀口径③是否带附件以便我们的为您正确选型。

    二、若已经由设计单位选定上海湖泉的铬钼钢法兰闸阀型号，请按铬钼钢法兰闸阀型号直接向我司销售部订购。

    三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的湖泉阀门专家为您审核把关。

    感谢您访问我们的网站【http://www.aiqupu.cn/】,如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。

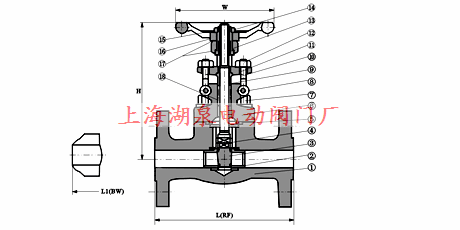

  • Z41Y-16I铬钼钢法兰闸阀|Z41W-16P/R不锈钢法兰闸阀结构图片

上一篇：PZ943W/H/F电动法兰式刀型闸阀(刀闸阀) / 下一篇：Z60H-16C/Z61H-16C铸钢焊接闸阀
