闸阀
阀门首页 > 产品展示 > 闸阀 >
产品名称：Z43WF无导流孔平板闸阀|Z43F带导流孔平板闸阀[ 2013-10-15 ]
- 订购热线：021-64162222
- 订购传真：021-62677999
- 质量稳定：实行全过程质量监控，细致入微全方位检测！
- 价格合理：高效内部成本控制，减少了开支，让利于客户
- 交货快捷：先进生产流水线，充足的备货，缩短了交货期！
- 产品介绍
- 规格尺寸
- 结构图片
平板闸阀简介：
平板闸阀是一种关闭件为平行闸板的滑动阀。其关闭件可以是单闸板或是其间带有撑开机构的双闸板。
闸板向阀座的压紧力是由作用与浮动闸板或浮动阀座的介质压力来控制。如果是双闸板平板闸阀，则两闸板间的撑开机构可以补充这一压紧力。
平板闸阀分类：
平板闸阀按驱动方式可分为手动平板闸阀、气动平板闸阀及电动平板闸阀。
按用途和使用场合可分为有导流孔平板闸阀、无导流孔平板闸阀、油田平板闸阀、管线平板闸阀及燃气平板闸阀等。
平板闸阀的特点：
1.阀座的密封结构应为弹性有预紧力，上、下游密封座同时密封的结构。阀座与密封物间始终为面对面密封。
2.阀座有自清洗功能，并且在阀门开启或关闭过程中不受气流的直接冲刷。阀座应由有润滑、不磨损材料制成。
3.阀门执行机构的故障不会影响到阀门的其它部分，维修和更换工作能够在不拆下阀门的情况下进行。
(1) 轭架套管 ：铝青铜轭架套管配置针形止推轴承，最大程度减少操作扭矩。
(2) 阀杆： 螺纹长度直到托架；销钉和点焊；具有稳定性。
(3) 压力密封 ：结构简单，配置分段扣环和镀银低碳钢垫圈，有助于拆卸和实现最好的阀帽密封。
(4) 阀座环 ： 焊接阀座环垂直于流动通道，易于维护。
(5) 执行机构 ： 这些阀门可以配置电动、液动或气动执行机构。DN300以下配置标准手动手轮，DN350以上配置斜齿轮操作机构。
(6) 轭架： 完全装配式轭架通过抗震测试，易于维护和安装执行机构。
(7) 压盖 ：两件式，自调节压盖，避免被弹出。
(8) 整体后座 :硬面，使用寿命最长。
(9) 阀瓣 : 弹簧负载阀瓣能够自行调节，减少执行机构的扭矩需求。
(10) 整体止动 :整体铸造托架止动装置，定位组装的托架阀瓣，使得阀座更加稳定可靠。
产品执行标准：
Z43WF无导流孔平板闸阀|Z43F带导流孔平板闸阀执行标准 设计规范 结构长度 连接法兰 试验与检验 压力-温度 产品标识 JB/T5298 JB/T5298 JB/79 JB/T5298 GB9131 GB/T12220 API6D API6D ANSI-16.5 API6D ANSI B16.34 MSS SP-25 产品性能参数：
Z43WF无导流孔平板闸阀|Z43F带导流孔平板闸阀主要性能参数 设计等级 常温下试验压力（MPa） 适用温度℃ 适用介质 壳体 左密封 左密封 低压密封 “G”型 “D”型 普通型 “抗硫”型 “基本”型 公称压力PN（MPa） 1.6 2.4 1.76 1.76 0.6 -29～50 -45～21 -2～121 H2S和CO2总含量大于500mg/m2的介质 石油天然气、水等 2.5 3.75 2.75 2.75 0.6 4.0 6.0 4.4 4.4 0.6 6.4 9.6 7.04 7.04 0.6 磅级Lb 150 3.0 2.2 2.2 0.6 300 7.7 5.6 5.6 0.6 产品零件材料：
Z43WF无导流孔平板闸阀|Z43F带导流孔平板闸阀主要零部件材料 阀门/阀盖 WCB WC6 A352-LCB A351-CF8M 闸板 2Cr13+ENP 20CrMoV+STL ANSO410+ENP ANSI316+ENP 阀杆 2Cr13 2Cr13 A182-A6a A182-A316S 阀座 25+PTFE 20CrMoV+STL A105+PTFE A182-F316+PTFE 填料 NBR/FPM 柔性石墨/Flexible Graphite 聚四氟乙烯/PTFE+FPM 垫片 - 螺栓 35 35CrMo A193-B7M A193-B8 适用介质 水、油口、蒸汽 蒸汽、油品 丙烷、乙烯 硝酸类 产品订货须知：
一、①平板闸阀产品名称与型号②平板闸阀口径③是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定上海湖泉的平板闸阀型号，请按平板闸阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的湖泉阀门专家为您审核把关。
感谢您访问我们的网站【http://www.aiqupu.cn/】,如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。

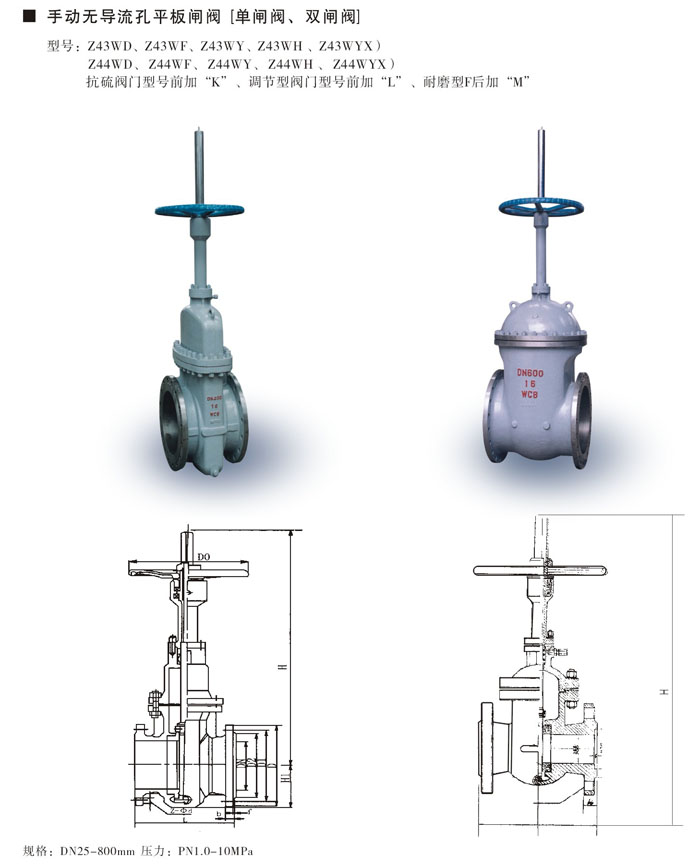

产品外形和连接尺寸：
Z43WF无导流孔平板闸阀|Z43F带导流孔平板闸阀主要外形和连接尺寸 1.6MPa DN L D D1 D2 Do f b H H1 n-Φd 凸面法法
RF
(K)Z43WF-16C
(K)Z543WF-16C
(K)Z643WF-16C
(K)Z943WF-16C50 178 160 125 100 250 3 16 584 80 4-Φ18 65 190 180 145 120 250 3 18 634 95 4-Φ18 80 203 195 160 135 250 3 20 688 100 8-Φ18 100 229 215 181 155 300 3 20 863 114 8-Φ18 125 254 245 210 185 350 3 22 940 132 8-Φ18 150 267 280 240 210 350 3 24 1030 150 8-Φ23 200 292 335 295 265 350 3 26 1277 168 12-Φ23 250 330 405 355 320 400 3 30 1491 203 12-Φ25 300 356 460 410 375 450 4 30 1701 237 12-Φ25 350 381 520 470 435 500 4 34 1875 265 16-Φ30 400 406 580 525 485 305 4 36 2180 300 16-Φ30 450 432 640 585 545 305 4 40 2440 325 20-Φ34 500 457 705 650 608 305 4 44 2860 360 20-Φ41 600 508 840 770 718 305 5 48 3450 425 20-Φ41 700 700
