电动闸阀开度指示机构如何调节压力

[ 2022-12-20 ]

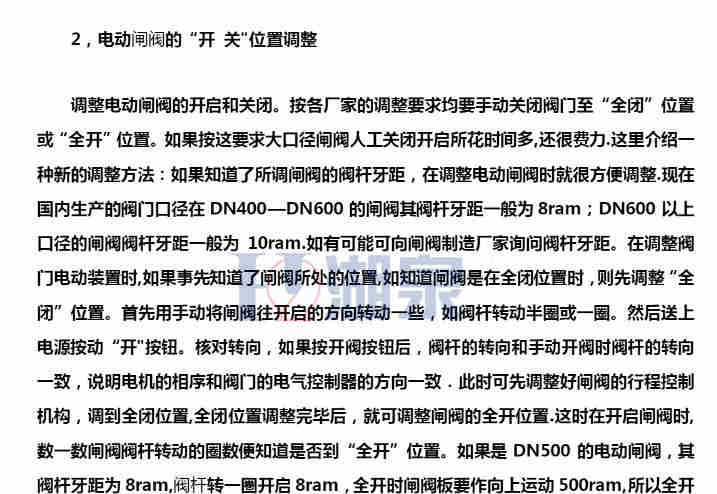

电动闸阀开度指示机构如何调节压力呢？转矩限制机构的调整电动闸阀在不同的地方使用因闸板两端的水压差或气压差不同，转矩限制机构可适当调整。在电动闸阀闸板两端方向水压或气压差低的地方使用时，转矩限制机构应调到较低力矩，在使用z系列或ZB并转矩限制机构时，所调整的转矩值就要求越大，反之就小。

阀门电动装置的开度指示机构的调整
在调整好力矩、行程的基础上调整现场开度指示机构，方法如下：
移动转圈数调整齿轮至所需的转圈数位置；
挂上电位器齿轮，拧紧电位器固定螺母并确定电位器齿轮的紧定螺钉是松开的；
手动或电动关闭阀门并面对指示盘观察电位器齿轮的旋向；
关到位后转动关向指示盘使标志对准指针；
按所观察电位器齿轮的旋向转动电位器轴至临近终端的位置，拧紧紧定螺钉；
电动或手动操作阀门至全开位置，保持关向指示盘不动，旋转开向指示盘使标志对准指针；
电动操作阀门检查闪光灯，阀门开的过程中红灯闪光，全开时红灯长亮；阀门关的过程中绿灯闪光，关到位时绿灯长亮。

1、电位限位的调整

松开形成挡块的螺钉，用螺丝刀轻敲行程挡块，即可调整行程挡块的角度，从而改变电位限位的开度角度。最后，切实紧固好行程挡块的螺钉。5、10、的行程挡块和行程开关布局图
25/50/100/200行程挡块和行程开关布局图

2、电位器的调整(开度型、智能型)
a. 电位器的电阻值为1千欧、5千欧。
b. 用手柄转动阀门到全闭位置。
c. 松开电位器，转动电位器齿轮，用万能表测量4-5接线端子间的电阻值，使得4-5的电阻值到5欧以下，紧固电位器固定螺钉。(如果是智能型的七线接插件连接时请测量队RV和RS两插孔的电阻值)

3、机械限位的调整
a、用手柄转动到全开位置
b、松开锁紧螺母，旋转调整螺钉，使之与机械挡块接触，然后，反方向旋转螺钉半圈，锁紧螺母。
c、同样方法，可进行全闭位置的机械挡块的调整。
