闸阀和电动执行机构力矩如何匹配呢

[ 2022-12-20 ]

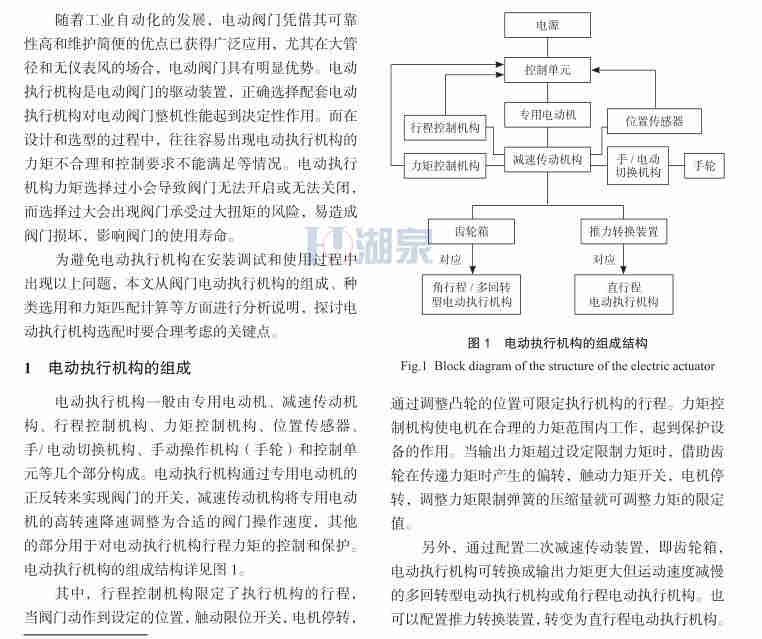

闸阀和电动执行机构力矩如何匹配呢？操作推力阀门电动执行机构的主机结构有两种：一种是不配置推力盘，直接输出力矩;另一种是配置推力盘，输出力矩通过推力盘中的阀杆螺母转换为输出推力。

输出轴转动圈数阀门电动执行机构输出轴转动圈数的多少与阀门的公称通径、阀杆螺距、螺纹头数有关，要按M=H/ZS计算(M为电动装置应满足的总转动圈数，H为阀门开启高度，S为阀杆传动螺纹螺距，Z为阀杆螺纹头数)。

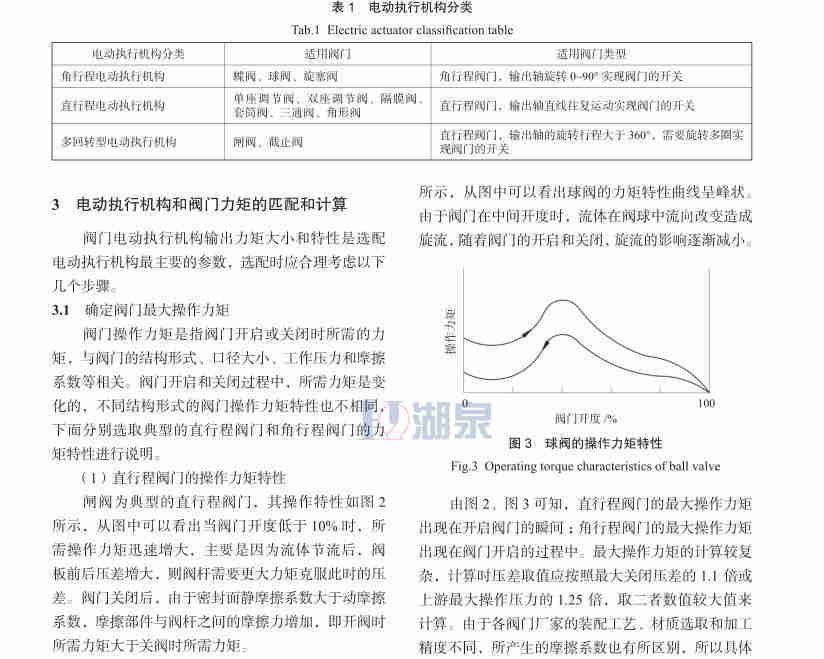

1、角行程电动执行器（转角<360度）；电动执行器输出轴的转动小于一周，即小于360度，通常为90度就实现阀门的启闭过程控制。此类电动执行器根据安装接口方式的不同又分为直连式、底座曲柄式两种。a)直连式：是指电动执行器输出轴与阀杆直连安装的形式。b)底座曲柄式：是指输出轴通过曲柄与阀杆连接的形式。此类电动执行器适用于蝶阀、球阀、旋塞阀等。
2、多回转电动执行器(转角>360度)；此类电动执行器适用于闸阀、截止阀等。
3、直行程电动执行器(直线运动)；此类电动执行器适用于单座调节阀、双座调节阀等。

根据使用环境和防爆等级要求，阀门的电动装置可分为普通型、户外型、隔爆型、户外隔爆型等。
根据阀门所需的扭力确定电动装置的输出扭力。
阀门启闭所需的扭力决定着电动装置选择多大的输出扭力，一般由使用者提出或阀门厂家自行选配，做为执行器厂家只对执行器的输出扭力负责，阀门正常启闭所需的扭力由阀门口径大小、工作压力等因素决定，但因阀门厂家加工精度、装配工艺有所区别，所以不同厂家生产的同规格阀门所需扭力也有所区别，即使是同个阀门厂家生产的同规格阀门扭力也有所差别，当选型时执行器的扭力选择太小就会造成无法正常启闭阀门，因此电动装置必需选择一个合理的扭力范围。
