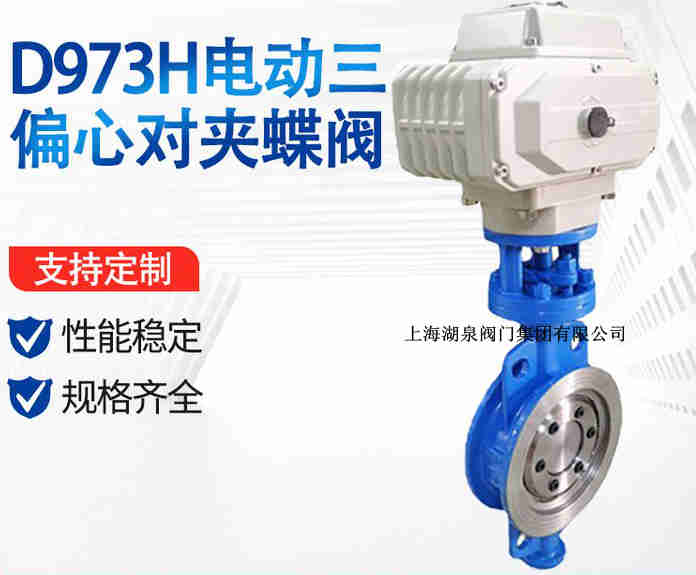

上海湖泉阀门集团有限公司对夹式电动蝶阀接线图和安装图，电动对夹式蝶阀根据220V/380V/DC24V等开关电源为led驱动器，但不一样的工作电压及控制方式，所相匹配的布线方法也均不一样，客户需开展详尽掌握及认知能力！对夹式蝶阀的结构比较短小，占用空间小，安装的时 候先用对夹式蝶阀专用法兰将其固定，然后将固定好的对 夹式法兰放入管道两端法兰中间，用螺栓穿过对夹式蝶阀 专用法兰和管道法兰将其固定，就可实现对管路中流体介 质的控制（如果管道上没有法兰，则需要将蝶阀专用法兰 焊接在管道上）。对夹式蝶阀产品占用空间小的特性，让其特 别适合空间狭窄或管道之间距离比较小的场合安装使用。阀放置于预安装的两片对夹蝶阀专用 法兰之间，注意将法兰螺栓孔与蝶阀阀体圆孔对齐。将螺栓和螺母插入法兰孔将阀体与法兰连接，校 正一下法里面的平整度，但注意不要把螺栓螺母拧的过 紧。

开关型带有源灯指示电动蝶阀接线图，共有5根接线，1，2，3是控制部分，1，4，5是反馈部分 2，开关型带无源触点型反馈电动蝶阀接线图，1，2，3是控制部分接线，4，5，6为无源触点反馈 3，开关型带开度信号反馈电动蝶阀接线图。1，2，3为控制接线部分，4，5，6为反馈部分，输出0-5K的电阻值，可以选定 4，AC380V三相电源电动蝶阀接线图 5，智能调节式电动蝶阀接线图，输入输出4－20mA 。

对夹式电动蝶阀接线图和安装图

电动执行器	普通开关型、无源触点开关型 电位计型带电阻输出 电位计型带4-20mA 调节型输入输出4-20mA
防爆电动执行器	EX dⅡBT4   EX d11 CT6 调节型、开关型
电压	AC220V AC110V AC380 DC12V DC24V DC110V
公称通径	DN15-100mm
公称压力	1.0-1.6MPa
适用温度	EPDM:-30~+100℃ PTFE:-30~+120℃
连接方式	对夹式、凸耳对夹式
阀体结构	A型、LT型
阀体材质	球墨铸铁、304、316
阀板材质	球墨铸铁、304、316
阀座衬里	EPDM、PTFE
适用介质	水液，气体，油类等
电动阀门接线图及工作原理


 对夹式电动蝶阀接线图和安装图主要尺寸

DN （mm）	NPS (inch)	L	D	D1	D2	F	B	N-?D	W	D0	H	WT(kg)
		PN0.6MPa
40	1 1/2	106	130	100	80	3	16	4-?14	160		140	10
50	2	108	140	110	90	3	16	4-?14	200		160	12
65	2 1/2	112	160	130	110	3	16	4-?14	250		160	13
80	3	114	185	150	125	3	18	4-?18	250		170	14
100	4	127	205	170	145	3	18	4-?18	300		180	16
125	5	140	235	200	175	3	20	8-?18	300		275	18
150	6	140	260	225	200	3	20	8-?18		200	295	38
200	8	152	315	280	255	3	22	8-?18		200	320	74
250	10	250	370	335	310	3	24	12-?18		240	385	105
300	12	270	435	375	362	4	24	12-?23		240	390	142
350	14	290	485	445	412	4	26	12-?23		240	460	179
400	16	310	535	495	462	4	28	16-?23		280	510	220
450	18	330	590	550	518	4	28	16-?23		280	540	268
500	20	350	640	600	568	4	30	16-?23		320	570	378
600	24	390	755	705	670	5	30	20-?25		320	660	608
700	28	430	860	810	775	5	32	24-?25		360	710	1050
800	32	470	975	920	880	5	34	24-?30		360	780	1320
900	36	510	1075	1020	980	5	36	24-?30		380	885	1795
1000	40	550	1175	1120	1080	5	36	28-?30		400	990


1、将蝶阀放置于预安装的两片法兰之间，注意螺栓孔要整齐对齐。
2、将四对螺栓螺母轻轻插入法兰孔，将螺母稍加拧紧以校正法兰面的平面度；
3、将法兰利用点焊固定于管道上；
4、对夹式电动蝶阀接线图和安装图将蝶阀移出；
5、对夹式电动蝶阀接线图和安装图将法兰完全焊接固定在管道上；
6、待焊口冷却后再安装蝶阀。保证蝶阀在法兰中有足够活动空间以防止阀门被损坏，并保证阀板有一定的开度；
7、校正蝶阀位置并将四对螺栓拧紧，（注意不要拧得过紧）
8、将蝶阀打开，保证阀板能自由开闭，然后使阀板轻微开启；
9、交叉均衡将所有螺母拧紧；
10、对夹式电动蝶阀接线图和安装图再次确认蝶阀能自由开闭，注意：确认阀板没有碰到管道。
