产品名称：电动闸阀执行机构[ 2020-04-13 ]

: 订购热线：021-64162222

: 订购传真：021-62677999

: 质量稳定：实行全过程质量监控，细致入微全方位检测！

: 价格合理：高效内部成本控制，减少了开支，让利于客户

: 交货快捷：先进生产流水线，充足的备货，缩短了交货期！

产品介绍
规格尺寸

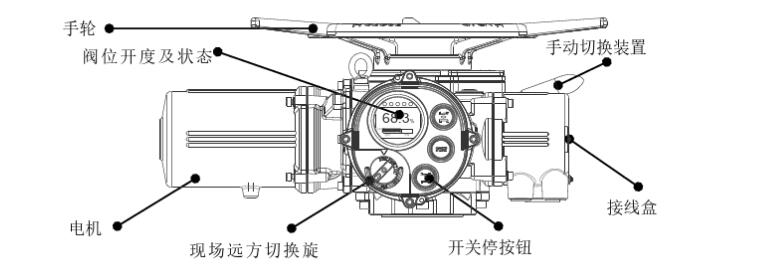

结构图片

一、电动闸阀执行机构产品概述
我公司生产的电动闸阀执行机构是一款可以接受外部控制命令,驱动电机和减速器将动力传递至阀门,并对阀门开度进行伺服控制的设备。它采用先进的设计制造理念，非侵入式流线结构，编码器行程技术，在控制上比进口品牌更加优化，更贴近国内市场的自动化控制要求，是电力、石化、环保、冶金、水处理等领域阀门控制的优选品牌。

二、电动闸阀执行机构产品特点
1、外壳采用铝合金压铸,线条流畅,体积和重量仅相当于同类产品的35%.
2、智能型、开关式、各类信号输出型等能满足各类自动化控制的需求.
3、一体化输出、智能控制模块集成于电动执行器内,可适应各种配套功能的需要.
4、多种电源、多种速度:可满足多种工况的需求.
5、多种保护、使用方便:过热保护、过载保护、双重限位.免加油、防尘、防水、防锈、可任意角度安装.

三、电动闸阀执行机构技术参数
1 电源：常规，三相380V（50Hz）
特殊，三相660V、415V（50Hz 、60Hz）；
单相220V、110V（50Hz 、60Hz）
2 工作环境：
2.1 环境温度：-20~+60℃ （特殊订货-40~+80℃）。
2.2 相对湿度：≤95%（25℃时）。
2.3 防护类型：户外型用于无易燃、易爆和无腐蚀性介质的场所。隔爆型产品有dⅠ和dⅡBT4两种，dⅠ适用于煤矿非采掘工作面；dⅡBT4用于工厂，适用于环境为ⅡA、ⅡB级T1~T4组的爆炸性气体混合物。
2.4 防护等级：IP55（特殊订货IP65、IP67）。
3 工作制：短时10分钟（特殊订货30分钟）。

四、电动闸阀执行机构产品订货须知
1、产品名称与型号，如有特殊要求，订货时必须说明，若不说明则按本公司规定提供。
2、执行器、阀门电动装置配套的阀门介质、温度、压力、口径。
3、环境具有爆炸性气体必须说明，并必须符合本说明书中防爆标志的规定。
4、请写明连接尺寸标准，阀杆直径及伸出长度，若连接尺寸与本说明书不符，可与本公司协商解决。
5、手轮顺时针旋转为关阀，如与此相反必须说明。

五、电动闸阀执行机构性能参数

型号	公称转矩 (N.m）	大控制转矩 (N.m）	小控制转矩 (N.m）	输出轴转圈数 (圈)	允许通过阀杆直径 (mm)	手动速比	输出转速 (r/min）	电机功率 (kw）	重量 (kg）
DZBZ5	50	75	≤25	150	28	1∶1	18	0.12	28
DZBZ10	100	150	≤50	160			24、36	0.25 0.37	61
DZBZ15	150	225	≤75					0.37 0.55	63
DZBZ20	200	300	≤100		40			0.55 0.75	63
					28
DZBZ30	300	450	≤150		40		24	0.75	65
					28
DZBZ45	450	675	≤225	110	48		24	1.1	110
							36	1.5
DZBZ60	600	900	≤300				24	1.5	112
							36	2.2
DZBZ90	900	1350	≤450		60		24	2.2	139
					48		36	3.0
DZBZ120	1200	1800	≤600		60		24	3.0	142
					48
DZBZ180	1800	2160	≤900	140	70	25∶1	24	4.0	261
							36	5.5
DZBZ250	2500	3000	≤1250				24	5.5	264
DZBZ350	3500	4200	≤1750		75	13∶1	18	7.5	430
DZBZ500	5000	6000	≤2500					10	440
DZBZ800	8000	9600	≤4000	120	80	90∶1	12	13	800
DZBZ1000	10000	12000	≤5000		100			15	820
