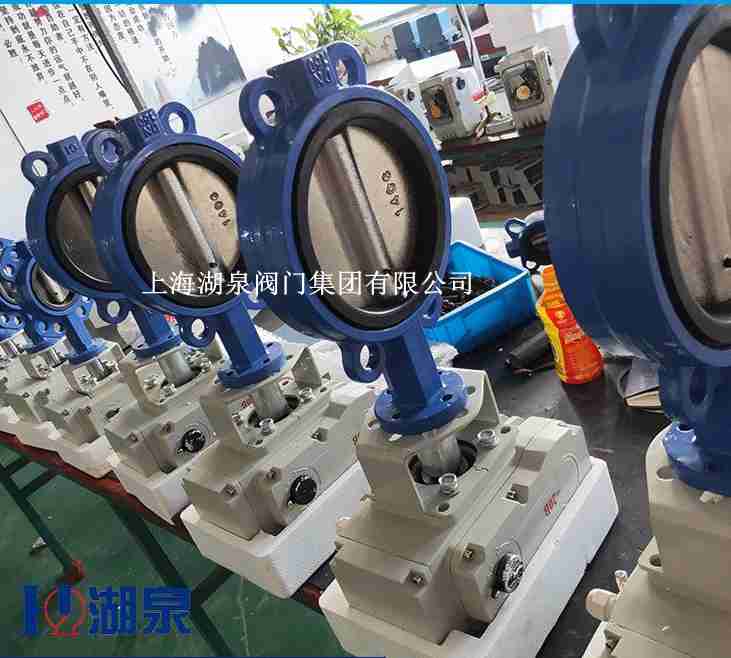

上海湖泉阀门集团有限公司电动

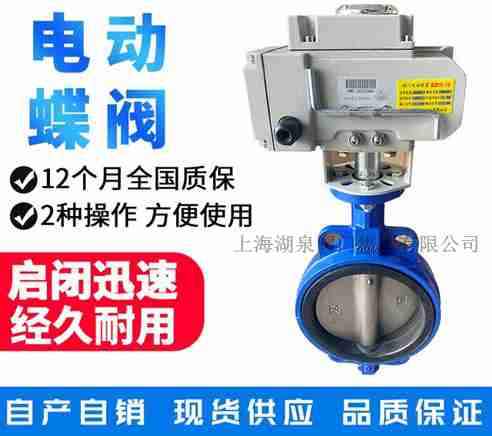

对夹式蝶阀/电动法兰蝶阀,DN50--DN700 单价/台湖泉阀门 D971X-16/700 D971X-16/700 0 现货 - + 气动对夹式蝶阀/电动对夹式蝶阀/电动法兰蝶阀,DN50--D...D971X-10P智能调节电动蝶阀概述: 电动蝶阀是以电动执行器与蝶阀的的结合而称谓,相同需要的扭力配置以符合国际通用的ISO5211连接标准平台以及互为的±5°微调,... D971X-10P智能调节电动蝶阀概述: 电动蝶阀是以电动执行器与蝶阀的的结合而称谓,相同需要的扭力配置以符合国际通用的ISO5211连接标准平台以及互为的±5°微调,...d971-16c DN700对夹式电动蝶阀产品概述 该蝶阀主要适用于水厂、电厂、钢厂冶炼、造纸、化工、饮食等系统供排水用,尤为适用自来水管路上作为调节流量设备...
湖泉阀门厂家
对夹式电动蝶阀安装尺寸图表 通径 DN(mm) L D N-φD H2 H1 W1 W2 40 33 --- --- 48 210 138 76 50 42.6 125 4-Φ18 70 314 160 137 65 45.6 145 4-φ18...对夹式电动蝶阀D971X技术参数: 公称通径DN(mm)50~1600 公称压力PN(MPa)0.61.01.6 试验压力强度试验0.91.52.4 密封试验0.661.11.76 气密封试验0.60.60.6 适用温度≤150℃ 适用介质...D971X电动对夹式软密封蝶阀 采用双偏心结构,具有越关越紧的密封功能,密封性能可靠。密封副材料选用不锈钢和丁腈耐油橡胶配对,使用寿命长。橡胶密封圈即可位于阀体上,也可以蝶阀是用圆盘式启闭件往复回转90°左右来开启、关闭或调节介质流量的一种阀门。蝶阀不仅结构简单、体积小、重量轻、材料耗用省、安装尺寸小、驱动力矩小、操作简便、迅速,并且还...
可选用3810系列或NA系列电子式角行程执行机构.亦可选用PSQ系列或DYR系列。电动硬密封对夹蝶阀 主要性能规范公称通径DN(mm)50-1200 公称压力PN(MPa) 1.0 1.6 公称压力PS(MPa) 强度试验 1.5 2...电动对夹式蝶阀/电动法兰蝶阀,带定位装置DN50--DN700 D971X-10/600图片、价格对夹式
电动蝶阀是用双头螺栓将阀门连接在两管道法兰之间,法兰式蝶阀是阀门上带有法兰,用螺栓将阀门上两端法兰连接在管道法...D971X-6/10/16 对夹式电动软密封蝶阀主要外形连接尺寸单位(mm): 0.6MPa DN L H HO A B DO 50 43 63 438 125 125 110 n-Фd 4-14 DO 125 1.0MPa n-Фd 4-18 DO 1...,是工业自动化控制领域中的重要执行单元。电动调节蝶阀安装要点两大分析:安装位置、高度、进出口方向必须符合设计要求,注意介质...电动蝶阀系列电动对夹式蝶阀阀门型号:D971X,D971F46,D973H 通径规格:DN50~DN1200 结构形式:中线式、三偏心 阀体材质:球墨铸铁、铸钢WCB、不锈钢304、316 公称压力:PN...
对夹式
电动蝶阀d971-10/16 DN700规格型号尺寸上海湖泉对夹式蝶阀的蝶板安装于管道的直径方向。阀门则呈全开状态。 对夹式蝶阀结构简单、体积小、重量轻。蝶阀有弹性密封和金属密封两种密封型式。弹性密封阀门,密封圈...电动蝶阀可用于闭式/开式水系统 全系列蝶阀口径DN50… DN700 阀体承压达16 bar 一体化铸造的标准顶法兰,可以直接安装执行器 外翻EPDM(乙丙橡胶)阀座能气密性 阀板为球墨铸铁...工业自动化控制领域中的重要执行单元。电动调节蝶阀安装要点两大分析:安装位置、高度、进出口方向必须符合设计要求,注意介质流动的方向应与阀体所...电动对夹式蝶阀主要技术参数 公称通经DN(mm)50~2000 公称压力PN(Mpa)0.61.01.62.5 密封试验(Mpa)0.661.11.762.75 强度试验(Mpa)0.91.52.43.75 适用温度碳钢:-29℃~425℃ 不锈钢:-4...

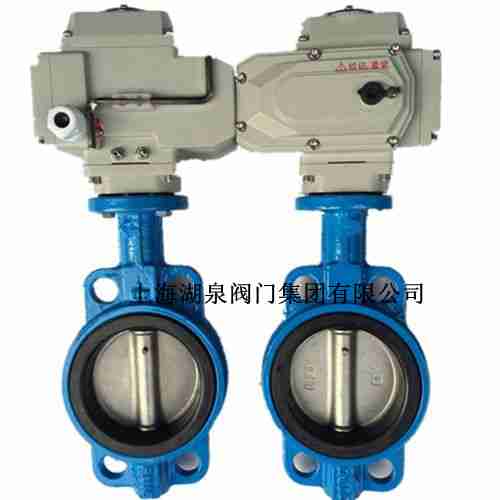

对夹式电动蝶阀d971-10/16 DN700规格型号尺寸
主要尺寸 |
法兰尺寸 |
L |
L2 |
H |
H1 |
1.0MPa |
1.6MPa |
2.5MPa |
D |
D1 |
n-Фd |
D |
D1 |
n-Фd |
D |
D1 |
n-Фd |
50 |
108 |
43 |
63 |
530 |
165 |
125 |
4-18 |
165 |
125 |
4-18 |
165 |
125 |
4-18 |
65 |
112 |
46 |
70 |
530 |
185 |
145 |
4-18 |
185 |
145 |
4-18 |
185 |
145 |
8-18 |
80 |
114 |
46 |
83 |
565 |
200 |
160 |
4-18 |
200 |
160 |
8-18 |
200 |
160 |
8-18 |
100 |
127 |
52 |
105 |
600 |
220 |
180 |
8-18 |
220 |
180 |
8-18 |
235 |
190 |
8-22 |
125 |
140 |
56 |
115 |
640 |
250 |
210 |
8-18 |
250 |
210 |
8-18 |
270 |
220 |
8-26 |
150 |
140 |
56 |
137 |
705 |
285 |
240 |
8-22 |
285 |
240 |
8-22 |
300 |
250 |
8-26 |
200 |
152 |
60 |
164 |
775 |
340 |
295 |
8-22 |
340 |
295 |
12-22 |
360 |
310 |
12-26 |
250 |
165 |
68 |
206 |
945 |
395 |
350 |
12-22 |
405 |
355 |
12-26 |
425 |
370 |
12-30 |
300 |
178 |
78 |
230 |
1070 |
445 |
400 |
12-22 |
460 |
410 |
12-26 |
485 |
430 |
16-30 |
350 |
190 |
78 |
248 |
1140 |
505 |
460 |
16-22 |
520 |
470 |
12-26 |
555 |
490 |
16-33 |
400 |
216 |
102 |
289 |
1210 |
565 |
515 |
16-26 |
580 |
525 |
16-26 |
620 |
550 |
16-36 |
450 |
222 |
114 |
320 |
1335 |
615 |
565 |
20-26 |
640 |
585 |
16-30 |
670 |
600 |
20-36 |
500 |
229 |
127 |
342 |
1415 |
670 |
620 |
20-26 |
715 |
650 |
20-30 |
730 |
660 |
20-36 |
600 |
267 |
154 |
413 |
1605 |
780 |
725 |
20-30 |
840 |
770 |
20-33 |
845 |
770 |
20-39 |
700 |
430 |
165 |
478 |
1844 |
895 |
840 |
24-30 |
910 |
840 |
24-36 |
960 |
875 |
24-42 |
800 |
470 |
190 |
525 |
2040 |
1015 |
950 |
24-33 |
1025 |
950 |
24-39 |
1085 |
990 |
24-48 |
900 |
510 |
203 |
585 |
2255 |
1115 |
1050 |
28-33 |
1125 |
1050 |
28-39 |
1185 |
1090 |
28-48 |
1000 |
550 |
216 |
640 |
2380 |
1230 |
1160 |
28-36 |
1255 |
1170 |
28-42 |
1320 |
1210 |
28-56 |
1200 |
630 |
254 |
755 |
2640 |
1455 |
1380 |
32-39 |
1485 |
1390 |
32-48 |
1530 |
1420 |
32-56 |
对夹式电动蝶阀d971-10/16 DN700规格型号尺寸
公称通径DN(mm) |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
600 |
700 |
800 |
900 |
1000 |
额定流量系数Cv |
110 |
180 |
232 |
368 |
656 |
1000 |
1760 |
3390 |
4730 |
6700 |
8900 |
10500 |
14800 |
20500 |
31000 |
43000 |
55600 |
70700 |
允许压差(MPa) |
≤ 公称压力 |
动作范围 |
0~90° |
泄露量 |
按GB/T4213-92,为Kv值的10-4 |
基本误差 |
±2.5% |
回差 |
±2.5% |
死区 |
1% (可调) |
可调范围 |
50:1 |
对夹式电动蝶阀d971-10/16 DN700规格型号尺寸
公称通径 DN(mm) |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
600 |
700 |
800 |
900 |
1000 |
L1 |
43 |
46 |
49 |
56 |
64 |
70 |
71 |
76 |
83 |
92 |
102 |
113 |
127 |
154 |
165 |
190 |
203 |
216 |
H |
112 |
115 |
120 |
140 |
170 |
180 |
210 |
240 |
290 |
320 |
350 |
380 |
410 |
470 |
550 |
640 |
710 |
770 |
n-φd |
4-18 |
4-18 |
8-18 |
8-18 |
8-18 |
8-22 |
12-22 |
12-26 |
12-26 |
16-26 |
16-30 |
20-30 |
20-33 |
20-36 |
24-36 |
24-39 |
28-39 |
28-42 |
H1 |
根据所配执行机构而定 |
A |
根据阀门所需力矩而定,配置机型不同,外形尺寸也不相同 |
D1 |
125 |
145 |
160 |
180 |
210 |
240 |
295 |
355 |
410 |
470 |
525 |
585 |
650 |
770 |
840 |
950 |
1050 |
1170 |
