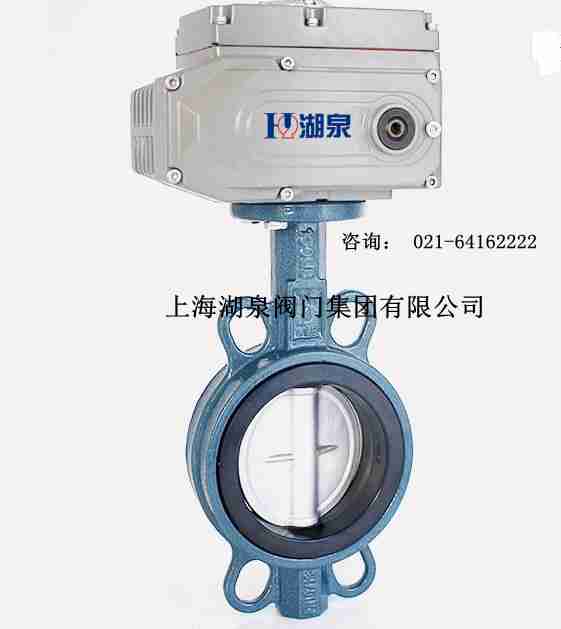

上海湖泉阀门集团有限公司d971x电动对夹式蝶阀价格生产厂家，不同的地方电动蝶阀所用的材质也是不一样的，价格也是不一样的。咨询：021-64162222  电动对夹式软密封蝶阀D971X由四氟密封蝶阀和不锈钢阀板、阀杆构成。适用于温度≤150℃，弱腐蚀或洁净度有一定要求工况，高温高压工况可选用三偏心硬密封阀体。蝶阀对夹式 结构简单,密封可靠,开启轻便,寿命长,维护方便等优点!蝶阀对夹式 被广泛应用于给排水,建筑消防等系统各种管道上,尤其在消防管路中，D971X-10/16电动对夹蝶阀介绍电动对夹式软密封蝶阀D971X由橡胶密封蝶阀和球墨阀板、阀杆构成。适用于温度≤150℃,弱腐蚀或洁净度有一定要求工况,高温高压工况可选用三偏心硬密封阀体。D971X电动对夹式蝶阀是采用一体化结构,接入220VAC电源即可控制运转,也可加入控制?？?输入控制信号(4-20mADC或1-5VDC)进行调节控制。电动对夹式蝶阀具有功能强,体积小,轻便宜人,性...D971X、D971F电动对夹式蝶阀概述: 电动对夹式蝶阀该产品由橡胶密封蝶阀和碳钢或不锈钢阀板、阀杆构成。适用于温度≤80～120℃如食品、化工、石油、电力、轻纺、造纸等给排水、气体管道上作调节流。

上海湖泉阀门集团有限公司专业销售【对夹式电动蝶阀】,对夹式电动蝶阀D971X,密封形式分为(三偏心金属密封、中线软密封、双偏心软密封)几种形式,采用回转型电动执行器和对夹式蝶阀阀体组...D971X电动对夹蝶阀结构特点 电动对夹蝶阀采用中线式碟板与短结构钢板焊接的新型结构形式设计制造的,结构紧凑、重量轻、便于安装、流阻小、流通量大,避免高温膨...结构特点与用途 D971X对夹式电动蝶阀采用对夹中心板式结构,主要由阀体,阀板,阀轴,阀座及传动装置组成,结构简单紧凑,小巧轻便,运输,安装,拆卸方便;90°的启闭,开关迅速,操作扭矩小,省力轻巧;密封性...D971X软密封电动对夹蝶阀采用了多种零件材质配对，可适用于淡水、污水、海水、蒸汽、天然气、食品、医药、油品及各种酸碱介质的管道，适用温度-10°C +150°C,连接标准符合GB2555-81标准。

上海湖泉d971x电动对夹式蝶阀价格，尺寸表

公称通径		结构长度 （标准值）	外形尺寸（参考值）				连接尺寸（标准值）
							0.6MPa		1.0 MPa		1.6 MPa
毫米	英寸	L	H	Ho	A	B	D0	n-d	D0	n-d	D0	n-d
50	2	43	63	438	125	125	110	4-14	125	4-18	125	4-18
65	21/2	46	70	453	125	125	130	4-14	146	4-18	145	4-18
80	3	46	83	478	125	125	150	4-18	160	8-18	160	8-18
100	4	52	105	519	125	125	170	4-18	180	8-18	180	8-18
125	5	56	115	713	325	245	200	8-18	210	8-18	210	8-18
150	6	56	137	749	325	245	225	8-18	240	8-22	240	8-22
200	8	60	164	843	325	245	280	8-18	295	8-22	295	12-22
250	10	68	206	947	363	313	335	12-18	350	12-22	355	12-26
300	12	78	230	1013	363	313	395	12-22	400	12-22	410	12-26
350	14	78	248	1046	363	313	445	12-22	460	16-22	470	16-26
400	16	102	289	1135	363	313	495	16-22	515	16-26	525	16-30
450	18	114	320	1328	465	439	550	16-22	565	20-26	585	20-30
500	20	127	343	1226	546	431	600	20-22	620	20-26	650	20-33
600	24	154	413	1394	546	556	705	20-26	725	20-30	770	20-36
700	28	165	478	1534	546	556	810	24-26	840	24-30	840	24-36
800	32	190	525	1659	546	556	920	24-30	950	24-33	950	24-39
900	36	203	585	1748	617	706	1020	24-30	1050	28-33	1050	28-39
1000	40	216	640	1805	632	706	1120	28-30	1160	28-36	1170	28-42
1200	48	254	755	2035	632	706	1340	32-33	1380	32-39	1390	32-48
1400	56	279	910	2310	790	1338	1560	36-36	1590	36-42	1590	36-48
1600	64	318	1030	2845	868	1476	1760	40-36	1820	40-48	1820	40-56
1800	72	356	1140	3060	868	1476	1970	44-39	2020	44-48	2020	44-56
2000	80	406	1250	3350	965	1600	2180	48-42	2230	48-48	2230	48-62


上海湖泉d971x电动对夹式蝶阀价格，尺寸表技术参数


规格DN	A	B	C	D	L	D1	D2	Φ1	Φk	E	R1	R2	Φ2	f	J	X	W*W	重量
											（PN10）	(PN16)						Weight（kg）
32	125	73	32.9	35.8	32	100	100	7	65	50	R9.5	R9.5	12.6	10			9*9	1.6
40	125	73	33	39	32	110	110	7	65	50	R9.5	R9.5	12.6	10			9*9	1.8
50	125	73	43	52	32	125	125	7	65	50	R9.5	R9.5	12.6	10			9*9	2.3
65	136	82	46	64	32	145	145	7	65	50	R9.5	R9.5	12.6	10			9*9	3
80	142	91	45.21	78	32	160	160	7	65	50	R9.5	R9.5	12.6	10			9*9	3.7
100	163	107	52.07	104	32	180	180	10	90	70	R9.5	R9.5	15.77	12			11*11	5.2
125	176	127	55.5	123	32	210	210	10	90	70	R9.5	R9.5	18.92	12			14*14	6.8
150	196	143	55.75	155	32	240	240	10	90	70	R11.5	R11.5	18.92	12			14*14	8.2
200	228	170	60.58	202	45	295	295	12	125	102	R11.5	R11.5	22.1	15			17*17	14
250	258	204	68	250	45	350	355	12	125	102	R11.5	R14	28.45	15			22*22	23
300	292	240	76.9	301	45	400	410	12	125	102	R11.5	R14	31.6	15			22*22	32
350	336	270	76.17	333.3	45	460	470	14	150	125	R11.5	R14	31.6	18	34.6	8		43
400	368	325	85.7	389.6	51	515	525	18	175	140	R14	R15.5	33.15	23	36.15	10		57
450	400	356	104.6	440.5	51	565	585	18	175	140	R14	R14	38	23	10.95	10		78
500	438	395	130.28	492	64	620	650	18	175	140	R14	R14	41.14	27	44.12	10		105
600	562	475	151.36	593	70	725	770	22	210	165	R15.5	R15.5	50.65	27	54.62	16		192
