产品名称：j961y dn20/25/32/50/80/100电动焊接截止阀[ 2021-01-07 ]

订购热线：021-64162222
订购传真：021-62677999
质量稳定：实行全过程质量监控，细致入微全方位检测！
价格合理：高效内部成本控制，减少了开支，让利于客户
交货快捷：先进生产流水线，充足的备货，缩短了交货期！
  • 产品介绍
  • 规格尺寸
  • 结构图片

  • 一、j961y dn20/25/32/50/80/100电动焊接截止阀产品描述

    上海湖泉J961Y电动截止阀供应商，它由截止阀与Z型多回转电动执行器组成，可以接受380VAC的电压即可实现远程开关操作，适用于公称压力PN1．6～16MPa，工作温度-29～550℃的石油、化工、制药、化肥、电力行业等各种工况的管路上，切断或接通管路介质。驱动方式有手动、齿轮传动、电动、气动等。

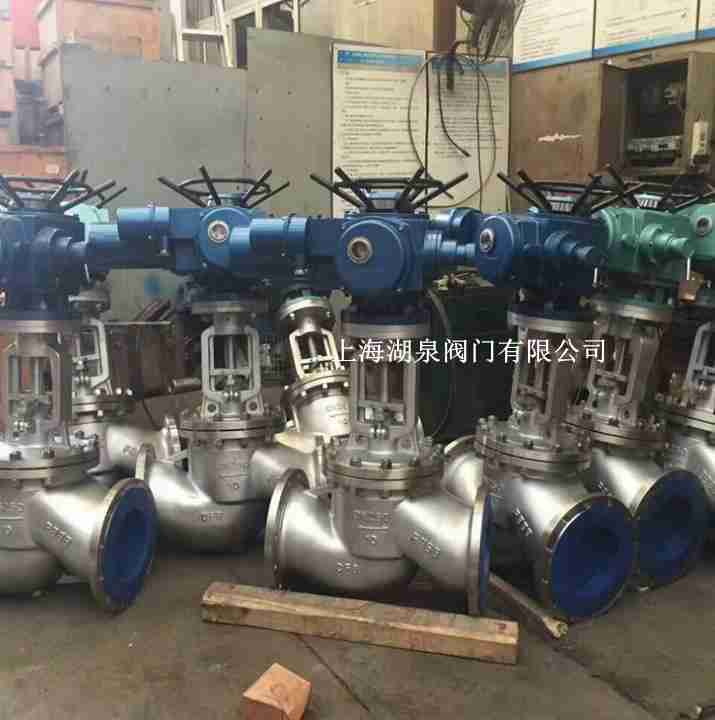

     j961y电动焊接截止阀

    二、j961y dn20/25/32/50/80/100电动焊接截止阀主要特点及用途

    1、适用于水、蒸汽、油品管路上，具有耐高温、耐高压的特点。
    2、多种结构形式，便于用户选择。
    3、阀门与管路连接采用焊接式结构，安装方便，无泄漏。
    4、密封面不易磨损、擦伤、密封性能好、寿命长。
    5、结构紧凑、启闭性好、高度小、维修方便。
    主要优点：
    1）与闸阀相比，截止阀的结构较简单，制造与维修都较方便。
    2）密封面不易磨损、擦伤，密封性较好，寿命较长。
    3）启闭时阀瓣行程较小，启闭时间较短，阀门高度较小。

    三、j961y dn20/25/32/50/80/100电动焊接截止阀主要尺寸

    公称通径
    DN    		 J961(H,Y)-100、200、250、320 J961Y-P54/100V、P54/140V、P54/170V
    主要外形尺寸和连接尺寸/mm
    L D1 D2 D3 ∝ H
    15 150 17 36 / 37.5o 518
    20 135 170 22 42 / 37.5o 518
    25 135 170 26 42 / 37.5o 518
    32 170 180 31 44 / 37.5o 560
    40 230 38 60 / 37.5o 545
    50(1) 250 50 82 / 32o 728
    50(2) 320 350 50 82 / 32o 748
    65 370 260 69 1OO 11O 32o 829
    80 400 430 470 84 108 130 32o 898
    100 455 560 107 144 165 32o 913



  • 四、j961y dn20/25/32/50/80/100电动焊接截止阀主要尺寸

    电动截止阀
