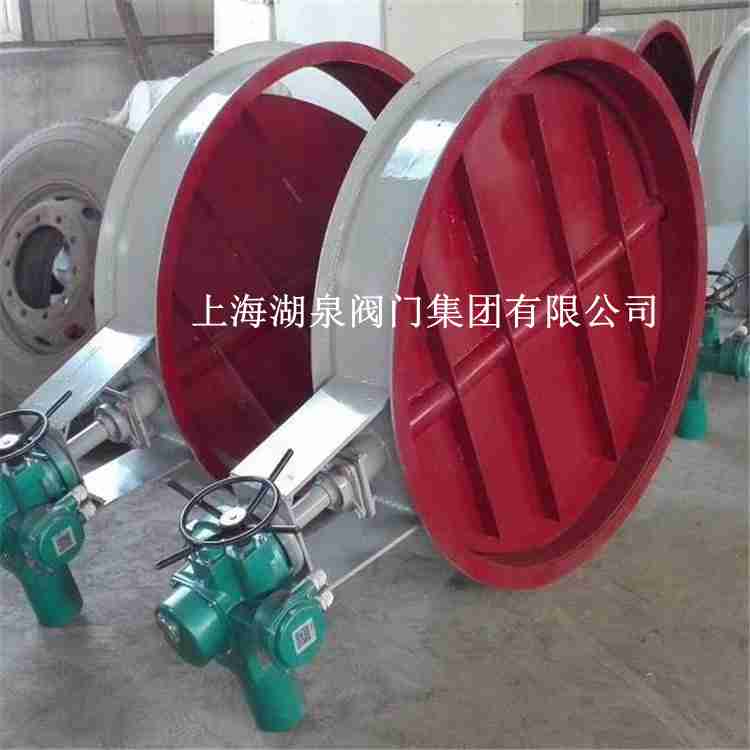

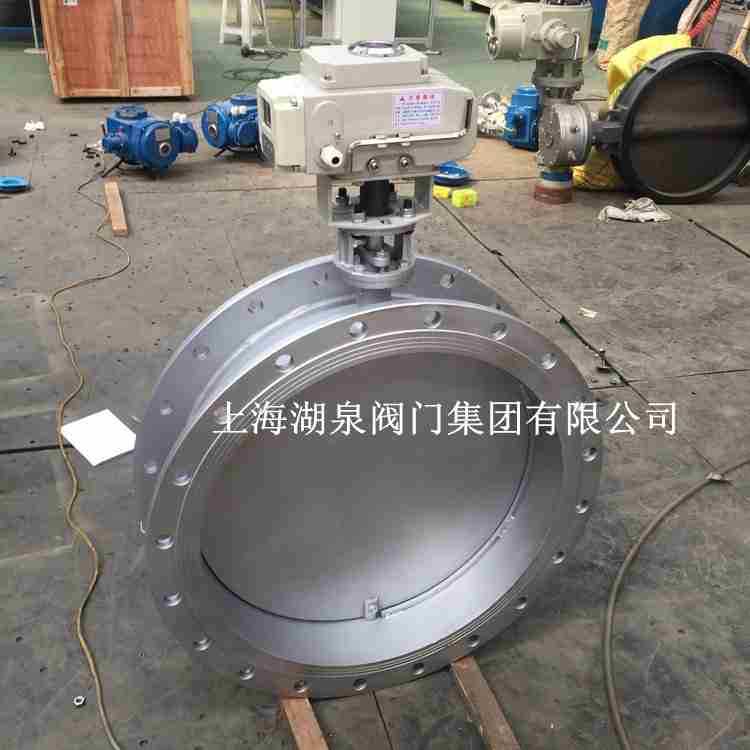

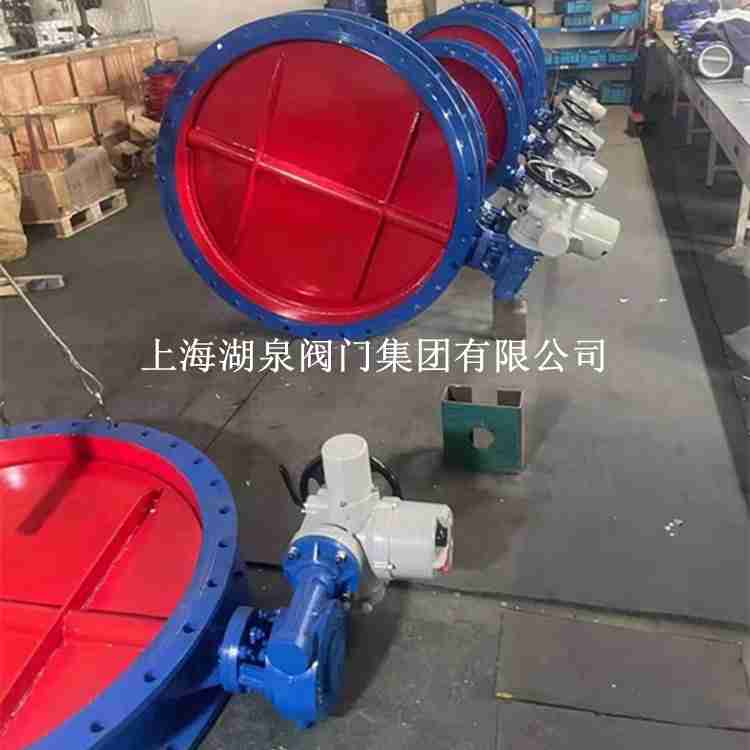

上海湖泉阀门集团有限公司dn500电动通风蝶阀生产厂家规格型号参数型号 dn500 电动通风蝶阀适用于冶金、环保、化工、建材、电站、玻璃等行业中的通风、环保工程的含尘冷风或热风气体管道中,作为气体介质调节流量或切断装置。通风蝶阀,电动风阀,专业生产厂家,专业生产通风蝶阀,欢迎来电咨询,生产经验丰富,通风蝶阀采用与阀体相同材料加工成密封圈,其适用温度随阀体选材而定,公称压力≤0.6MP工,一般适用工业、冶金、环保等管道作通风调节介质流量之用。 湖泉阀门通风电动蝶阀的蝶板与阀体间的间隙很大,有足够的膨胀空间,所以在使用过程中它可以有效的防止因为温度变化带来的热胀冷缩的情况,也就不会产生蝶板卡死的现象了。专业生产电动通风蝶阀,厂家直销,来图定制,按需生产.湖泉电动通风蝶阀手动通风蝶阀 规格多,型号全,质量可靠,值得信赖，电动通风蝶阀 概述 电动通风调节蝶阀,由角型程电子式电动执行器和蝶形阀调节机构组成。采用ALS型、HQ型、3810型全电子式电动执行器为通风蝶形阀的驱动装置。

电动调节通风蝶阀D941W-0.1C DN500用途: 本电动蝶阀是一种非密闭型蝶阀,广泛适用于建材、冶金、矿山、电力等生产过程种介质温度≤300℃公称压力为0.1Mpa的管道上,用以连通、启闭或...D941W-1C电动通风蝶阀一般适用工业、冶金和环保等管道作通风调节介质流量之用。耐压比较低,通风管道专用自动化控制(开关型电动蝶阀),控制电压AC380V. D941W-1C电...DN500电动通风蝶阀应用于化工、建材、电站、玻璃等行业中的通风、环保工程的含尘冷风或热风气体管道中,作为气体介质调节流量或切断的管道控制装置。D941W-1C-DN500 d941w电动通风蝶阀-dn500整体调节型电动通风蝶阀-电动烟气蝶阀采用钢板焊接制造,具有结构尺寸短,重量轻,安装方便等特点。该阀驱动力矩小,启闭灵活,操作方便。阀体上设置油密封挡圈...上海湖泉阀门集团有限公司生产的电动通风蝶阀,D941W电动通风蝶阀具有结构简单、重量轻、操作力矩小、启闭迅速、动作灵活、流通能力大、调节精度高等特点。  D941W电动通风蝶阀,由角...型号 dn500 电动通风蝶阀适用于冶金、环保、化工、建材、电站、玻璃等行业中的通风、环保工程的含尘冷风或热风气体管道中,作为气体介质调节流量或切断装置。


湖泉阀门厂家开关型电动通风蝶阀D941W-1C DN500 电动烟道蝶阀产品说明: 电动通风蝶阀采用与阀体相同材料加工成密封圈,其适用温度随阀体选材而定,公称压力≤0.6MP工,一般适用工业、冶金、...型号 D941W-1C DN500 烟道蝶阀 DN400电动烟气通风蝶阀 D941W-1C电动通风蝶阀产品特点: 设计新颖、合理、结构独特,重量轻,启闭迅速。力矩小,操作方便,省力灵巧。 采用适应的...DN500 公称通径 DN500 安装尺寸 DN500 规格 DN500 可售卖地 全国 用途 风量调节 材质 碳钢 型号 D941W-1C-DN500 高温烟气电动蝶阀-开关型电动通风蝶阀简介:高温烟气电动蝶阀-开关型电动通风蝶阀驱... 上海湖泉电动烟道通风蝶阀 D941W-0.1C-DN500 电动通风蝶阀 高温蝶阀 电动硬密封蝶阀采用钢板焊接制造,具有结构尺寸短,重量轻,安装方便等特点。该阀驱动力矩小,启闭灵活,操作方便。阀体上设置油密封挡圈,密...电动通风蝶阀采用中线式碟板与短结构钢板焊接的新型结构形式设计制造的,结构紧凑、重量轻、便于安装、流阻小、流通量大,避免高...通风电动蝶阀,有对夹,法兰,焊接等多种连接方式可供选择,用于介质的开关或调节.通风电动蝶阀,密封好,寿命长,性能稳定,性价比高,欢迎咨询合作.人工在线,快速沟通报价。

 dn500电动通风蝶阀规格型号参数

公称通径 DN(mm)	L	H	Ho	0．05-0.1MPa				0．25MPa				0．6MPa
				D	Dr	D2	n-d	D	D1	D2	n-d	D	D1	D2	n-d
100	127	105	486	210	170	144	4-18	210	170	144	4-19	210	170	144	4-19
125	140	120	516	240	200	174	8-18	240	200	174	8-19	240	200	174	8-19
150	140	132	541	265	225	199	8-18	265	225	199	8-19	265	225	199	8-19
200	152	160	779	320	280	254	8-18	320	280	254	8-19	320	280	254	8-19
250	165	187	836	375	335	309	12-18	375	335	309	12-19	375	335	309	12-19
300	178	220	901	440	395	363	12-22	440	395	363	12-23	440	395	363	12-23
350	190	245	954	490	445	413	12-22	490	445	413	12-23	490	445	413	12-23
400	218	270	1003	540	495	463	16-22	540	495	463	16-23	540	495	463	16-23
450	222	297	1058	595	550	518	16-22	595	550	518	16-23	595	550	518	16-23
500	229	322	1111	645	600	568	20-22	645	600	568	20-23	645	600	568	20-23
600	267	377	1233	755	705	667	20-26	755	705	667	20-26	755	705	667	20-26
700	292	430	1338	860	810	772	24-26	860	810	772	24-26	860	810	772	24-26
800	318	487	1452	975	920	878	24-30	975	920	878	24-30	975	920	878	24-31
900	330	537	1588	1075	1020	978	24-30	1075	1020	978	24-30	1075	1020	978	24-31
1000	410	587	1689	1175	1120	1078	28-30	1175	1120	1078	28-30	1175	1120	1078	28-31
1200	470	702	1938	1375	1320	1280	32-30	1375	1320	1280	32-30	1405	1340	1295	32-34
1400	530	895	2670	1575	1520	1480	36-30	1575	1520	1480	36-30	1630	1560	1510	36-37
1600	600	995	2810	1790	1730	1690	40-30	1790	1730	1690	40-30	1830	1760	1710	40-37
1800	670	1095	3020	1990	1930	1890	44-30	1990	1930	1890	44-30	2045	1970	1915	44-40
2000	760	1200	3220	2190	2130	2090	48-30	2190	2130	2090	48-33	2265	2180	2125	48-43
2200	800	1310	3430	2405	2340	2295	52-33	2405	2340	2295	52-33	2475	2390	2335	52-43
2400	850	1420	3650	2605	2540	2495	56-33	2605	2540	2495	56-33	2685	2600	2545	56-43
2600	900	1530	3920	2805	2740	2695	60-33	2805	2740	2695	60-33	2905	2810	2750	60-49
2800	950	1640	4140	3030	2960	2910	64-36	3030	2960	2910	64-36	3115	3020	2960	64-49
3000	1000	1760	4360	3230	3160	3110	68-36	3230	3160	3110	68-36	3315	3220	3160	68-49
3200	1100	1870	4620	3430	3360	3310	72-36	3430	3360	3310	72-36	3525	3430	3360	72-49
3400	1200	1980	4840	3630	3560	3510	76-36	3630	3560	3510	76-36	3735	3640	3560	76-49
3600	1200	2120	5060	3840	3770	3720	80-36	3840	3770	3720	80-36	3970	3860	3720	80-56
3800	1200	2230	5400	4045	3970	3920	80-39	4045	3970	3920	80-39	4180	4070	3970	80-62
4000	1300	2390	5620	4245	4170	4120	84-39	4245	4170	4120	84-39	4380	4270	4170	84-62
