电动对夹式蝶阀d971x dn250 图片，规格，安装

[ 2021-11-19 ]

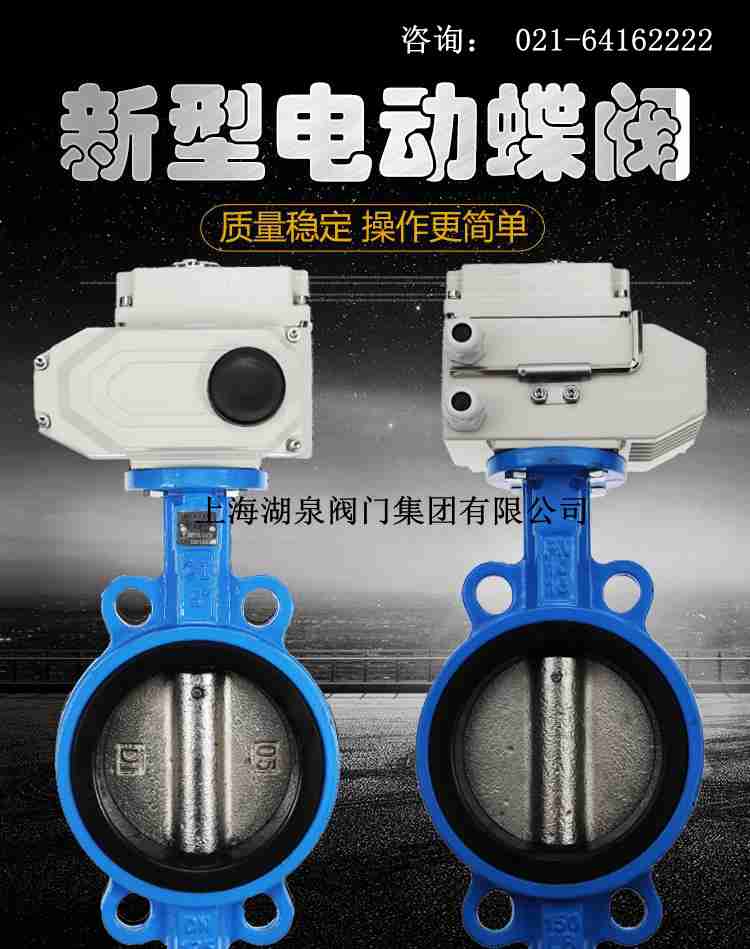

电动对夹式蝶阀d971x dn250 产品图片，规格，安装，咨询： 021-64162222 。

电动对夹式蝶阀d971x dn250 产品规格

公称通径	DN（mm）	50～800
公称压力	PN（MPa）	0.6	1.0	1.6
试验压力	强度试验	0.9	1.5	2.4
	密封试验	0.66	1.1	1.76
	气密封试验	0.6	0.6	0.6
适用介质	空气、水、污水、蒸气、煤气、油品等。
驱动形式	手动、蜗杆蜗轮传动、气传动、电传动。
零件名称	材料
阀体	球墨铸铁、铸钢、合金钢、不锈钢
蝶板	铸钢、不锈钢及材料
密封圈	橡胶、聚四氟
阀杆	2Cr13、不锈钢
填料	O型圈、柔性石墨O

零件名称	材料
阀体	各种橡胶、聚四氟
蝶板	灰铸铁、球墨铸钢、铸钢、不锈钢及特殊材料
密封圈	球墨铸铁、铸钢、合金钢、不锈钢
阀杆	2Cr13、不锈钢
填料	O型圈、柔性石墨

称通径 (DN)	L	D1	D	z-φd	H	H0	A	B
50	43	125	165	4-18	63	315	180	65
65	46	145	185	4-18	70	330	180	65
80	46	160	200	8-18	83	390	245	72
100	52	180	220	8-18	105	431	245	72
125	56	210	250	8-18	115	455	245	72
150	56	240	285	8-22	137	626	355	93
200	60	295	340	8-22	164	720	350	93
250	68	350	395	12-22	206	800	550	350
300	78	400	445	12-22	230	860	600	350
350	78	460	505	16-22	248	883	600	350
400	102	515	565	16-26	289	972	600	350
450	114	565	615	20-26	320	1043	750	380
500	127	620	670	20-26	343	1098	750	380
600	154	725	780	20-30	413	1236	750	380
700	165	840	895	24-30	478	1431	750	380
800	190	950	1015	24-33	525	1488	750	380

电动对夹式蝶阀d971x dn250 产品怎么安装
电动对夹式蝶阀d971x dn250安装开始操作前，用空气喷洗清除配管上的外物，配管内面用清水清洗干净。仔细核对电动蝶阀使用情况是否与其性能规范相符；（温度、压力），检查电动蝶阀通道及密封面是否有杂物，并及时清除，开箱后电动蝶阀要及时安装，请勿随意松动阀门上的任何紧固螺钉或螺母；对夹式电动蝶阀必须使用专用的蝶阀法兰片。对夹电动蝶阀可以安装在任意角度的管道上，为了维护方便建议不要倒置安装。 7、蝶电动对夹式蝶阀d971x dn250法兰盘在安装时必须确保法兰面和密封橡胶对中，螺钉均匀拧紧，密封面必须贴合完整；如果出现螺钉拧紧力度不均匀会出现橡胶凸起卡住蝶板，或顶住蝶板造成阀杆处泄漏。
电动对夹式蝶阀d971x dn250的安装首先在安装前要需平放，切记不可随意的磕碰，在安装的时候将它拉制成安装的长度之后，在现场管道电动对夹式蝶阀d971x dn250的设计当中，没有经过特殊的允许是不可以随意拆卸对夹式蝶阀，这是我们要在安装前知道的。同时大家还要知道，对夹式电动蝶阀可以安装在任意的位置，但对夹式蝶阀安装完成之后就需要沿线铺设蝶阀，对夹式电动蝶阀做一个支架，而支架一旦做成之后，在用的时候就严格禁止将支架卸掉。
