软密封蝶阀阀门首页 > 产品展示 > 蝶阀 > 软密封蝶阀 >

产品名称：d341x-16c软密封蝶阀[ 2021-08-26 ]

订购热线：021-64162222
订购传真：021-62677999
质量稳定：实行全过程质量监控，细致入微全方位检测！
价格合理：高效内部成本控制，减少了开支，让利于客户
交货快捷：先进生产流水线，充足的备货，缩短了交货期！
  • 产品介绍
  • 规格尺寸
  • 结构图片
  • 产品名称：软密封法兰蝶阀
    产品型号：D341X-16C
    公称通径：DN50~2000mm
    公称压力：PN0.6~1.6MPa
    适用介质：水、油、及弱腐蚀性液体
    适用温度：-30~200℃
    操作方式：手动、蜗杆蜗轮传动、气传动、电传动
    控制电压：AC220V、DC220V、DC24V
    控制方式：开关型、调节型、智能一体化
    设计标准：GB/T12238-1989 JB/T8692-1998
    法兰连接尺寸：GB/T9115.1-2000
    结构长度：GB/T12221-1989
    压力试验：GB/T13927-1992;JB/T9092-1999

    一、d341x-16c软密封蝶阀产品概述

    上海湖泉阀门D341X-10C/16C法兰软密封蝶阀采用双偏心结构，具有越关越紧的密封功能，密封性能可靠。密封副材料选用不锈钢和丁腈耐油橡胶配对，使用寿命长。橡胶密封圈即可位于阀体上，也可以位于蝶板上，可适用不同特点的介质，供用户选择。蝶板采用框架结构，强度高，过流面积大，流阻小。整体烤漆、能有效地防止锈蚀且只要更换密封阀座密封材料，就可使用于不同介质。本蝶阀具有双向密封功能，安装时不受介质流向的控制，也不受空间位置的影响，可在任何方向安装。本阀结构独特，操作灵活，省力，方便。被广泛用于水厂、电厂、钢厂、造纸、化工、轻纺、食品等给排水、气体管道上作调节流量和截流介质的作用。

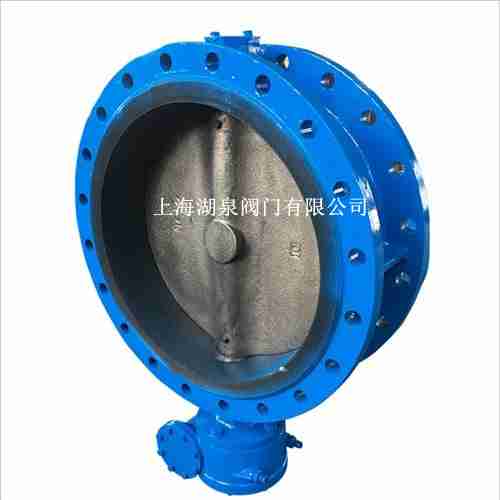

    d341x-16c软密封封蝶阀　　

    二、d341x-16c软密封蝶阀产品结构特点

    D341X-10C/16C软密封法兰蝶阀主要由阀体，阀板，阀轴，阀座及传动装置组成，结构简单紧凑，小巧轻便，运输，安装，拆卸方便；90°的启闭，开关迅速，操作扭矩小，省力轻巧；密封性能好，使用寿命长，可达到零泄露；其流量特性近似于直线，调节性能好。阀门为橡胶密封，关闭时蝶板和阀座密封性能良好，双向密封性能优良，扭矩值小，阀门在工作压力下保持100%零泄漏，且蝶板与阀座密封之间的磨擦小。阀门由阀轴驱动阀板，阀板做90°转动。蝶板启闭灵活，无卡涩、跳动现象，扭矩小。　　

    三、d341x-16c软密封蝶阀主要结束参数

    公称通经DN（mm） 50～2000 50～1600
    公称药理PN（MPa） 0.6 1.0 1.6
    密封试验（MPa） 0.66 1.1 1.76
    强度试验（MPa） 0.9 1.5 2.4
    适用温度 丁腈橡胶：-40℃～90℃氟橡胶：-20℃～200℃
    适用介质 水、空气、天然气、油品及弱腐蚀性流体
    泄漏率 符合GB/T13927-92标准
    驱动方式 蜗轮传动、电动、气动、液动

    四、d341x-16c软密封蝶阀 主要零部件材料

    零件名称 材料
    阀体 WCB、QT450-10、HT200、HT250
    蝶板 WCB、QT450-10、HT200、HT250
    阀轴 2Cr13
    密封圈 丁腈耐油橡胶
    填料 柔性石墨

    五、d341x-16c软密封蝶阀密封材料

    材料品种 氯丁橡胶 丁腈橡胶 乙丙橡胶 聚四氟乙烯 硅橡胶 氟橡胶
    代号 ×或 0rJ XA或orJA XB或orJB xC、JC或0rF XD或orJD × E或orJE
    耐温度 82℃ 93℃ 150℃ 232℃ 250℃ 204℃
    耐温度 -40℃ -40℃ -40℃ -268℃ -70℃ -23℃
    适用工作温度 ≤65℃ ≤80℃ ≤120℃ ≤200℃ ≤200℃ ≤180℃
