法兰球阀阀门首页 > 产品展示 > 球阀 > 法兰球阀 >

产品名称：电动球阀q941f-25c dn400生产公司[ 2022-08-12 ]

订购热线：021-64162222
订购传真：021-62677999
质量稳定：实行全过程质量监控，细致入微全方位检测！
价格合理：高效内部成本控制，减少了开支，让利于客户
交货快捷：先进生产流水线，充足的备货，缩短了交货期！
  • 产品介绍
  • 规格尺寸
  • 结构图片

  • 一、电动球阀q941f-25c dn400生产公司介绍

    上海湖泉电动球阀q941f-25c dn400生产公司,生产厂家，该产品适用于经常操作、两位切断、调节的场合。球阀与执行机构的连接采用直连方式,有开关型和调节型两种。具有连线简单,结构紧凑、尺寸小、重量轻、阻力小、动作稳定可靠等优点。提供全套工程阀门解决方案,电动法兰球阀售前、售中、售后专业服务。 电动法兰球阀产品详情 名称:电动法兰球阀 型号:Q941F 口径:DN15-DN300 压力:1.6MPa≈16.0M.. 密封性能优良,流通能力大,流阻系数小,结构简单,维修方便,使用寿命长,阀体通道和连接管径相等并成一直径,介质几乎可以毫无损失的流过,. 免费提供法兰电动球阀法兰电动球阀选型,报价,阀门资料图纸等,欢迎咨询!

    电动球阀q941f-25c

    二、电动球阀q941f-25c dn400生产公司技术参数

    公称通径DN（mm） DN15~DN250
    公称压力 PN1.0/1.6/2.5/4.0/6.4MPa
    适用介质 水、石油、硝酸类、醋酸类、粘性流体、浆料、强氧化性介质等
    适用温度 -40℃~+80℃（PTFE/PPL密封）-40℃~+350℃(金属密封)
    泄漏量 负荷ANSI B16.104标准
    球体转角 90°
    阀体材质 WCB，304，316
    阀座材料 聚四氟乙烯（常温），特制PPL（高温），金属密封（高温）

    三、电动球阀q941f-25c dn400生产公司主要性能规范

    试验压力 （Mpa） 公称压力（Mpa） 压力级（class） JIS(Mpa)
    1.6 2.5 4.0 6.4 10.0 150 300 600 10K 20K
    强度试验 2.4 3.8 6.0 9.6 15.0 3.1 7.8 15.3 2.4 3.8
    密封试验 1.8 2.8 4.4 7.0 11.0 2.2 5.6 11.2 1.5 2.8
    气密试验 0.5～0.7


    四、电动球阀q941f-25c dn400生产公司主要零件材质

    零件名称 材 料
    阀体 WCB ZG1Cr18Ni9Ti CF8 (304) CF3 (304L) ZG1Cr18Ni12Mo2Ti CF8M(316) CF3M (316L)
    球体、阀杆 2Cr13 1Cr18Ni9Ti 0Cr19Ni9 (304) 00Cr19Ni11 (304L) 1Cr18Ni12Mo2Ti 0Cr17Ni12Mo2 (316) 00Cr17Ni12Mo2 (316L)
    密封圈 聚四氟乙烯(PTFE)、增强聚四氟乙烯(PPL)、对位聚苯 柔性石墨
    适用介质 水、气体、蒸汽、油品等 硝酸等腐蚀性介质 强氧化性介质 醋酸等腐蚀介质 尿素等腐蚀性介质

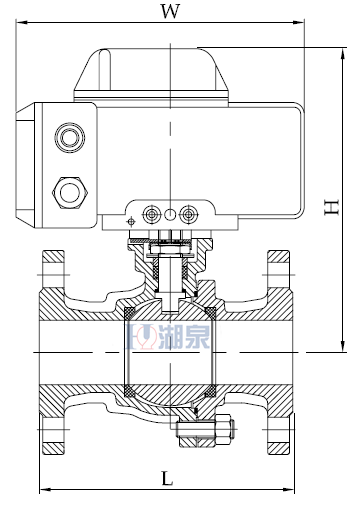

  • 五、电动球阀q941f-25c dn400生产公司主要规格尺寸

    公称压力DN L D H L1 D1 b Z-d1 H1
    压力 1.6/2.5/4.0 1.6/2.5/4.0     1.6/2.5/4.0 1.6/2.5/4.0 1.6/2.5/4.0
    15 130/130/140 95 275 157 65 14/16/16 4-14 48
    20 140/140/150 105 280 157 75 14/16/16 4-14 53
    25 150/150/165 115 287 157 85 14/16/16 4-14 58
    32 165/165/180 135 354 208 100 16/16/18 4-18 68
    40 180/180/200 145 312 208 110 16/16/18 4-18 73
    50 200/200/220 160 325 208 125 16/20/20 4-18 80
    65 220/220/250 180 335 256 145 18/22/22 4-18/8-18/8-18 90
    80 250/250/280 195 365 256 160 20/22/22 8-18 98
    100 280/280/320 215/230/230 400 256 180/190/190 20/24/24 8-18/8-23/8-23 120
    125 320/320/360 245/270/270 420 256 210/220/220 24/28/30 8-23/8-25/8-25 140
    150 360/360/400 280/300/300 440 256 240/250/250 24/28/30 8-23/8-25/8-25 167
    200 400/400/550 335/360/375 470 256 295/310/320 26/34/38 12-23/12-25/12-30 210
    250 630 750 405 470 545 380
    300 750 870 460 530 580 380

  • 电动球阀q941f-25c dn400生产公司
