产品名称： dn350镶铜密封电动铸铁闸阀[ 2023-03-17 ]

订购热线：021-64162222
订购传真：021-62677999
质量稳定：实行全过程质量监控，细致入微全方位检测！
价格合理：高效内部成本控制，减少了开支，让利于客户
交货快捷：先进生产流水线，充足的备货，缩短了交货期！
  • 产品介绍
  • 规格尺寸
  • 结构图片

  • 一、 dn350镶铜密封电动铸铁闸阀产品介绍

    上海湖泉阀门集团有限公司 铸铁闸阀生产厂家,资质齐全,生产周期短， DN350铸铁手动法兰暗杆铜芯闸阀 结构紧凑, 铸铁暗杆闸阀是闸阀的结构形式之一、并且有一个相应的立杆闸阀,两者之间的区别是它们的外观和结构特征,铸铁闸阀适用于石油、化工、制药、电力等行业,在公称压力≤1.0MPa的蒸汽、水、油类介质的管路上作启闭用。暗杆闸阀,驱动方式可选用手动、蜗轮、气动、电动,连接方式可选用...广泛用于石油、化工、制药、电力等行业,在蒸气、水、油类介质的管路上作启闭用。

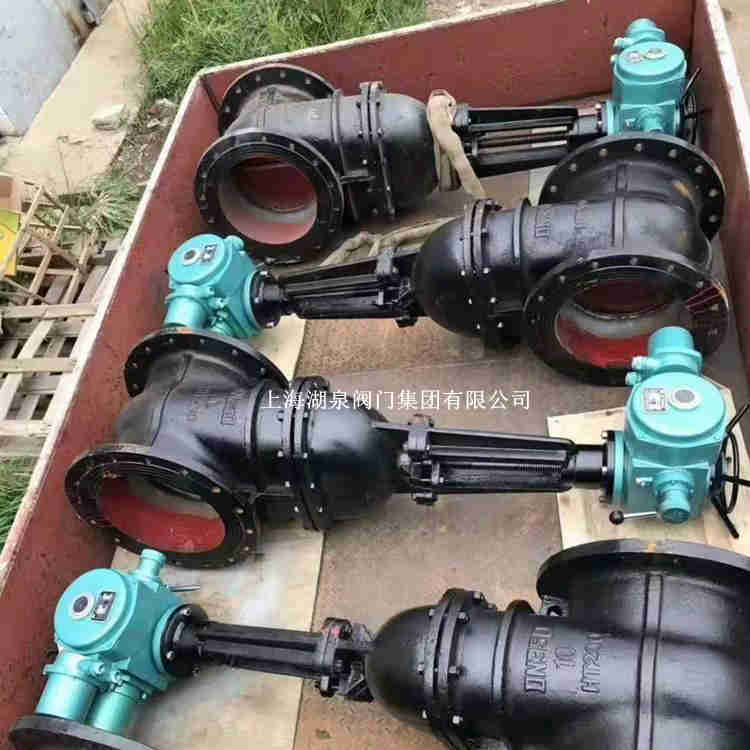

    dn350镶铜密封电动铸铁闸阀

    二、 dn350镶铜密封电动铸铁闸阀产品技术参数

    Z41T、Z41W、Z41H 型 PN10~PN40 法兰连接铁制明杆闸阀主要性能参数
    型号 PN 工作压力/MPa 适用温度/℃ 适用介质
    Z41T-10 10 1.0 0~200 水、蒸汽、油品
    Z41T-16 16 1.6 0~200 水、蒸汽、油品
    Z41T-16Z 16 1.6 -20~120 水、非腐蚀性液体、饱和蒸汽
    Z41T-16Q 16 1.6 0~200 水、蒸汽、油品
    Z41W-10 10 1.0 0~200 水、蒸汽、油品
    CZ41W-16 16 1.6 0~200 水、蒸汽、油品
    Z41W-16Q 16 1.6 0~200 水、蒸汽、油品
    Z41H-10 10 1.0 0~200 水、蒸汽、油品
    Z41H-16 16 1.6 0~200 水、蒸汽、油品
    Z41H-16Q 16 1.6 0~200 水、蒸汽、油品
    Z41H-25Q 25 2.5 0~200 水、蒸汽、油品
    Z41H-40Q 40 4.0 0~200 水、蒸汽、油品

    Z41T、Z41W、Z41H 型 PN10~PN40 法兰连接铁制明杆闸阀零部件材料
    型号 材料
    阀体、阀盖、闸板 阀杆 手轮
    Z41T-10 灰铸铁 不锈钢 铸铁
    Z41T-16 灰铸铁 不锈钢 铸铁
    Z41T-16Z 铸铁 黄铜 -
    Z41T-16Q 球墨铸铁 不锈钢 铸铁
    Z41W-10 灰铸铁 不锈钢 铸铁
    CZ41W-16 灰铸铁 不锈钢 铸铁
    Z41W-16Q 球墨铸铁 不锈钢 铸铁
    Z41H-10 灰铸铁 不锈钢 铸铁
    Z41H-16 灰铸铁 不锈钢 铸铁
    Z41H-16Q 球墨铸铁 不锈钢 铸铁
    Z41H-25Q 球墨铸铁 不锈钢 铸铁
    Z41H-40Q 球墨铸铁 不锈钢 铸铁

    Z41T、Z41W、Z41H 型 PN10~PN40 法兰连接铁制明杆闸阀主要外形及结构尺寸（mm）
    DN L D D1 D2 z×Φd b f H关 H开 D0
    50 180 160 125 100 4×Φ18 20 3 295 346 180
    65 190 180 145 120 4×Φ18 20 3 323 408 180
    80 203 195 160 135 4×Φ18 22 3 377 465 200
    100 230 215 180 155 8×Φ18 22 3 433 542 200
    125 255 250 210 184 8×Φ18 24 3 527 662 240
    150 267 280 240 210 8×Φ23 24 3 596 754 240
    200 330 335 295 265 8×Φ23 26 3 772 984 320
    250 380 390 350 320 12×Φ23 28 3 904 1168 320
    300 420 440 400 368 12×Φ23 28 4 1045 1357 400
    350 450 500 460 428 16×Φ32 30 4 1177 1542 400
    400 480 565 515 482 16×Φ25 32 4 1345 1795 500
    450 510 615 565 532 20×Φ25 32 4 1510 1975 640
    500 540 670 620 585 20×Φ25 34 4 1615 2102 640
    600 600 780 725 685 20×Φ30 36 5 2120 2740 729
