产品名称：ZDLM型电子式电动套筒调节阀[ 2013-10-15 ]

订购热线：021-64162222
订购传真：021-62677999
质量稳定：实行全过程质量监控，细致入微全方位检测！
价格合理：高效内部成本控制，减少了开支，让利于客户
交货快捷：先进生产流水线，充足的备货，缩短了交货期！
  • 产品介绍
  • 规格尺寸
  • 结构图片

  • 产品说明：

    ZDLM型电子式电动套筒调节阀：由PS系列或3610系列直行程电动执行机构和低流阻直通单座阀组成。(也可配其它品牌直行程执行机构)。电动执行机构为电子式一体化结构，内有伺服放大 器,输入控制信号(4-20mADC或1-5VDC)及电源即可控制阀门开度,达到对压力、流量、液位、温度等工参数的调节。具有动作灵敏、连线简单、流 量大、体积小、调节精度高等特点?？刂凭群托阅鼙菵KZ型有明显提高。

    产品性能参数：

    ZDLM型电子式电动套筒调节阀主要性能参数
    公称通径DN 25 32 40 50 65 80 100 125 150 200 250 300
    阀座直径dn (mm) 25 32 40 50 65 80 100 125 150 200 250 300
    额定流量系数Kv 10 20 25 40 63 100 155 250 370 580 900 1300
    行程mm 16 25 40 60 100 100
    公称压力(MPa) 1.6，2.5、4.0、6.4MPa
    阀体可选材质 WCB、CF8,CF3,CF3M,CF8M
    阀芯可选材质 304,316
    允许压差△MPa ≤公称压力MPa
    流量特性 等百分比特性，线性特性和快开特性
    基本误差% ±2.5
    回差% 2.5
    死区% 1.0
    始终点偏差% ±2.5
    额定行程偏差% 2.5
    允许泄漏量Q Kv值的0.05%
    可调范围 50:1
    配电动执行器型号 PSL PSL201 PSL202 PSL204 PSL208 PSL312
    3810L SA－08 381LSA－20 381LSB－30 381LSB－50 381LSC－65
    公称压力介质温度阀体材料 1.6MPa 常温－20℃~＋200℃ 铸铁HT200
    4.0MPa 常温－20℃~＋200℃ 铸钢WCB 铸不锈钢CF8,CF3
    中温-40℃~＋450℃  铸钢WCB 铸不锈钢CF8,CF3
    6.4MPa 常温－20℃~＋200℃ 铸钢WCB 铸不锈钢CF8,CF3
    中温-40℃~＋450℃ 铸钢WCB 铸不锈钢CF8,CF3

    产品订货须知：

    一、① 电子式电动套筒调节阀产品名称与型号② 电子式电动套筒调节阀口径③是否带附件以便我们的为您正确选型。

    二、若已经由设计单位选定上海湖泉的 电子式电动套筒调节阀型号，请按 电子式电动套筒调节阀型号直接向我司销售部订购。

    三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的湖泉阀门专家为您审核把关。

    感谢您访问我们的网站【http://www.aiqupu.cn/】,如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。

  • 产品外形及结构尺寸：

    ZDLM型电子式电动套筒调节阀主要外形及结构尺寸
    DN L H1 H
    PN(MPa) 常温 中温
    1.6 6.4

    25

    		 185 200 110 704 855
    40 220 235 125 747 898
    50 250 265 131 755 906
    65 275 295 171 835 986
    80 300 320 189 882 1033
    100 350 400 208 920 1071
    150 450 550 275 1117 1332
    200 550 670 320 1310 1516
    250 640 810 390 1420 1626
    300 880 950 450 1520 1726

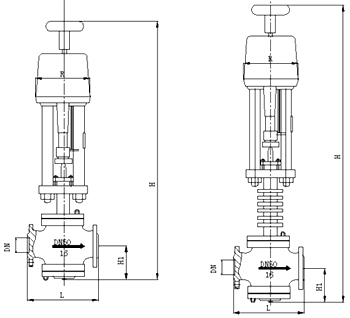

  • 电子式电动套筒调节阀结构图
    ZDLM型电子式电动套筒调节阀结构图
