产品名称：d941x-16 dn150快开式电动蝶阀[ 2021-10-15 ]

: 订购热线：021-64162222

: 订购传真：021-62677999

: 质量稳定：实行全过程质量监控，细致入微全方位检测！

: 价格合理：高效内部成本控制，减少了开支，让利于客户

: 交货快捷：先进生产流水线，充足的备货，缩短了交货期！

产品介绍
规格尺寸
结构图片

一、d941x-16 dn150快开式电动蝶阀产品介绍

上海湖泉阀门集团有限公司d941x-16 dn150快开式电动蝶阀控制方式：开关型、调节型【反馈信号】：开关型有源灯指示、开关型带无源触点信号反馈、开关型带电位计电阻反馈、开关型带4-20mA信号反馈比例调节型带4-20mA信号【开关时间】：15S、30S、60S【防护等级】：IP65【手动操作】：在电源故障时可手动操作【电源电压】：AC220V/24V 50/60HZ DC24V/12V，快开式电动蝶阀有普通型、带电位计型、无源型、智能型、快关慢关、指示器显示等应有尽有。动力损耗率低，可大量节约成本。电动快开蝶阀技术，电子部分采用进口原件，机械部分加工精细，带有多重保护装置以免操作不当或过载造成损坏，手电动装置可随时手动控制，紧凑的结构优化设计消除了工作噪音大的不足。

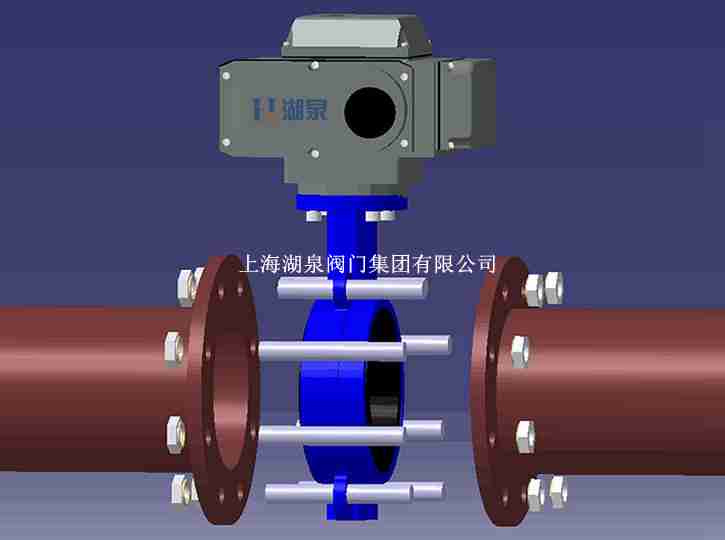

d941x-16 dn150快开式电动蝶阀

二、d941x-16 dn150快开式电动蝶阀产品特点

HQ系列电动快速开关蝶阀（快开、快关电动蝶阀）
产品广泛应用于各种快速开关、切断工艺管路。其优越的产品特性和性价比远超过同类电磁阀产品。
开关时间短，4秒即可完成开关动作。
允许压差大。具有自洁功能，有效保证管路的畅通。
密封性能好。寿命长，采用电动快开执行机构（执行器）驱动新技术：只在工作时才使用电能。闲置时零功耗。符合环保设计要求。
适应性广泛。各种连接方式备选（法兰、对夹式等）直通式结构简单可靠，免维护设计。
优越的工艺性能，使得产品广泛应用于各种工业领域。如：工业锅炉、给水、管道介质切断、管道输送等。
小巧轻便，容易拆装及维修，并可任意位置上安装,结构简单，紧凑90°运转启闭迅速,操作扭矩小，省力轻巧,达到完全密封，气体试验泄漏为零,选择不同零总件材质，可适用多种介质,流量特性趋于直线，调节性能好,启闭试验次数多达上万次，寿命长,凡使用闸阀、截止阀、旋塞、胶管阀及隔膜阀的管路上，特别在高层建筑消防系统及需要显示阀门开关状态的管线系统上，均可用该阀替换。

三、d941x-16 dn150快开式电动蝶阀产品主要零部件材料

零件名称	材料
阀体	铸钢、不锈钢、铬镍钼钛钢、铬钼钛钢等特殊材料
蝶板	铸钢、不锈钢、铬镍钼钛钢、铬钼钛钢等特殊材料
密封圈	与阀体相同
阀杆	碳钢、 2Crl3、不锈钢、铬镍钼钛钢
填料	柔性石墨

四、d941x-16 dn150快开式电动蝶阀产品主要规格尺寸

公称通径DN	L	H	H1	A1	B1	D1	Z-d	D1	Z-d
50	43	112	350	180	200	125	4-18	125	4-18
65	46	115	370	180	200	145	4-18	145	8-18
80	49	120	380	180	200	160	8-18	160	8-18
100	56	138	420	180	200	180	8-18	190	8-22
125	64	164	460	180	200	210	8-18	220	8-26
150	70	175	555	270	280	240	8-22	250	8-26
200	71	208	605	270	280	295	12-22	310	12-26
250	76	243	680	270	280	335	12-26	370	12-30
300	83	283	825	380	420	410	12-26	430	16-30
350	92	310	900	380	420	470	16-26	490	16-33
400	102	340	980	450	470	525	16-30	550	16-36
450	114	380	1030	480	490	585	20-30	600	20-36
500	127	410	1105	480	490	650	20-33	660	20-36
600	154	470	1310	480	490	770	20-36	770	20-39
700	165	550	1435	640	660	840	24-36	875	24-42
800	190	640	1605	640	660	950	24-39	990	24-48
900	203	710	1745	750	860	1050	28-39	1090	28-48
1000	216	770	1885	850	900	1170	28-42	1210	28-56
1200	254	890	2105	850	900	1390	32-48	1420	32-56
