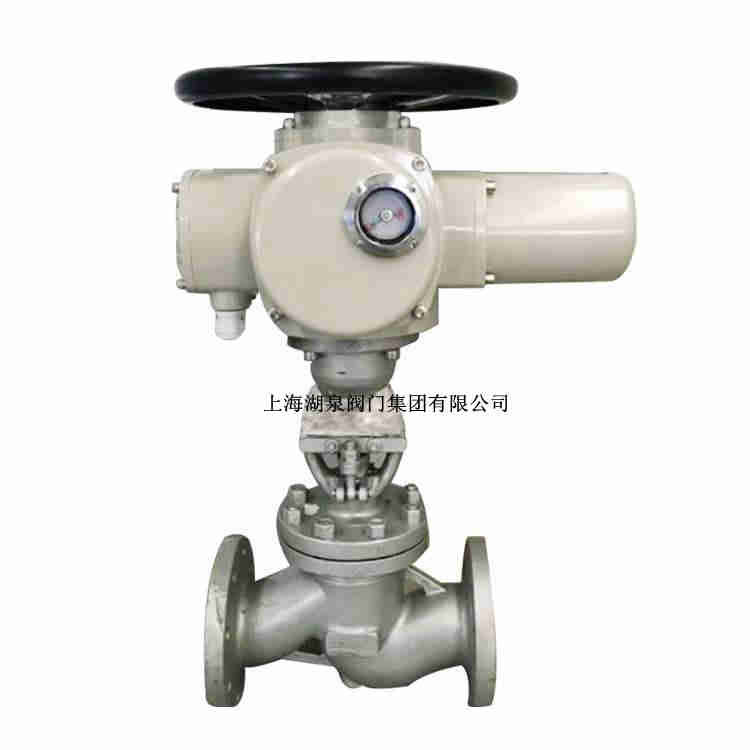

产品名称：开关型电动铸钢截止阀dn80[ 2022-12-13 ]

: 订购热线：021-64162222

: 订购传真：021-62677999

: 质量稳定：实行全过程质量监控，细致入微全方位检测！

: 价格合理：高效内部成本控制，减少了开支，让利于客户

: 交货快捷：先进生产流水线，充足的备货，缩短了交货期！

产品介绍
规格尺寸
结构图片

更多点击：截止阀

一、开关型电动铸钢截止阀dn80产品介绍

上海湖泉阀门集团有限公司所提供的J941H-40C DN80法兰铸钢电动截止阀质量可靠、规格齐全,扬州贝尔阀门控制有限公司不仅具有专业的技术水平,更有良好的售后服务..电动截止阀,铸钢电动截止阀生产厂家，,J941H-16C DN80截止阀供应信息的详细页面。电动截止阀的闭合原理是,依靠阀杠压力,使阀瓣密封面与阀座密封面紧密贴合,阻止介质流通。截止阀只许介质单向流动,安装时有方向性。电动截止阀耐高温,使用寿命长,热换效率高等优点.公司专注于电动截止阀的研发设计与生产,使其拥有高性能,易维护.电动截止阀详情咨询热线!

二、开关型电动铸钢截止阀dn80产品技术参数

阀体说明		技术参数
公称通径 25-1000mm		电压电压 AC220V、AC380V（其它特制
公称压力 PN10 PN16 PN25 PN40 PN64 PN100		环境温度 -30℃～+70℃
连接方式法兰连接		防护等级 IP67
阀体材质 WCB SS304 SS316 SS316L
碟板材质 WCB SS304 SS316 SS316L		功能选项
密封材料 PTFE PTL PPL FH 硬质合金哈氏合金		防爆型防爆等级：EXdIIBT4
工作温度	C3：-30℃～150℃	信号反馈无源信号，有源信号
	C5：-30℃～220℃	手动功能手动功能电动执行器带有手动开阀、关阀功能
	C6：-30℃～250℃	开关型通电开到位，通电关到位。
	C8：-40℃～400℃	调节型调节型输入4～20mA、1～5V、0～10V信号，实现阀门调节功能
	C9：-40℃～450℃	适用介质强酸、强碱、气体或液体
标准规范		备注电动参数请另参考选配的电动执行器资料
法兰标准 GB/12221 ANSI B16.10
检测与试验 GB/T9092 API 598		设计标准 GB/T12234-1989 ANSI B16.34

型号	J941h-40C/P/R J941Y- 40C/P/R
公称通径DN	PN 4 . 0 Mpa								WT ( KG )
公称通径DN	L	D	D1	D2		Z-Φd	H	D0	J 41	J 941
15	130	95	65	45	16	4 -Φ14	233	120	4 . 5	5 . 2
20	150	105	75	55	16	4 -Φ14	275	140	5	7 . 1
25	160	115	85	65	16	4 -Φ14	285	160	7	8 . 1
32	180	135	100	78	18	4 -Φ18	302	180	9	11 . 8
40	200	145	110	85	18	4 -Φ18	355	200	12	16 . 5
50	230	160	125	100	20	4 -Φ18	373	240	24	24
65	290	180	145	120	22	8-Φ18	408	280	33	33
80	310	195	160	135	22	8-Φ18	436	320	44	44
100	350	230	190	160	24	8-Φ23	480	360	60	60
125	400	270	220	188	28	8-Φ25	558	400	89	93
150	480	300	250	218	30	8-Φ25	611	400	98	102
200	600	375	320	282	38	12-Φ30	720	400	170	175
