电动执行器阀门首页 > 产品展示 > 电动执行器 >

产品名称：户外型阀门电动装置[ 2015-12-07 ]

订购热线：021-64162222
订购传真：021-62677999
质量稳定：实行全过程质量监控，细致入微全方位检测！
价格合理：高效内部成本控制，减少了开支，让利于客户
交货快捷：先进生产流水线，充足的备货，缩短了交货期！
  • 产品介绍
  • 规格尺寸
  • 结构图片
  • 一、户外型阀门电动装置产品介绍
        多回转阀门电动装置，简称为Z型电装，是阀门实现开启、关闭或调节控制的驱动设备。Z型电装适用于闸阀、截止阀、隔膜阀、柱塞阀、节流阀、水闸门等?？捎糜诿鞲朔В部捎糜诎蹈朔А?nbsp;本系列电装具有功能全、性能可靠、控制系统先进、体积小、重量轻、使用维护方便等特点。可对阀门实行远控、集控和自动控制。广泛用于电力、冶金、石油、化工、造纸、污水处理等行业。

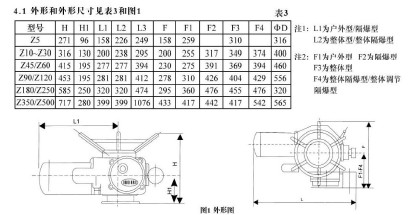

    二、户外型阀门电动装置外形及外形尺寸



    三、户外型阀门电动装置订货须知
    1、 请按型号表示方法写明型号，如有特殊要求，订货时必须说明，若不说明则按本公司规定提供。
    2、 环境具有爆炸性气体必须说明，并必须符合本说明书中防爆标志的规定。
    3、 请写明连接尺寸标准，阀杆直径及伸出长度，若连接尺寸与本说明书不符，可与本公司协商解决。
    4、 手轮顺时针旋转为关阀，如与此相反必须说明。
    5、 推力型的阀杆螺母螺纹一般由用户加工，本公司只加工一预制孔。若需本公司加工，请提供螺纹的尺寸。
    6、 本公司还可按用户要求，提供其他转速的电动装置。
  • 四、户外型阀门电动装置型号规格及性能参数
    型号规格 公称转矩（N·m） 公称推力（KN） 最大阀杆直径（mm） 最大转圈数（圈） 手动
    速比    		 输出转速（r/min） 电机功率（KW） 参考重量（Kg）
    Z5 50 20 28 60 1:1 12 0.12 28
    Z10 100 40 28 60 1:1 24/36 0.25/0.37 45
    Z15 150         24/36 0.37/0.55 50
    Z20 200 100 40 60 1:1 18/24 0.37/0.55 55
    Z30 300         18/24 0.55/0.75 58
    Z45 450 150 48 120 1:1
    （20:1）    		 24/36 1.1/1.5 110
    Z60 600         24/36 1.5/2.2 120
    Z90 900 200 60 120 1:1
    （25:1）    		 24/36 2.2/3 139
    Z120 1200         24/36 3/4 142
    Z180 1800 325 70 150 22.5:1 18/24 4/5.5 250
    Z250 2500         18/24 5.5/7.5 255
    Z350 3500 700 80 150 20:1 18/24 7.5/10 330
    Z500 5000         18/24 10/15 350
    注1：可按用户要求提供其它转速:12/18/24/30/36/42/48/60（r/min）
    注2：当产品提供四层计数器时，最大转圈数为表1转圈数×10
