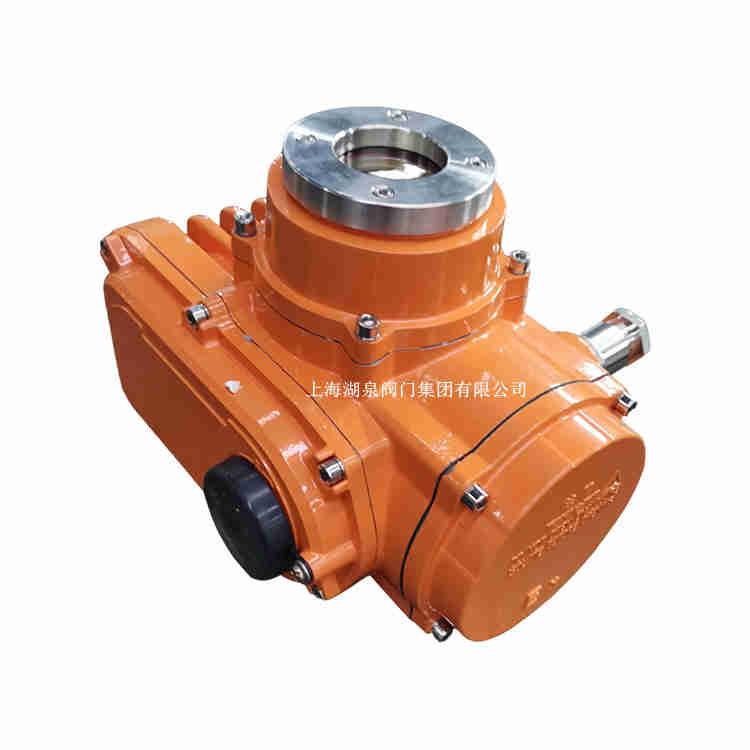

上海湖泉阀门集团有限公司 电动阀门智能控制说明书本实用新型涉及的是电动阀门的智能控制器，特别适用于远距离，超远距离和有防爆要求的电动阀门控制。现有的电动阀门控制器均采用在控制器与电动阀门间，通过一根14芯电缆传输有一个组合齿轮和多个限定位开关构成的位移传感器的信号，并且是直接采用市电传输有关的控制信号的方式控制的。多个限定位开关的触点在动作中容易产生火花，因此，存在着防爆性较差，传感结构复杂，控制精度不高，安装调试复杂等问题。 本实用新型的目的是提供一种电动阀门的智能控制器，它在解决电动阀门防爆要求的同时，还具有结构简单，安装调试简便和控制精度高，抗干扰能力强的特点。这样实现的。一种电动阀门智能控制器，它包括带有蜗杆蜗轮的驱动装置、位移限定位传感器，其特征在于所述的位移限定位传感器为设在阀门蜗轮上的磁钢和霍尔元件构成。电动阀门智能控制器,完成了电动阀门的位置检测,远程控制信号转换,参数整定与灵敏度调整,阀门电机驱动电路及键盘,显示等硬件电路设计,在建立数学模型的基础上,设计并验证了系统的PID 算法,完成了电路中相应的软件程序设计,实现了对电动阀门执行机构进行实时控制,保证了操作的可靠性与精确性.运用 RS485实现与远程控制中心间的通讯,在组态环境下进行实时监控运行,实现仪表控制的数字化,智能化,网络化与远程化,便利了操作,拓宽了阀门的使用环境范围,节约了成本。  电动阀门智能控制说明书主要功能描述：
1、一体化结构设计，直接接收4～20mA/4～12mA/12～20mA/0～5V/1～5V等控制信号，输出隔离的4～20mA阀位反馈信号；
2、具有仿真运行功能，并可根据用户设定的流量特性曲线运行；
3、控制信号断路故障判断、报警及?；すδ?。断路故障时可使执行机构或开、或关、或保特、或在0～100%之间预置的任意值；
4、数字显示，显示控制信号值、阀位值、故障类别；
5、RS485远程通讯功能，通过通讯协议在上位机进行编程组态，对过程量、开关量作数据或图形处理。

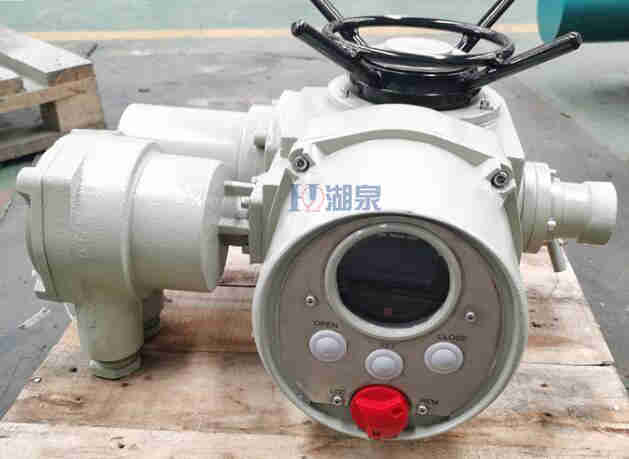

6、阀门行程自整定，输入输出模拟信号自校准。 电动阀门智能手操器特点
1、提供现场控制可能。
2、指示灯指示开阀、关阀、阀全开、阀全关、事故、?；ぁ⑾殖?、远控等状态。
3、机壳采用标准的仪表机箱，体积小重量轻，便于安装在控制屏上。
4、控制电路采用直流低压控制，调试、操作安全，控制可靠，开度指示准确直观。
5、电动阀门出力矩（事故）或电机过电流、过热（?；ぃ┦北ň允?，便于及时排除故障（取决于电动装置的相关功能，不同生产厂家的阀门电动装置，可能不含电动机过热?；ぃ?br />  本回答被网友采纳
