电动开关阀门Q941Y-16P产品技术参数

[ 2021-11-12 ]
上海湖泉阀门集团有限公司生产电动开关阀门Q941Y-16P，咨询 021-64162222   ：电动驱动、法兰连接形式、浮动球直通式，阀座密封面材料有氟塑料 (Q941F)、硬质合金 (Q941Y)，公称压力 PN16~PN63、公称尺寸 DN15~DN300、适用温度为 -29~450℃，阀体材料有碳素钢、不锈钢和合金钢。湖泉阀门厂家Q941F、Q941Y 型 PN16~PN63 电动球阀适用于两位切断、调节的场合。阀与执行机构的连接采用直连方式，由 电动执行器（也可根据用户要求配置其他型号电子式电动执行机构）与超短球阀组成。电动执行机构内置伺服系统，无须另配伺服放大器，输入 4-20mA 信号及 220V AC 电源即可控制运转。

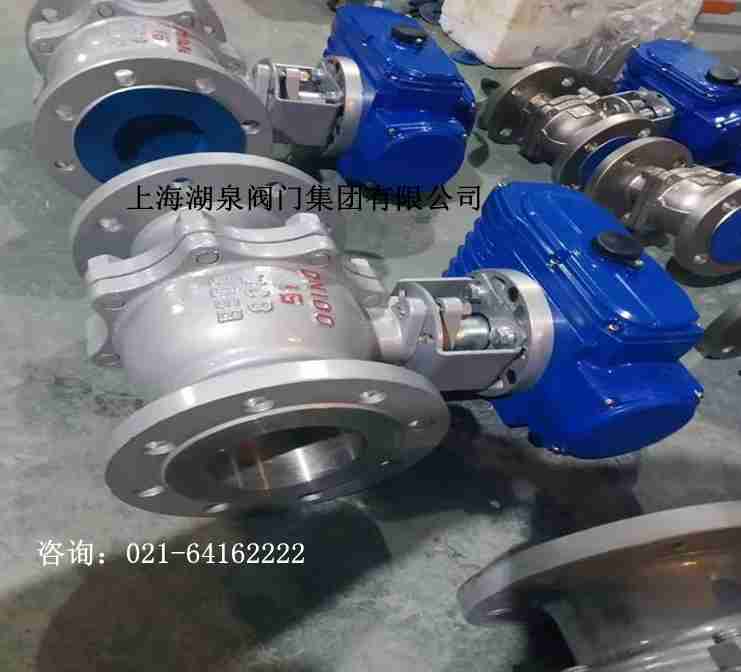

 电动开关阀门Q941Y-16P
电动开关阀门Q941Y-16P产品技术参数
PN16～PN64性能参数
型号 PN 工作压力
MPa		 适用温度
℃		 适用介质
Q941Y-16C 16 1.6 ≤ 425 水、气、油含颗粒介质
Q941Y-25C 25 2.5
Q941Y-40C 40 4
Q941F-16P 16 1.6 ≤ 180 硝酸类
Q941F-25P 25 2.5
Q941F-40P 40 4
Q941Y-16P 16 1.6 ≤ 450 水、气、油含颗粒介质
Q941Y-25P 25 2.5
Q941Y-40P 40 4
Q941Y-16R 16 1.6 ≤ 450 水、气、油含颗粒介质
Q941Y-25R 25 2.5
Q941Y-40R 40 4

Q941H/Y电动开关阀门Q941Y-16P产品技术参数电动高温球阀采用金属硬密封结构，温度可承受550ºC，球阀与执行机构的连接采用直连方式，电动执行器内置伺服系统，无须另配伺服放大器，输入 4~20mA 信号及 220V AC 电源即可控制运转?？筛萦没б笈渲貌煌秃诺缱邮降缍葱谢埂?br /> 电动开关阀门
电动开关阀门Q941Y-16P产品主要零部件材料

PN16～PN64零部件材料
型号 材料
阀体 阀杆 密封面 填料
Q941F-16C WCB 2Cr13 PTFE、增强 PTFE PTFE
Q941F-25C 304
Q941F-40C 316
Q941Y-16C 1Cr18Ni9Ti 金属堆焊钴基 柔性石墨
Q941Y-25C 1Cr18Ni12Mo2Ti
Q941Y-40C 　
Q941F-16P CF8 304 PTFE、增强 PTFE PTFE
Q941F-25P
Q941F-40P
Q941Y-16P 金属堆焊钴基 柔性石墨
Q941Y-25P
Q941Y-40P
Q941F-16R CF8M 316 PTFE、增强 PTFE PTFE
Q941F-25R
Q941F-40R
Q941Y-16R 金属堆焊钴基 柔性石墨
Q941Y-25R
Q941Y-40R
Q941F-16I 合金钢 不锈钢 — —
Q941F-25I
Q941F-40I
Q941F-64I

型号 公称压力
(MPa)		 强度试验压力
(MPa)		 密封试验压
(MPa)		 适用温度
(℃)		 适用介质
QJ941M/F-16C 1.6 2.4 1.8 -28～+300(M/F) 导热油、水、蒸汽、气体、油品等非腐蚀性介质
QJ941M/F-25C 2.5 3.8 2.8 -28～+300(PPN)

公称通径D（mm） 25 32 40 50 65 80 100 125 150 200 250 300
额定流量系数Cv 32 43 78 90 160 250 360 610 1120 1850 2950 3700
公称压力PN（MPa） 1.6、2.5、4.0、6.4
流量特性 近似等百分比（参见典型曲线图）、直线性、快开特性
阀板转角（度） 0°～90°
允许泄漏量等级 软密封：零泄露 硬密封：≤10--5额定流量系数
执行器型号 HL、3810R、PSQ HQ或QB型
作用形式 开关型、智能调节型、（隔爆型）
电源电压 AC220V 50Hz或AC380V 50Hz
调节型 输入信号 0～10mA、4～10mA 、1-5VDC
输入信号 0～10mA、4～10mA 、1-5VDC
基本误差 ≤±1.5%
回差 ≤1.5%
死区 ≤0.3%
可调节比 250:1 300:1
开关型 电源电压 AC220V/AC380V/AC110V
反馈信号 有源触点信号、无源触点信号（可选）
