阀门电动装置DZW60B-24使用说明和注意事项

[ 2023-09-25 ]

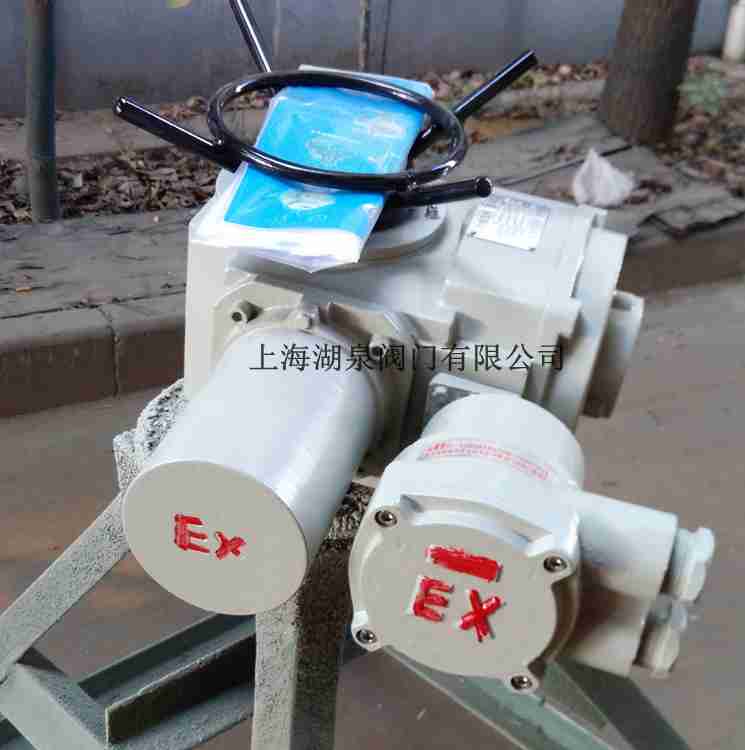

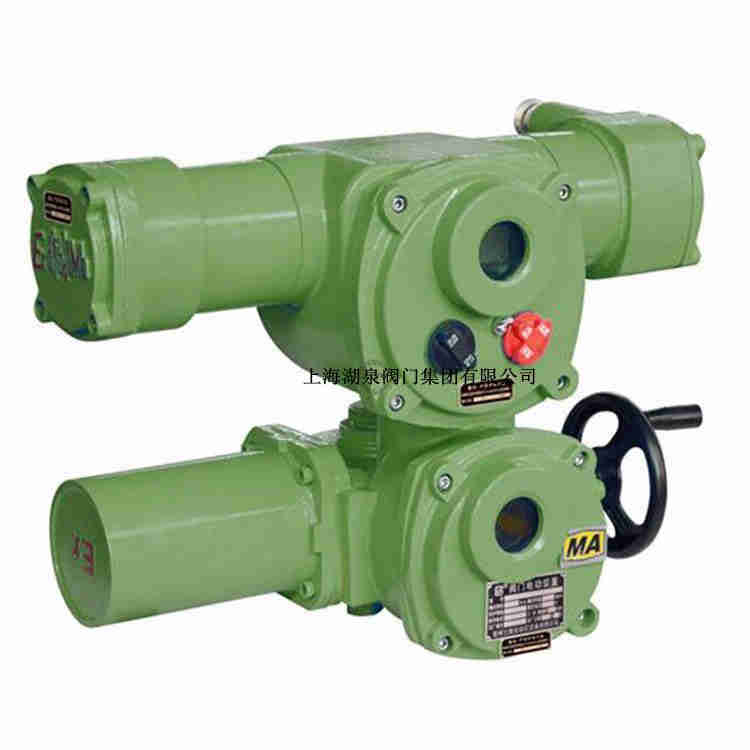

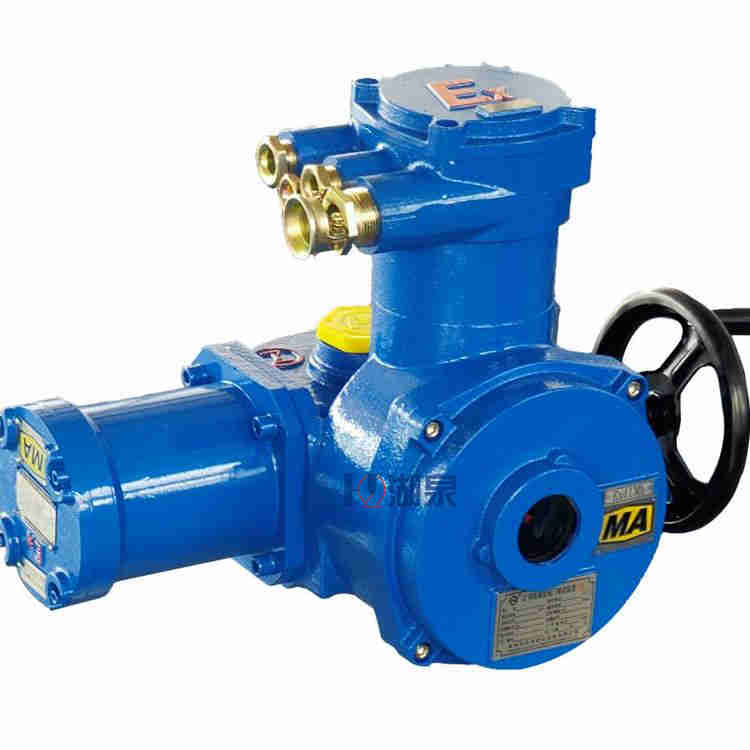

上海湖泉阀门集团有限公司阀门电动装置DZW60B-24使用说明和注意事项，型号 DZW60-24B 多回转阀门电动装置,简称为Z型电装,是阀门实现开启、关闭或调节控制的驱动设备。Z型电装适用于闸阀、截止阀、隔膜阀、柱塞阀、节流阀、水闸门等。阀门电动装置是实现阀门程控、自控和遥控不可缺少的驱动设备,其运动过程可由行程、转矩或轴向推力的大小来控制。由于阀门电动装置的工作特性和利用率取决于阀门的种类、装置...称为多圈回转闸阀电动装置,多圈回转闸阀电动头,多圈回转闸阀电动执行器,是阀门实现开启、关闭或调节控制的驱动设备。

传动机构的一体型设计，使产品具有体积小和简洁的外观。

所有结合部位均有密封措施，防护等级可达IP68(GB4208-93。

输出转矩100Nm-80000Nm。

容易调整的行程控制机构。

安全可靠、无切换手柄的全自动手/电动切换。

多种设计满足不同需要：户外型、防爆型、整体型、调节型。

连接尺寸、输出性能及电气接线等可根据用户的需要定制。

电源：电机为三相交流380V (50Hz) 控制为二相交流220V (50Hz)

环境温度：-20~+60℃ （特殊订货-40～+80℃）

相对湿度：≤95%（25℃时）

类型：户外型爆，隔爆型

工作制：短时10分钟

防腐涂装：高温烤漆

使用阀门：球阀、蝶阀、旋塞阀、风门挡板等

控制转矩范围：100~10,000N.m

输出转速范围：0.2~1r/min

户外防护等级：IP65、IP67
阀门电动装置

多回转阀门电动装置按防护类型分：有户外型和隔爆型

按控制方式分：有常规型，整体型和整体调节型

按连接型式分：有转矩型，电站型和推力型

电动装置的性能符合本公司企业标准Q/3204CN001-2011《矿用隔爆型阀门电动装置技术条件》、GB3836.1-2010《爆炸性环境第1部分：设备通用要求》、GB3836.2-2010《爆炸性环境第2部分：由隔爆型“d”保护的设备》的规定。防爆标志为ExdⅠ Mb。
电动阀

阀门电动装置DZW60B-24使用说明和注意事项

型号规格	公称转矩（N·m）	最大阀杆直径（mm）	最大转圈数（圈）	手动速比	输出转速（r/min）	电机功率（kW）	电机电流（A）	参考重量（Kg）
ZB10-24	100	28	400	1：1	24	0.25	0.8	59
ZB15-24	150	28	400	1：1	24	0.37	0.92	61
ZB20-24	200	40	400	1：1	24	0.55	1.39	63
ZB30-24	300	40	400	1：1	24	0.75	2.0	65
ZB45-24	450	48	400	1：1	24	1.1	2.0	110
ZB60-24	600	48	400	1：1	24	1.5	2.6	120
ZB90-24	900	60	400	1：1	24	2.2	3.8	139
ZB120-24	1200	60	400	1：1	24	3	4.9	142
ZB180-24	1800	70	400	22.5：1	24	5.5	7.5	264
ZB250-24	2500	70	400	22.5：1	24	7.5	9.8	269
ZB350-24	3500	75	400	22.5：1	24	11	12.1	275

阀门电动装置DZW60B-24使用说明和注意事项

序号	故障	原因	排除方法
1	电机起不动	1. 电源线脱开 2. 控制线路故障 3. 行程或力矩控制机构失灵	1. 检查电源线 2. 排除线路故障 3. 排除行程或力矩控制机构故障
2	输出轴旋向不符合规定	电源相序接反	调换任意两电源线
3	电机过热	1. 连续工作时间太长 2. 一相线断开	1. 停止运行，使电机冷却 2. 检查电源线
4	运行中电机停转	1. 阀门有故障 2. 电动装置过载，力矩控制机构动作	1. 检查阀门 2. 增大整定转矩
5	阀门到位后电机不停转或灯不亮	1. 行程或力矩控制机构有故障 2. 行程控制机构调整不当	1. 检查行程或力矩控制机构 2. 重新调整行程控制机构
6	远方无阀位信号	1. 电位器齿轮紧定螺钉松动 2. 远传电位器故障	1. 拧紧电位器齿轮紧定螺钉 2. 检查更换电位器
