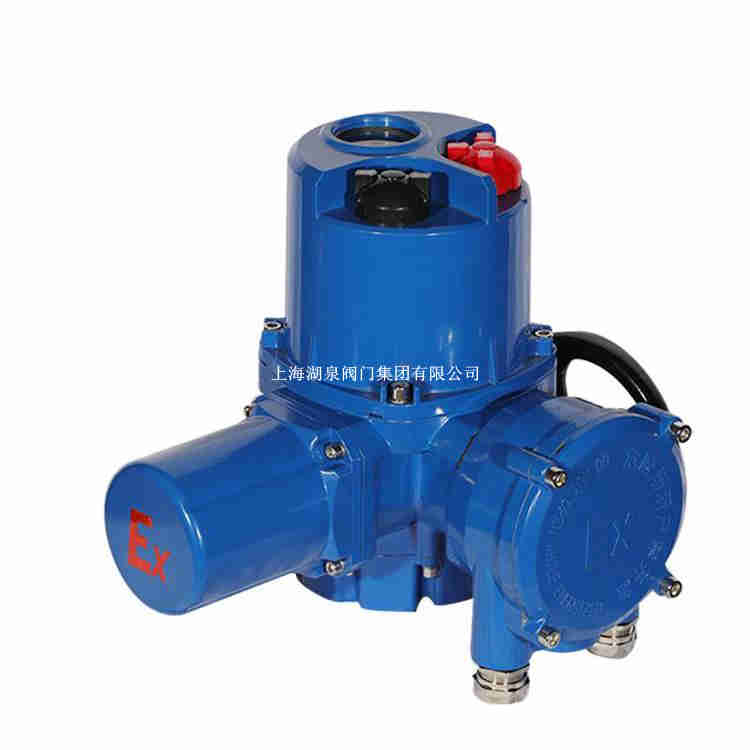

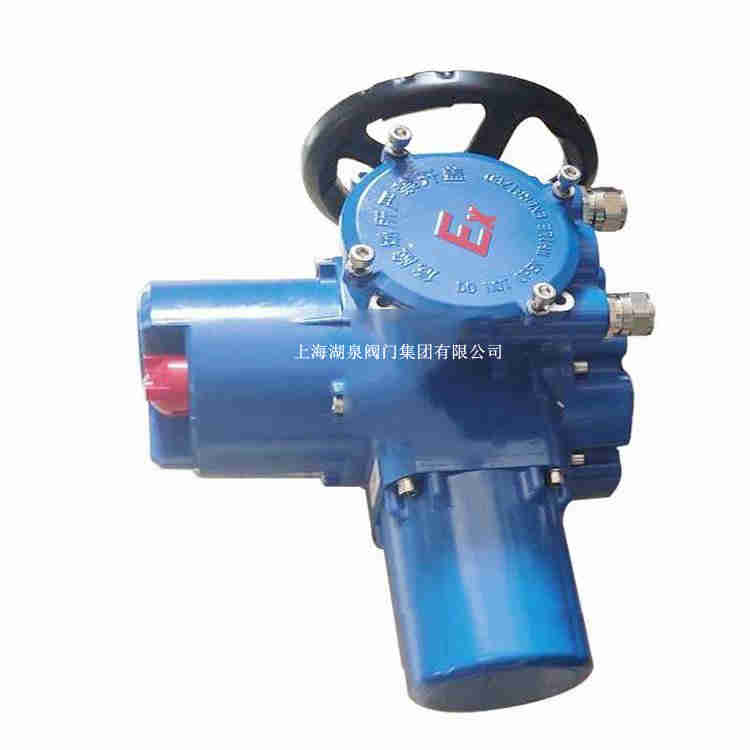

上海湖泉阀门集团有限公司执行器生产厂家：021-64162222      QB30-1型MA煤安防爆电动执行器 QB20-1矿用隔爆电动装置由电动机、减速机构、力矩控制机构、行程控制机构、开度指示机构、手—电动切换机构、机械限位、手轮及电气部分组成，QB30矿用防爆阀门电动装置 QB30-1隔爆型电动执行器传动原理图 电动机：取得MA 证的阀门电动装置用隔爆型三相异步电动机。 QB30矿用防爆阀门电动装置 QB30-1隔爆型电动执行器减速机构：由一对直齿轮和少齿差行星轮两级传动组成；电动机的动力经减速机构传递给输出盘。 QB30矿用防爆阀门电动装置 QB30-1隔爆型电动执行器力矩控制机构：当输出轴上受到一定转矩后，蜗杆除旋转外还产生轴向位移，由蜗杆上 的齿条带动齿轴转动，当输出力矩增大到整定转矩时，则紧固在齿轴上的凸轮使力矩开关动作，从而切断电动机电源，电动机停转，以此实现对电动装置输出转矩的控制，达到?；し诺哪康摹Ａ乜刂苹?.4行程控制机构：结构见图5。凸轮轴与输出盘同步转动，当凸轮轴转至预先设定的行程位置时，紧固 在凸轮轴上的凸轮使行程开关动作。 主要特点：采用大规模数字集成芯片，智能化程度高，功能强大，控制精度高?；缫惶寤杓?，轻巧美观，执行机构的功能、参数设置、调试和现场电动操作可通过手持式红外线?？仄鹘猩瓒?，无需打开箱体。Q型系列执行机构采用液晶显示屏，通过形象的标识和符号让用户直观的了解到执行机构的阀位、运行状态、故障报警等信息，全中文菜单让你一目了然。现场操作采用霍尔传感器旋钮，可方便的进行就地开、关、停及现场。 电源：常规，三相380V（50Hz）特殊，三相660V、415V（50Hz、60Hz）；单相220V、110V（50Hz、60Hz）工作环境环境温度： -20~+60℃  （特殊订货 -40~+80℃）相对湿度：≤95%（25℃时）防护类型户外型：用于无易燃、易爆和无腐蚀性介质的场所；隔爆型：有dI和dIIBT4两种，dI适用于煤矿非采掘工作面；dIIBT4用于工厂，适用于环境为IIA、IIB级T1-T4组的 性气体混合物。防护等级：IP65/67（特殊订货IP68） B10隔爆智能开关型执行器 ExdIIBT4隔爆电装 QB30防爆智能电装防爆等级简介：
1、爆炸性环境
可能发生爆炸的环境。(如：可燃性气体，粉尘环境，炼油、石化厂，加油站、加气站等)
2、爆炸性气体环境在大气条件下，气体、蒸汽或雾状的可燃物质与空气构成的混合物，在该混合物中点燃后，燃烧将传遍整个未燃混合物的环境，将引起空气爆炸
防爆电气设备
在规定条件下不会引起周围爆炸性环境点燃的电气设备分为两类：
Ⅰ类：煤矿井下电气设备
Ⅱ类：除煤矿、井下之外的所有其他爆炸性气体境用电气设备
Ⅱ类又可分为ⅡA、ⅡB、ⅡC类,标志ⅡB的设备可适用于ⅡA设备的使用条件；ⅡC可适用于ⅡA、ⅡB的使用条件。
说明：ⅡC标志是较高的防爆等级，但并不表示该设备性能好。 通过远程控制、现场控制、总线型集中控制三种控制方式，对阀门实现开启、关闭与调节。具有控制原理先进、功能全面、长期稳定可靠、集成度高、发热量小、装卸方便、维护简单等特点，并可通过红外遥控器对其进行非侵入式的快速设置，采用全视角LCD段码液晶显示器，有中英文二种菜单式显示界面可选，阀门的运行参数、工作状态可清晰直观的进行现场监控，并可通过RS485工业总线或信号输出连线与监控室进行远程集中监控。
隔爆智能开关型DQW10/DQW30 系列产品各项性能指标达到JB/ T8219—1999《工业过程测量和控制系统用电动执行机构》的要求，产品已配套给国内多家企业，在石油、化工、电力、煤矿、冶金、造纸、水处理等领域中得到广泛应用与长期稳定运行验证。 本系列智能型电动执行器控制?？橐严盗谢灿辛罄啵?br /> 单相AC220V可控硅控制开关型（可选配RS485工业总线型）
单相AC220V可控硅控制调节型（可选配RS485工业总线型）
三相AC380V可控硅控制开关型（可选配RS485工业总线型）
三相AC380V可控硅控制调节型（可选配RS485工业总线型）
三相AC380V交流接触器控制开关型（可选配RS485工业总线型）
三相AC380V交流接触器控制调节型（可选配RS485工业总线型）
本系列?？楹橇宋⑿⌒?、小型、中型、大型阀门的控制，并可客制化设计。
