什么是电动执行器？

[ 2013-07-18 ]

什么是电动执行器？
电动执行器也由执行机构和调节阀两部分组成。其中调节阀部分常和气动执行器通用，不同的只是电动执执行器使用电动执行机构、即使用电动机等电动力启闭调节阀。
电动执行器根据不同的使用要求有各种结构。最简单的电动执行器称为电磁阀，它利用电磁铁的吸合和释放，对小口径阀门作通断两种状态的控制。由于结构简单、价格低廉，它常和两位式简易调节器组成简单的自动调节系统，在生产中有一定的应用。除电磁阀外，其他连续动作的电动执行器部分使用电动机作动力元件，将调节器传来的信号转变为阀的开度。

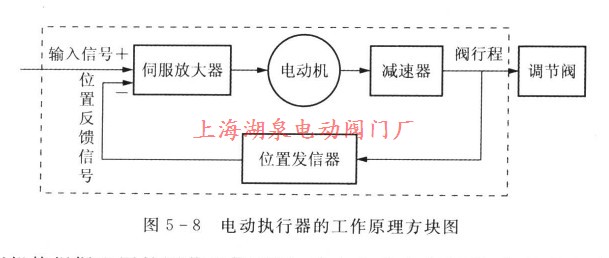

电动执行器的工作原理方块图

        电动执行机构根据配用的调节机构不同．输出方式有直行程、角行程和多转式三种类型、可分别与直线移动的调节阀、旋转的蝶阀、多转式的闸阀或感应调压器等配合工作。在结构上，电动执行机构除可与调节阀组成整体式的执行器外，常单独分装以适应各方面的需要，使用比较灵活。
        电动执行机构一般采用随动系统的方案组成，如图5-8所示。从调节器传来的信号通过伺服放大器驱动电动机，经减速器带动调节阀．向时经位置发信器将阀杆行程反馈给伺服放大器．组成位置随动系统．依靠位置负反馈，保证输入信号被确地转换为阀杆的行程。图5-9所示为电动执行器的外形。
        由于伺服电机大多是高转速小力矩的．必须经过近千倍的减速、才能推动各种调节机构，特别是对大口径调节阀。因此，电动执行机构中的减速器常在整个机构中占很大体积。是造成电动执行器结构复杂的主要原因。目前．电动执行机构中常用的减速器有行星齿轮和蜗轮蜗杆两种，其中行里齿轮减速器由于体积小、传动效率高、承载能力大、单级速比可达100倍以上，获得最广泛的应用。近年来，人们为简化减速机构．努力研制各种低速电机．希望直接获得低速度、大推力、小惯性的动力。这些执行器的性能目前虽然还不太理想．但已经取得可喜的进步．相信随着各种新型低速电机的出现．电动执行机构必将获得更广泛的应用。
