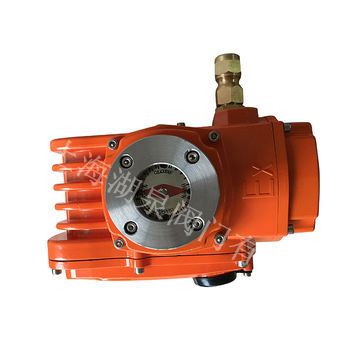

EOA精小型电动执行器控制部件使用说明 
一、精小型电动执行器概述  
精小型电动执行器控制部件是一种紧凑型，智能化的调节型电动执行器控制部件。带有就地显示操作面板，具有就地与远方可切换操作功能。EOA精小型电动执行器提供了完整的中文设臵菜单及操作指导。设臵只需按照菜单提示，通过操作面板的按键操作即可。所有的调整、标定工作均由控制电路自行完成。显示器实时显示运行参数、运行状态、故障原因等，具有更完美、更友好的人机界面。根据用户对防护等级的不同要求，就地操作按键板可使用非通透式磁性按钮、红外?？鼗蚱胀ò醇?。   
 二、精小型电动执行器主要功能
 1、给定信号失效判断与?；すδ?ensp; 给定信号引线开路、短路、超出正常范围时，发出报警，并能根据用户选定的信号失效处理方式（全开、全关、保持）自动控制阀门的位臵。 
 2、位臵发送器信号失效判断保与护功能  位臵传感器引线故障、本身损坏，可立即自动切断电机电源，发出报警。 
 3、阀门卡涩判断与处理功能  出现卡涩，控制电路会控制电机向相反方向转动一小步，然后再按原方向运转。如果卡涩消失，转入正常运行。如果卡涩继续，再重复后退、前进一次。三次进退卡涩消失，按正常情况处理，不能消失则关断电机电源，发出报警。 
 4、电子行程限位  电子限位可实现中途、全开、全关限位。开度达到限位位臵，20mS内可切断电机电源。 
 5、自动调整电机转动方向功能  自动识别电机转动方向，并自动调整为需要的方向。
 6、瞬间防反转功能  确保在电机停下来后才可启动反转。  8、自动适应正／反向操作模式功能  可根据用户定义，自动确定开／关阀门的运行方向。 9、就地手动操作与远方自动操作可切换  提供就地手动与远程自动两种运行模式。通过就地操作面板，可实现两种运行模式的切换。  10、位臵检测电位器安装指导功能。 
  三、精小型电动执行器主要技术指标 
 1、调节（给定）输入信号：   4～20mA；输入电阻150Ω。 2、位反信号输出： 4～20mA；输出负载电阻≤750Ω。 3、灵敏度：0.05%。 4、死区值：0～4%。  5、定位误差：≤±0.5%（与机械机构有关）。 6、阻尼特性：死区值大于0.5％，无振荡。 7、迟滞：不大于0.2S。 8、工作电源： AC220V±10％。  9、电机驱动电流：长期工作不大于1.5A。 
10、电气限位范围：   关限位：0～100％；开限位0～100% 
11、显示精度：       0.5级。
12、工作环境温度：   －25～70℃。 
13、环境湿度：       ≤95％RH。  
四、精小型电动执行器使用
控制电路提供两种运行模式：即就地手动模式和远方自动模式。就地模式下可通过操作面板的开、关键直接操作执行器的开、关；远方自动模式接受给定的4～20mA控制信号，执行器的开度跟随给定信号变化。  如果以手动调节的4～20mA信号取代控制系统（调节器）送出的给定信号，也可实现远方手动操作。  上电后控制电路自动进入远方运行模式。 1、从远方自动模式切换到就地模式  同时按下“就地／远方”键和“ E ”键保持5秒钟以上， “就地”指示灯亮，表示进入了就地手动模式，同时松开按键，即可进行就地手动操作。  2、从就地模式返回远方模式  只需按下“就地／远方”键，当就地指示灯熄灭，松开按键，即返回了远方模式。  3、就地手动操作  就地手动操作为点动模式。及按下“开”键，执行器向开方向运行。松开按键或运行到全开位臵，执行器停止运行。在全开位臵，按“开”键无效。按下“关”键，执行器向关方向运行。松开按键或运行到全关位臵，执行器停止运行。在全关位臵，按“关”键无效。   就地手动模式下不作卡涩判断。中途限位在就地模式下不起作用。
