pxw矿用防爆电动配水闸阀型号

[ 2024-08-22 ]
PXW矿用防爆电动配水闸阀的型号包括PXWII(I)-400、PXWII(I)-500、PXWII(I)-600、PXWII(I)-800、PXWII(I)-1000、PXWII(I)-1200。‌这些型号的阀门具有不同的公称通径，从400mm到1200mm不等，适用于不同的工作压力和温度条件。具体来说，这些阀门的公称压力为0.1MPa，试验压力为0.25MPa，介质为水，温度不超过80℃，而电机功率和额定电流则根据不同的型号有所不同。例如，PXWII(I)-400型号的配套电动装置型号为ZB20-24，电机功率为0.55Kw，额定电流为1.39A（660V）。这些阀门专门设计用于煤矿等工业环境，满足矿用设备的防爆和安全要求，确保在恶劣条件下的可靠运行‌。
闸阀

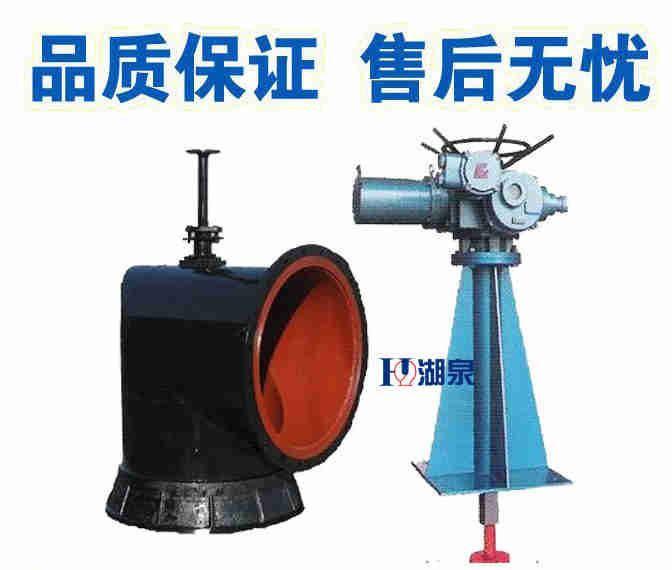

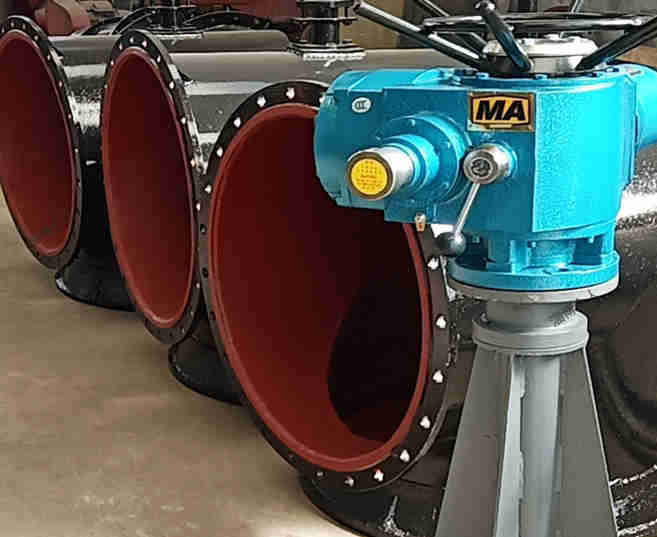

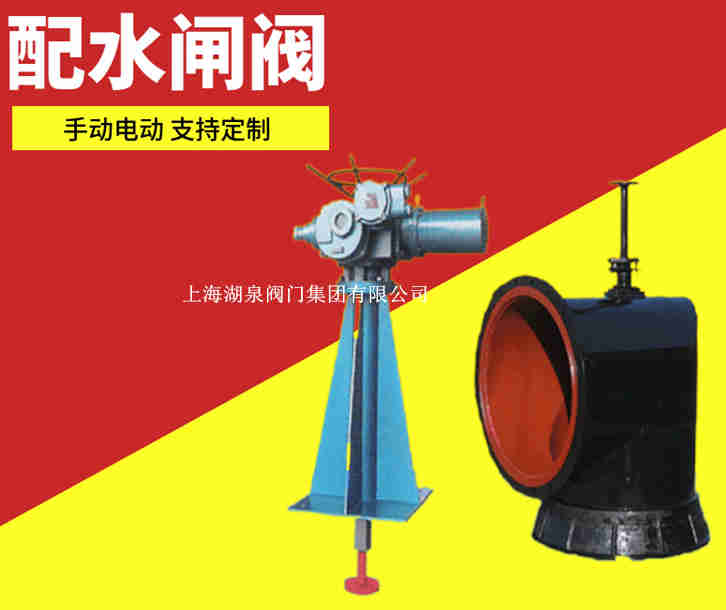

PXW系列矿用配水阀是在原PZI型的基础上进行了改良设计；PXWI型为手动，PXWII型是在改良设计的基础上增加矿用阀门电动装置，来满足煤矿水泵房无人值班，全自动化生产的需求。PXW系列矿用配水闸阀具有结构简单、密封性能好、清污方便、操作灵活、省力等特点，主要应用于井下泵房吸水井的配水之用。

配水闸阀

主要性能规范

型号

PXWII（I）-400

PXWII（I）-500

PXWII（I）-600

PXWII（I）-800

PXWII（I）-1000

PXWII（I）-1200

公称通径（mm）

400

500

600

800

1000

1200

介质和温度

水、≦80℃

公称压力（MPa）

0.1（试验压力0.25）

操作行程（mm）

220

220

290

300

350

350

配套电动装置型号

ZB20-24

ZB20-24

ZB30-24

ZB30-24

ZB45-24

ZB60-24

电机功率（Kw）

0.55

0.55

0.75

0.75

1.1

1.5

额定电流

（A）

660V

1.39

1.39

2

2

2

2.6

380V

2.2

2.2

2.62

2.62

4

4.12

主要连接尺寸及相关参数

阀门型号

DN

D

D1

D2

D3

d

H1

h1

h2

h3

h4

PXWII（I）-400

400

540

495

90

120

35

1066

250

462

523

1250

PXWII（I）-500

500

640

600

90

120

35

1066

300

512

673

1250

PXWII（I）-600

600

760

705

90

135

45

1066

350

602

768

1250

PXWII（I）-800

800

960

920

90

135

45

1066

450

702

868

1250

PXWII（I）-1000

1000

1160

1120

110

160

50

1315

550

842

1119

1500

PXWII（I）-1200

1200

1450

1380

110

160

50

1315

600

1010

1300

1500



阀门型号

a1

a2

b1

b2

C

C1

C2

n×d1

n×d2

n×d3

n×d4

PXWII（I）-400

300

300

400

400

410

260

70

4×ф19

2×ф15

4×ф17

16×ф23

PXWII（I）-500

300

300

400

400

470

340

70

4×ф19

2×ф15

4×ф17

16×ф23

PXWII（I）-600

300

300

400

400

520

360

80

4×ф19

2×ф19

4×ф17

20×ф25

PXWII（I）-800

300

300

400

400

625

460

80

4×ф19

2×ф19

4×ф17

24×ф30

PXWII（I）-1000

400

400

500

500

720

560

100

4×ф19

2×ф19

6×ф22

27×ф30

PXWII（I）-1200

400

400

500

500

820

660

100

4×ф19

2×ф19

6×ф22

30×ф30

关于尺寸的使用说明

H（mm）

5000

4500

4000

3500

h

（mm）

PXWII（I）－400/500

3765

3265

2765

2265

PXWII（I）－600/800

3497

2997

2497

1997

PXWII（I）－1000/1200

3100

2600

2100

1600

闸阀厂家

水泵房底板标高和水仓（或配水巷）入口标高之高差H与连接杆长度h值，本设计考虑四种情况，由使用单位根据实际情况选用。如订货时能提出h值，则按订货单位的要求制造。否则连接杆长度h=5000mm供货，连接杆一端的法兰根据实际需要有h数值现场焊接。



1、本系列产品是直角式闸阀，可承受0.1Mpa的压力。主要用于矿山井下各吸水井配水，也可用于选矿、水处理水池泄水。水中不含有腐蚀性的介质，水温不大于60℃。根据工作方式分为手动（PZ—I型）和电动（PZ-II型）。

2、型号意义：如PZ—400—II

PZ——配水闸阀

400—公称直径

II—II型（电动）

■结构说明
1、配水闸阀由操纵台，连接杆、阀杆、闸阀、短管等部件组成。

2、PZ—1型操纵台由人工操作。手轮与螺母固定在一起，旋转手轮，带动丝杠升降。螺母下端装有滚珠，以减少旋转时的阻力。 PZ—II型用小型电动机作为动力源替代人工操作，可实现远程控制，方便、快捷。

3、闸阀由阀体和阀辨构成。 阀体为焊接件，下部装有锥形密封环、与阀辨共同构成密封部分。阀辨由焊接件与橡胶垫构成，通过带有螺栓组件与阀杆连接，以***阀的密封性能。

4、短管用于埋入配水井壁，为焊接件。

5、连接杆的长度由配水井底板至泵房底板的高度差来确定。本说明书中规定了5米、4.5米、4米、3.5米四个档次，用户也可按实际安装高度确定连接杆的长度。
