电动闸阀型号及参数详解看了就能懂的

[ 2024-02-27 ]

电动闸阀，作为一种重要的控制工具，被广泛应用于工业领域中。它的型号和参数是选择和定购电动闸阀时需要考虑的重要因素。本文将介绍一些常见的电动闸阀型号和主要参数。首先，电动闸阀的型号通常由一系列字母和数字组成，用于标识其特定的特征和性能。常见的型号包括Z941等，每个型号都代表着不同的结构和用途。在选择型号时，需根据实际需求和工作条件进行综合考虑。其次，电动闸阀的参数是衡量其性能和适用范围的重要指标。

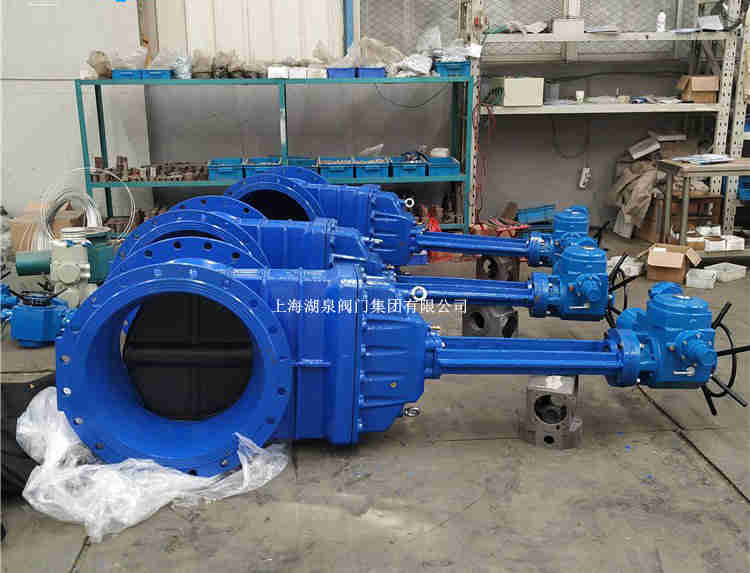

电动阀

常见的参数包括额定压力、公称直径、适用介质、阀门材质等。额定压力是指电动闸阀能够承受的最大压力值，公称直径是指阀门的口径大小，适用介质是指阀门能够处理的流体类型，而阀门材质则直接影响其耐腐蚀性和使用寿命。此外，电动闸阀的执行器型号和参数也是需要注意的。执行器是驱动阀门开启和关闭的核心部件，常见的执行器包括电动执行器、气动执行器等。在选择执行器时，需考虑其输出扭矩、电源要求、工作环境等因素。综上所述，电动闸阀的型号和参数对于确保其正常运行和适用性至关重要。在选择和定购电动闸阀时，要根据实际需求和工作条件综合考虑各种因素，以确保选取合适的型号和参数。只有选购到合适的电动闸阀，才能有效地满足工业生产中的控制需求，提高工作效率。

Z941H。这是一种采用电动执行器控制的闸阀，广泛应用于石油、化工、冶金、电力等领域。该型号的电动闸阀采用可调节密封结构，密封性能好，使用寿命长。

Z941W。这种闸阀采用弹性座封装置，密封性能好，使用寿命长。
Z941Y。这种闸阀采用双向密封结构，密封性能好，使用寿命长。
Z941F。这种闸阀采用弹性座封装置，密封性能好，使用寿命长。
Z945T。这种闸阀是一种电动弹性座封闸阀。

Z947H。这种闸阀是一种电动闸阀。
Z941H-16C。这种闸阀是一种公称压力为16K的电动闸阀。

Z941H-25P。这种闸阀是一种公称压力为25K的电动闸阀。
Z941H-150C/250C/320C。这种闸阀是一种公称压力为150-320MPa的电动闸阀。

此外，还有Z943H、Z944H、Z945X、Z943W、Z944W、Z963W、Z964W、Z941T、Z941F4、Z945等多种型号的电动闸阀。这些型号的电动闸阀在不同的领域和工况下有着广泛的应用

闸阀阀杆按运动形式分为明杆（升降轴）和暗杆（旋转轴），闸阀因此而分为明杆闸阀和暗杆闸阀两种。

电动阀

　　（1）明杆闸阀。手轮（或其他驱动装置）固定在阀杆螺母上，当手轮（或其他驱动装置）转动带动阀杆螺母旋转时，阀杆作上下移动，从而带动闸阀作升降运动而启闭管路。

　　明杆闸阀开启时，阀杆从手轮上方伸出，可以直接显示闸阀的开启程度。阀杆梯形螺纹在阀杆上的上半部，不予介质直接接触，不受介质腐蚀，而且润滑方面。因此，它适用于腐蚀性介质、污浊介质和高温蒸汽介质的闸阀上。阀的启闭程度可以从螺纹直接看出，便于操作也是其优点之一。不足之处是，由于螺纹外漏，容易黏上空气中的尘埃，加速螺纹磨损，故应尽量安装于室内。尽管如此，应用还是较为广泛。

　　（2）暗杆闸阀。手轮（或其他驱动装置）固定在阀杆上，阀杆螺纹固定在闸板顶部，当手轮（或其他驱动装置）转动时，阀杆螺纹带动闸板作升降运动。阀杆只能做旋转运动。优点是，开启时阀杆不升高，所需安装空间较小。故它常作为大通道闸阀，或安装空间受限制的场合。由于阀杆不做升降运动，不能像明杆闸阀那样，通过阀杆伸出长度来显示开启程度，因此，应装设开度指示器。

　　暗杆闸阀由于阀杆螺纹部分和阀杆螺母均在阀腔内部与介质接触，因而，易受介质腐蚀，阀杆螺纹等难于润滑。
