dzw20电动闸阀型号含义

[ 2023-10-07 ]

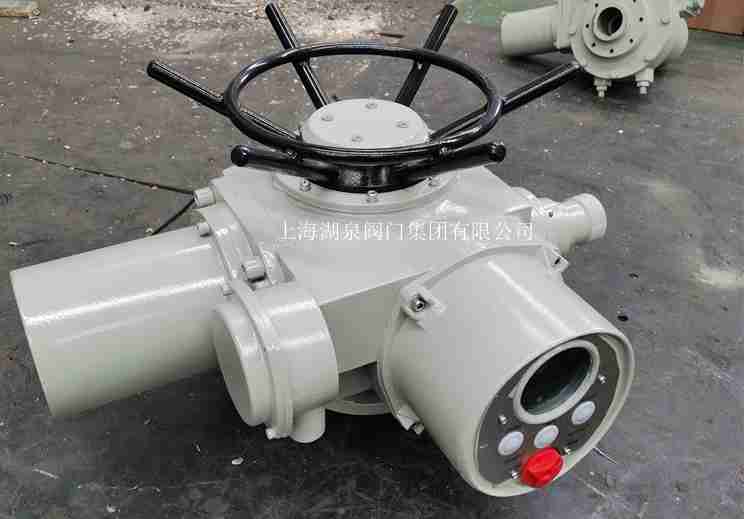

上海湖泉阀门集团有限公司多回转阀门电动装置,dzw20电动闸阀型号含义简称为Z型电装,是阀门实现开启、关闭或调节控制的驱动设备。具有功能全、性能可靠、控制系统先进、体积小、重量轻、使用维护方便等特点?？啥苑攀敌性犊?、集...普通开关型阀门电动装置是电动阀门的驱动装置,很方便地与阀门配套使用,适用于控制阀门的开启、关闭等,是阀门和风门集控和自...产品型号:DZW20-18W产品报价:产品特点:电动截止阀电动装置 DZW20-18W:多回转阀门电装(又称为电动执行器、电动执行机构、阀门电动头),输出扭矩200N.m,输出转速18r/min,电压380VAC,Z20整体开关型多回转电动执行器,可通过中控系统PLC或DCS给的开关量信号来远程控制闸阀、蝶阀等设备的开启、关闭,也可完成就地操作,本系列电装具有功能全、性能可靠。
闸阀
 多回转电动装置按护类型分:有户外型和隔爆型;按控制方式分:有常规型、整体型和整体调节型;按连接型式分:有转矩型、电站型和推力型。DZW/Z型主要的产品型号:Z10 DZW10 Z20 DZW20 Z30 DZW30 Z45 DZW45 Z60 DZW60 Z90 DZW90 Z120 DZW120 Z180 DZW180 Z250 DZW250 DZW350 DZW350 Z500 DZW500 DZW-DS1阀门电动装置主要型号有:DZW10-24...专业生产阀门驱动装置,普通型/智能型/开关型/调节型,专业生产,值得信赖!产品广泛应用于石油化工,冶金,水处理,电厂等领域.欢迎来电咨询!DZW/DQW执行器,多回转执行器,阀门执行机构/阀门电动执行装置概述: DZW系列产品用以控制阀门的开启和关闭。
电动阀
型号 Z20-18Z 暗杆闸阀多回转电动执行器 DZW20-18 DZW30-18 DZW45-24 工作环境和主要技术参数 1 电源:常规,三相380V(50Hz) 特殊,三相660V、415V(50Hz 、60Hz); 单相220V、110V(50Hz...阀门电动头 AC380V/220配闸阀截止阀电动执行器概述: 多回转阀门电动装置,简称为Z型,是阀门实现开启、关闭或调节控制的驱动设备。 多回转阀门电动装置,通称为Z型,有转矩型和推力型。适用于阀瓣做直线运动的阀门。

电动闸阀

 环境温度：-20~+60℃ （特殊订货-40~+80℃）。

相对湿度：≤95%（25℃时）。

防护类型：户外型用于无易燃、易爆和无腐蚀性介质的场所。隔爆型产品有dⅠ和dⅡBT4两种，dⅠ适用于煤矿非采掘工作面；dⅡBT4用于工厂，适用于环境为ⅡA、ⅡB级T1~T4组的爆炸性气体混合物。（详见GB3836.1）

防护等级：IP55 （特殊订货IP65、IP67）。

工作制：短时10分钟 （特殊订货30分钟）。

 型号规格和主要性能参数见表1

表1

型号规格

公称转矩（N·m）

公称推力（KN）

zui大阀杆直径（mm）

zui大转圈数（圈）

手动

速比

输出转速（r/min）

电机功率（KW）

参考重量（Kg）

Z5

50

20

28

60

1:1

12

0.12

28

Z10

100

40

28

60

1:1

24/36

0.25/0.37

45

Z15

150

24/36

0.37/0.55

50

Z20

200

100

40

60

1:1

18/24

0.37/0.55

55

Z30

300

18/24

0.55/0.75

58

Z45

450

150

48

120

1:1

(20:1)

24/36

1.1/1.5

110

Z60

600

24/36

1.5/2.2

120

Z90

900

200

60

120

1:1

(25:1)

24/36

2.2/3

139

Z120

1200

24/36

3/4

142

Z180

1800

325

70

150

22.5:1

18/24

4/5.5

250

Z250

2500

18/24

5.5/7.5

255

Z350

3500

700

80

150

20:1

18/24

7.5/10

330

Z500

5000

18/24

10/15

350

注1：可按用户要求提供其它转速:12/18/24/30/36/42/48/60（r/min）

注2：当产品提供四层计数器时，zui大转圈数为表1转圈数×10

3.4.2电机技术参数见表2

表2

功率KW

0.12

0.25

0.37

0.55

0.75

1.1

1.5

2.2

3

4

5.5

7.5

10

15

电流A

0.57

1.03

1.38

2.2

2.62

4

4.12

5.25

7.9

8.87

12.05

15.6

20.5

26.6
