电动闸阀z941h-16c dn200规格型号参数选型

[ 2023-09-04 ]

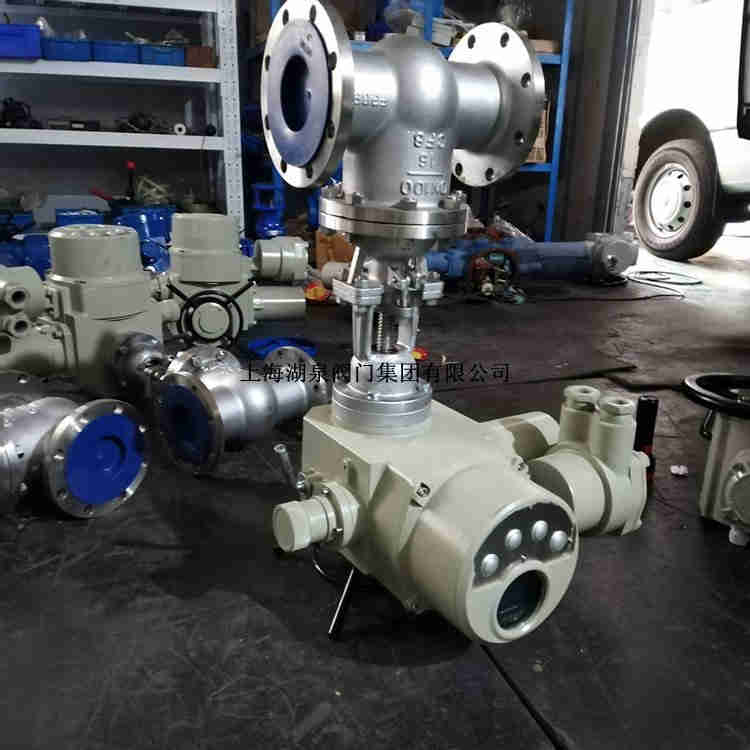

上海湖泉阀门集团有限公司DN200法兰电动闸阀 Z941H-16C高压电动调节闸阀产品: 电动闸阀适用于现控、远控、易爆场合、不易手动场合等截断或接通管路中的介质。具有流体阻力小,适用的压力、温度范围大等特...是一家提供Z941H-16C 电动闸阀DN80 DN125 DN150 DN200铸钢法兰电动闸阀，智能一体化调节型电动闸阀DN250PN16是由闸阀与智能一体化调节型电动执行器组成,控制方式为智能调节型,闸阀的关闭件(闸板)沿通路中心线的垂直方向移动的阀门,在管路中只能作全开...Z941H-16C DN200机电一体化电动闸阀电动闸阀是由电动执行器控制阀门,从而实现阀门的开和关。其可分为上下两部分,上半部分为电动执行器,下半部分为阀门。

开关型电动闸阀z941H-16c,DN100各符号代表是什么意思Z-代表为闸阀的闸字的首字母的简称。也就是代表闸阀。9-就是我们驱动方式为电动。也就是我们俗称的电装或者电动头。4-说明它的连接为方式为法兰。1-我们专业名称叫：明杆契式单闸阀。通俗说法角：刚性闸板，单闸板；H-密封圈为：合金密封面，密封圈或衬里为Cr13系列不锈钢。 16-指的是闸阀所需要的压力为16公斤。C-主体闸阀为WCB铸钢（也叫碳钢）DN200-阀门口径为200。可以简单来理解就是阀门的大小。
电动阀

电动闸阀Z941H-16C法兰铸钢电动闸板阀 DN500电动闸阀简介: 不锈钢电动闸阀材质分为304不锈钢闸阀,316不锈钢闸阀,321不锈钢闸阀。表示方法为:Z941H-16P。按密封面配置可分为楔式闸板...高温刀型闸阀PZ73W-10NR高温排渣气动聚氨酯插板...口径 DN25-DN500 压力 1.6MPa-42.0MPa 材质耐温 ≤450° 功能普通开关型工作介质水油天然气等 Z941H-16C电动法兰闸阀适用于中、大口径的管道。电动法兰闸阀主要广泛应用于水利、建筑、消防、电力等行业。

主要用途高中压法兰连接的闸阀适用于公称压力PN1.6～16.0MPa, 工...-DN200矿用隔爆型电动闸阀弗罗帕斯煤安防爆智能型电动闸阀概述: MZ941H-16C-DN200矿用隔爆型电动闸阀弗罗帕斯煤安防爆智能型电动闸阀产品适用于现控、远控、易... 带MA标志电动矿用法兰闸阀必须和相对应的专用 KXBC 隔爆型控制箱配套使用。煤安防爆电动闸阀的性能不仅执行 JB/T8528-1997《普...智能型电动闸阀 Z941H-25C DN200智能防爆电动闸阀安装尺寸图简介: Z941H-25C高压电动法兰闸阀是由多回转电动执行器与法兰闸阀组成,主要用来...开关量控制输出信号4-20MA电动闸阀简介: Z941H-25C电动楔式闸阀的启闭件是闸板,闸板的运动方向与流体方向相垂直,闸阀只能作全开和全关,不能作调节和节流。

公称通径DN(mm)	公称压力PN16(1.6Mpa)尺寸 (mm)									重量(kg)
公称通径DN(mm)	L	D	D1	D2		Z-фd	H	H1	D0	重量(kg)
DN15	130	95	65	45	14	4-ф14	175	195	200	4
DN20	150	105	75	55	14	4-ф14	180	205	200	5
DN25	160	115	85	65	14	4-ф14	210	240	220	6
DN32	180	135	100	78	16	4-ф18	210	240	220	7
DN40	240	145	110	85	16	4-ф18	350	425	240	18
DN50	250	160	125	100	16	4-ф18	358	430	240	29
DN65	265	180	145	120	18	4-ф18	373	452	240	33
DN80	280	195	160	135	20	8-ф18	435	530	280	46
DN100	300	215	180	155	20	8-ф18	500	620	320	63
DN125	325	245	210	185	24	8-ф18	614	756	360	108
DN150	350	280	240	210	24	8-ф23	674	845	360	134
DN200	400	335	295	265	26	12-ф23	818	1041	400	192
DN250	450	405	355	320	30	12-ф25	969	1244	450	273
DN300	500	460	410	375	30	12-ф25	1145	1474	560	379
DN350	550	520	470	435	34	16-ф25	1280	1663	640	590
DN400	600	580	525	485	36	16-ф30	1450	1885	720	849
DN500	700	705	650	608	44	20-ф34	1676	2181	720	958

型号	公称压力(Mpa)	试验压力			工作温度(℃)	适用介质
		强度	密封(水)空气(Mpa)	低压密封空气(Mpa)
Z41W-16P(R)	1.6	2.4	1.8	0.6	≤200	NITRIC ACID
						硝酸类
Z41W-25P(R)	2.5	3.8	2.8	0.6	≤200	ACETIC ACID
						醋酸类
Z41W-40P(R)	4.0	6.0	4.4	0.6	≤200	NITRIC ACID
						硝酸类
Z41W-64P(R)	6.4	9.6	7.0	0.6	≤200	ACETIC ACID
						醋酸类
