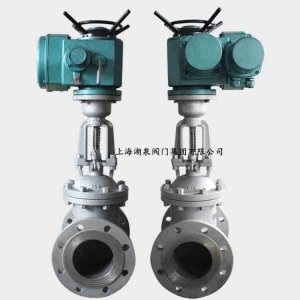

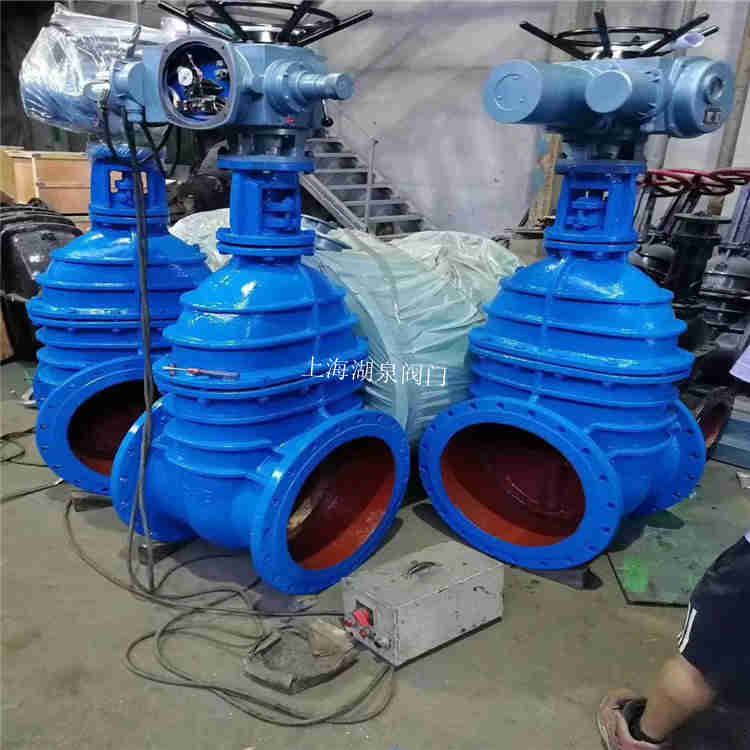

dn500电动闸阀内部结构图解,尺寸——上海湖泉阀门集团有限公司电动闸阀内部结构图: 电动闸阀结构特点: ①阀门采用压力自紧式密封或阀体、阀盖垫片密封结构; ②阀瓣采用双闸板中间带万向顶结构,能自动调整阀瓣与阀座密封面吻合度,保证阀门的密封...DN500电动闸阀阀体图 Z41W-16P.R-DN500电动闸阀阀杆图 Z41W-16P.R-DN500电动闸阀阀杆螺母图 Z41W-16P.R-DN500电动闸阀阀盖图 Z41W-16P.R-DN500电动闸阀全套CAD...DN500~DN2000的密封结构,橡胶密封圈截面形状为梯形,是紧紧镶入阀体密封面上的梯形凹槽中,当闸板下移关闭时,橡胶密封圈全部被挤压在梯形凹槽内,同阀体密封保持平整,这样橡胶密封圈不易被磨损,达...

电动闸阀结构特点: 1.该阀采用压力自紧密封或阀体和阀盖垫片密封结构,性能可靠!使用安全可靠。 2.阀盘采用双闸门中带万向顶结构,可自动调整阀盘与阀座密封面的重合度,保证阀...Z941H-25C电动闸阀 DN500电动铸钢法兰硬密闸阀是用调节型电动执行器控制阀门,从而实现阀门的开和关。其可分为上下两部分,上半部分为电动执行器,下半部分为阀门。动作力距比电动阀门大,电动闸阀开...DN500口径法兰式电动不锈钢闸阀产品用途: DN500口径法兰式电动不锈钢闸阀结构形式为楔式闸板、明杆支架、法兰连接,材质采用不锈钢304或316等材料,具有耐锈等特点,在设备上起...

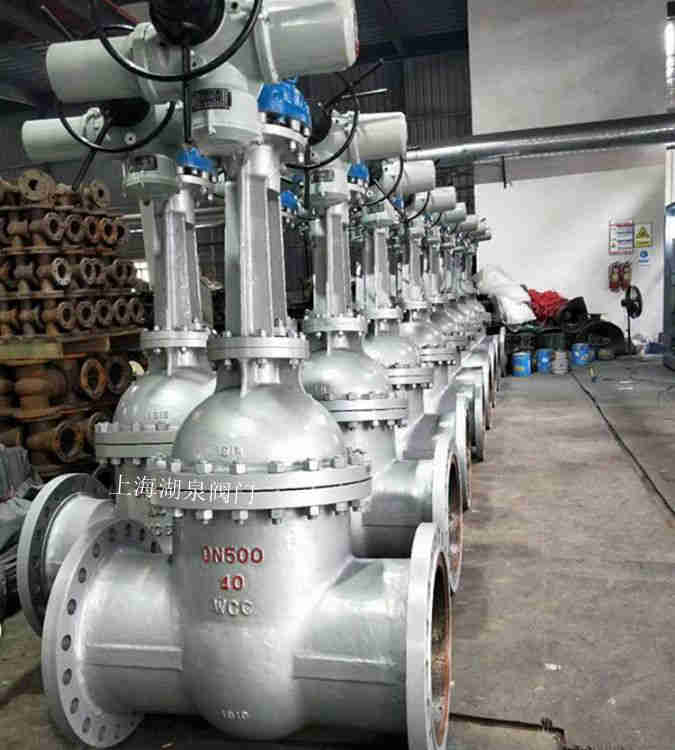

闸阀结构: 闸阀是指闸板关闭件沿通路中心线的垂直方向移动的阀门。一般由阀体、阀座、阀杆、闸板、阀盖、密封圈几部分组成,可通过对传动装置和闸阀的配备可转...电动闸阀就是用电动执行器控制闸阀,从而实现闸阀的开和关。其可分为上下两部分,上半部分为电动执行器,下半部分为闸阀。动作力距比电动闸阀大,电动闸阀开关动作速度可以调整,...Z941H-25C管道蒸汽电动闸阀DN500就是用调节型电动执行器控制阀门,从而实现阀门的开和关。其可分为上下两部分,上半部分为电动执行器,下半部分为阀门。动作力距比电动阀门大,电... 详细的闸阀结构图解(闸阀部件名称图解) 1、闸阀阀体的结构决定阀体与管道,阀体与阀盖的连接。阀体毛坯可采用铸造、锻造、锻焊、铸焊以及管板焊接等。铸造阀体一般用于≥DN50的通径,...闸阀的型号:Z941H-16C DN500产品简介:口径为500mm,压力为16kg,连接形式为法兰,密封面为合金钢,阀体材质为铸钢。使用场所:一般适用于污水、带颗粒的液体、石油...

主要外形尺寸：

公称压力	DN	L	D1	D2	H	D0	L0	L1	L2	N-M	电装 型号	电机 功率	公称 转矩	重量
1.0 MPa	50	50	100	125	370	365	283	326	219	4-M16	DZ10	0.25	100	54
	65	50	120	145	460	365	283	326	219	4-M16	DZ10	0.25	100	60
	80	50	135	160	590	365	283	326	219	4-M16	DZ10	0.25	100	62
	100	50	155	180	780	365	283	326	219	8-M16	DZ10	0.25	100	66
	125	50	185	210	950	365	283	326	219	8-M16	DZ10	0.25	100	76
	150	60	210	240	980	365	283	371	219	8-M20	DZ15	0.37	150	84
	200	60	265	295	1053	365	283	371	219	8-M20	DZ20	0.37	200	106
	250	70	320	350	1060	365	283	371	219	12-M20	DZ20	0.37	200	120
	300	80	368	400	1230	365	283	371	219	12-M20	DZ30	0.55	300	218
	350	90	428	460	1250	365	283	371	219	16-M20	DZ30	0.55	300	230
	400	100	482	515	1767	560	365	470	310	16-M22	DZ45	1.5	450	297
	450	120	532	565	1920	560	365	470	310	20-M22	DZ45	1.5	450	369
	500	130	585	620	2010	560	365	470	310	20-M22	DZ60	2.2	600	420
	600	140	685	725	2110	560	365	470	310	20-M27	DZ60	2.2	600	520
