闸阀的结构和特点
[ 2013-07-04 ]
闸阀是一种最常用的截断阀，用来接通或截断管路中的介质，不适合调节介质流量。它的启闭件(闸板)在垂直于阀内通道中心线的平面做升降
1.闸阀的特点
(1)流动阻力小。
(2)结构长度(与管道相连接的两端而间的距离)较小。
(3)启闭较省力。
(4)介质流动方向不受限制。
(5)高度大，启闭时间长。
(6)密封面易产生擦伤。
(7)零件较多，结构较复杂，制造与维修比较困难，成本也比截止阀高
1.闸阀的结构

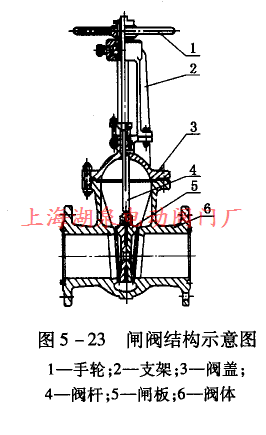

闸阀主要由阀体、阀盖、阀杆、闸板、密封填料及驱动装置等组成，见图5-23所示。
(1)阀体与阀盖：阀体与阀盖多采用法兰连接。小口径的闸阀用螺纹连接。
(2)闸板与阀座密封圈：闸板是闸阀的启闭件。闸阀的工作、密封性能和寿命主要取决于闸板。闸阀可以分成楔式和平行式两大类。楔式闸阀采用楔形闸板，其密封面与闸板垂直中心线成一定倾角，称为楔半角。楔半角的大小主要取决于介质的温度和通径的大小。一般介质温度越高、通径越大，所取楔半角越大，以防止温度变化时闸板被卡住。常见的楔形闸板其楔半角只有2°52'和5°两种。楔式闸板又有弹性闸板、楔式双闸板形式，目前闸板是一种易于实现可靠密封的闸板形式，目前国内外已广泛采用。楔式单闸板是一种整体的楔式闸板，其特点是结构简单、尺寸小、使用比较讨靠。但闸板和阀座密封面的楔角加上精度要求很高，加工与维修均较困难。启闭过程中密封面易发生擦伤，温度变化时闸板易被楔住。它适用于常温、中温和各种压力的闸阀。楔式双闸板是由两块闸板组合而成，用球面顶心铰接成楔形闸板。
(3)阀杆：闸阀阀杆有明杆和暗杆之分，因而闸阀也分明杆闸阀和暗杆闸阀两类。明杆闸阀的手轮固定在阀杆螺母上。阀杆螺母在阀盖或阀盖支架上可以自由转动，但不允许有上下位移。暗杆闸阀的手轮固定在阀杆上，阀杆螺母固定在闸板顶部。阀杆受阀盖限制，只能做旋转运动，而不能做升降运动。
1.闸阀的特点
(1)流动阻力小。
(2)结构长度(与管道相连接的两端而间的距离)较小。
(3)启闭较省力。
(4)介质流动方向不受限制。
(5)高度大，启闭时间长。
(6)密封面易产生擦伤。
(7)零件较多，结构较复杂，制造与维修比较困难，成本也比截止阀高
1.闸阀的结构
闸阀主要由阀体、阀盖、阀杆、闸板、密封填料及驱动装置等组成，见图5-23所示。
(1)阀体与阀盖：阀体与阀盖多采用法兰连接。小口径的闸阀用螺纹连接。
(2)闸板与阀座密封圈：闸板是闸阀的启闭件。闸阀的工作、密封性能和寿命主要取决于闸板。闸阀可以分成楔式和平行式两大类。楔式闸阀采用楔形闸板，其密封面与闸板垂直中心线成一定倾角，称为楔半角。楔半角的大小主要取决于介质的温度和通径的大小。一般介质温度越高、通径越大，所取楔半角越大，以防止温度变化时闸板被卡住。常见的楔形闸板其楔半角只有2°52'和5°两种。楔式闸板又有弹性闸板、楔式双闸板形式，目前闸板是一种易于实现可靠密封的闸板形式，目前国内外已广泛采用。楔式单闸板是一种整体的楔式闸板，其特点是结构简单、尺寸小、使用比较讨靠。但闸板和阀座密封面的楔角加上精度要求很高，加工与维修均较困难。启闭过程中密封面易发生擦伤，温度变化时闸板易被楔住。它适用于常温、中温和各种压力的闸阀。楔式双闸板是由两块闸板组合而成，用球面顶心铰接成楔形闸板。
(3)阀杆：闸阀阀杆有明杆和暗杆之分，因而闸阀也分明杆闸阀和暗杆闸阀两类。明杆闸阀的手轮固定在阀杆螺母上。阀杆螺母在阀盖或阀盖支架上可以自由转动，但不允许有上下位移。暗杆闸阀的手轮固定在阀杆上，阀杆螺母固定在闸板顶部。阀杆受阀盖限制，只能做旋转运动，而不能做升降运动。
