谈谈智能调节电动球阀有什么优点功能

[ 2022-07-21 ]
智能调节型电动球阀品牌供应商,茸阀流体控制为您提供电动球阀标准、结构图、规格型号、外形尺寸、工作原理及产品说明书。智能调节型电动球阀符合相关制造标准、欢迎来电咨询、采购!... 阀与执行机构的连接采用直连方式，电动执行机构内置伺服系统，无须另配伺服放大器，输入4-20mA信号及220VAC电源即可控制运转。

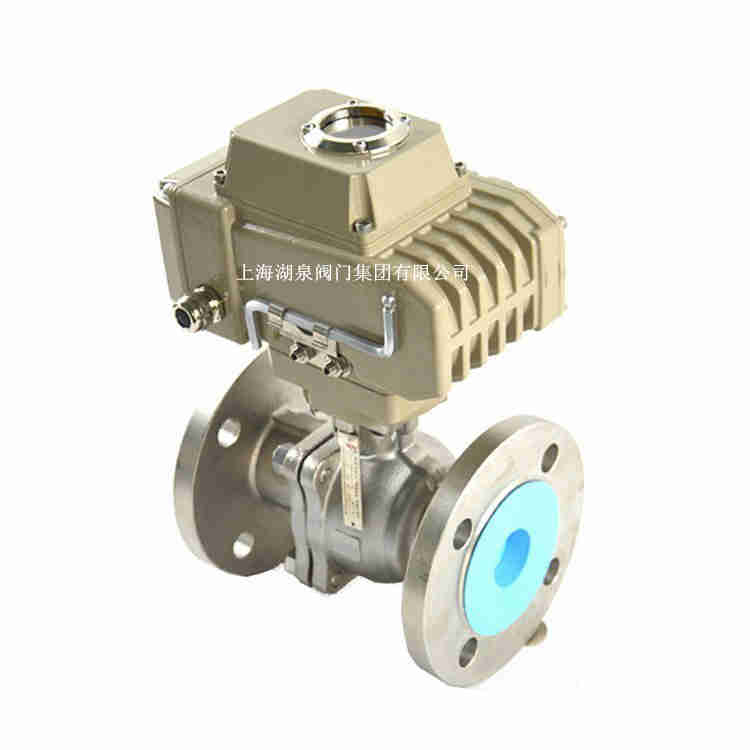

 智能调节型电动球阀
电源电压 AC220/380V，50/60Hz
输入信号 4～20mADC 1-5VDC、 220VAC开关接点信号
输出信号 4～20mADC，负载电阻：≤500Ω
分 辨 率 高于1/200
死 区 0.4～1.2%可调
信号隔离 输入信号，输出信号，电源三隔离
故障状态 可设定为0-100%全行程任意位置
工作温度 -10～55℃
相对湿度 ≤90%（不凝结）
位置转换精度 ±0.5%
绝缘电阻 ≥100MΩ(500VDC.)
绝缘强度 2000VAC，1分钟（输入对输出对电源对地）
智能调节型电动球阀厂家
智能调节型电动球阀产品主要技术参数
公称通径DN
 		 15 20 25 32 40 50 65 80 100 125 150 200 250 300
流量系数（Kv）
 		 20 38 72 110 170 215 380 550 890 1400 2000 3580 5650 8100
可调动作范围
 		 0-90o
允许压差△P
 		 小于公称压力(1.6MPa)
泄漏量Q
 		 按AP1598标准测试 无泄漏
环境温度℃
 		 -20~60℃
基本误差
 		 ±2.5%
回差
 		 ±2.5%
死区
 		 1%
可调范围
 		 250：1 350：1
配用执行机构 PSQ101, 381RSA-05DTR-05 DTR-10 PSQ201, DTR-20381RSC-30 DTR-40381RSC-50 PSQ701DTR-60

公称通径DN L D H L1 D1 b Z-Ød H1 L2
压力 1.6/2.5/4.0 1.6/2.5/4.0     1.6/2.5/4.0 1.6/2.5/4.0 1.6/2.5/4.0
15 130/130/130 95 275 157 65 14/16/16 4-14 48 208
20 140/140/140 105 280 157 75 14/16/16 4-14 53 208
25 150/150/150 115 287 157 85 14/16/16 4-14 58 208
32 165/165/180 135 384 208 100 16/18/18 4-18 68 208
40 180/180/200 145 312 208 110 16/18/18 4-18 73 208
50 200/200/220 160 325 208 125 16/20/20 4-18 80 208
65 220/220/250 180 335 256 145 18/22/22 4-18/8-18/8-18 90 256
80 250/250/280 195 365 256 160 20/22/22 8-18 98 256
100 280/280/320 215/230/230 400 256 180/190/190 20/24/24 8-18/8-23/8-23 120 256
125 320/320/400 245/270/270 420 256 210/220/220 24/28/30 8-23/8-25/8-25 140 256
150 360/360/400 280/300/300 440 256 240/250/250 24/28/30 8-23/8-25/8-25 167 256
200 400/400/550 335/360/375 470 256 295/310/320 26/34/38 12-23/12-25/12-30 210 256
250 630 750 405 470 545 380
300 750 870 460 530 580 380

型 号 公称通径DN（mm） 压力PN（MPa） 温度 适用介质 阀体材料 主要结构尺寸 电装型号 电机功率（kw） 公称转矩（Nm） 重量（Kg）
Q941F~16C L H D D1 Z~фd
50 1.6 ≤150 水、油品 碳钢 200 374 160 125 4～18 Q10 0.06 100
65 220 459 180 145 Q15 0.09 150
80 250 459 195 160 Q20 0.09 200
200 280 465 215 180 8～18 Q30 0.12 300
125 320 571 245 210 Q30 0.12 300
150 360 849 280 240 8～23 Q60 0.18 600
200 400 895 335 295 12~23 Q120 0.37 1200
Q941F~16R 50 1.6 ≤150 醋酸类 铬镍钼钛钢 200 374 160 125 4～18 Q10 0.06 100
65 220 459 180 145 Q15 0.09 150
80 250 459 195 160 8～18 Q20 0.09 200
100 280 465 215 180 Q30 0.12 300
125 320 571 245 210 Q30 0.12 300
150 360 849 280 240 8～23 Q60 0.18 600
200 400 895 335 295 12~23 Q120 0.37 1200
Q941F~16P 50 1.6 ≤150 醋酸类 铬镍钛钢 200 374 160 125 4～18 Q10 0.06 100
65 220 459 180 145 Q15 0.09 150
80 250 459 195 160 8～18 Q20 0.09 200
200 280 465 215 180 Q30 0.12 300
125 320 571 245 210 Q30 0.12 300
150 360 849 280 240 8～23 Q60 0.18 600
200 400 895 335 295 12~23 Q120 0.37 1200
Q941F~25CPR 50 2.5 ≤150 C型水、油品R型醋酸类、P型硝酸类 C型碳钢、R型铬镍钼钛钢、P型铬镍钛钢 200 374 160 125 4～18 Q10 0.06 100
65 220 459 180 145 8～18 Q15 0.09 150
80 250 459 195 160 Q20 0.09 200
200 280 465 215 190 8～23 Q30 0.12 300
125 320 815 245 220 8～25 Q60 0.18 600
150 360 849 280 250 Q60 0.18 600
200 400 895 335 250 Q120 0.37 1200

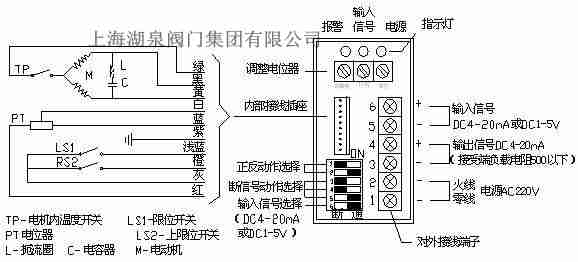

上海湖泉阀门集团有限公司智能调节型电动球阀电动执行器可直接接收计算机或工业仪表等输出的4～20mADC或1～5VDC控制信号，220VAC电源,根据阀位反馈信号与设定值比较偏差对执行机构驱动电机进行智能步距调整(PID调节)，以实现与执行机构配套的阀门或其他装置开度的定位，同时输出4～20mADC的位置反馈信号。其核心控制部件电子式伺服控制器应用现代数字技术，对DCS/PLC规范设计而成，集信号采集、处理、反馈、控制于一体。智能调节电动球阀产品采用的电子制动电路并附加机械阻尼装置消除惯性，可瞬时停机，定位时无振荡，定位精度可达0.3%以上。可控硅输出，动作时间快，输出稳定，可靠性高。体积小，轻便宜人，性能可靠，配套简单，流通能力大，特别适合于介质是粘稠，含颗粒，纤维性质的场合。该产品阀广泛应用于食品，环保，轻工，石油，造纸，化工，电力等行业的工业控制系数。一种智能电动调节球阀,其包括智能电动执行器、调节器、电机、填料器、填料压板、上密封圈等,调节器安装在智能电动执行器的上侧,智能电动执行器与填料器相连,填料器位于调节器的下侧,填料器位于电机的左侧,电机与智能电动执行器相连,电机位于调节器的下侧,智能电动执行器与填料压板相连等。本实用新型能够提高工作效率,性能可靠,功能强大,流通能力大。
