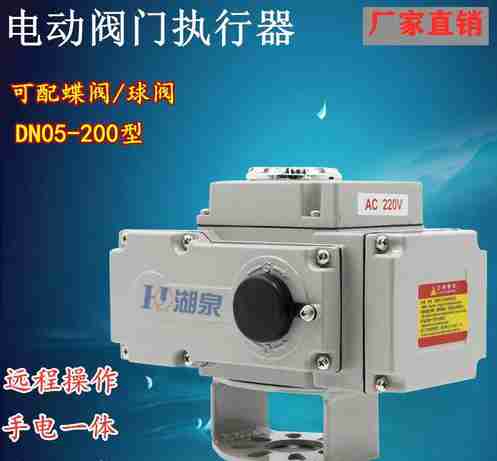

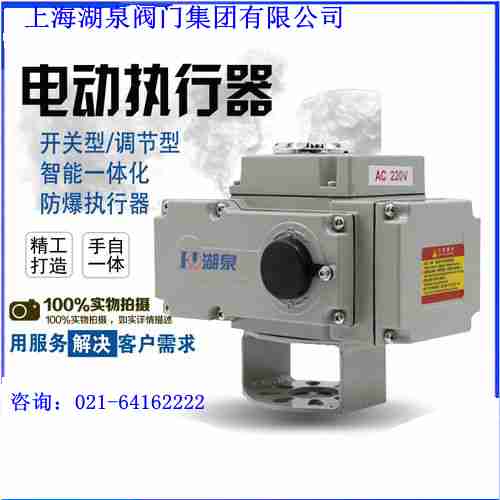

上海湖泉阀门集团有限公司电动球阀执行器说明书就知道是靠电能驱动带动阀门开关和档位调节的阀门；是由旋塞型电动球阀和电动执行器组成，球阀阀体结构为旋转90度的阀芯，电动执行器为输入0-10毫安的标准信号，电机组带动齿轮涡轮蜗杆转角力矩，以开关和调节阀门。其使用主要靠电流量的调节操作而产生的；它是工业自动化控制系统中的重要执行机构，需要一个电动控制器和阀门链接2个部分才能完成安装。是根据阀瓣的这种移动形式绕阀杆的轴线作旋转运动的阀门。电动球阀执行器说明书阀座通口的变化是与阀瓣行程成正比例关系。主要用于截断或接通管路中的质，亦可用于流体的调节与控制，是工业自动化过程控制的一种管道压元件。电动球阀执行器可实现智能化控制，开启或关闭管路，能有效的对管网进行控制和管理，实现管道自动化。广泛应用于石油、化工、水处理、造纸、供热、轻工等个各行业。

电动球阀配套执行器（电动头/电动装置）部分主要性能参数：
1.执行电源：交流AC24/AC110V/AC220V/AC380V,直流DC24V/220V等；
2.运行时间：15S/30S/60S/100S；
3.输出扭矩：30-2000N.M；
4.电路控制：开关型A；调节型E；无源触点型B；
5.转动角度：0~90°C；
6.防护等级：IP67；
7.防爆等级：ExdIIBT4 （可选择）；
8.环境温度：-196°C~220°C；
9.手动操作：机械手柄/手轮；
10.安装角度：任意角度；
11.壳体材质：铝合金压铸；
12.可选功能：过力矩保护装置及加热除湿器等。
电动球阀配套阀体主要技术参数：
1.阀门类型：浮动球阀，固定球阀；
2.阀门型号：Q941(7)F/N/PPL/H/W/Y等；
3.连接方式：法兰，螺纹，焊接等；
4.公称压力：0.6～32.0Mpa，150～1500LB等；
5.公称通径：DN10～DN1000 mm；
6.阀体材质：铸钢WCB，锻钢A105，不锈钢304/316/316L等；
7.密封材料：PTFE，RPTFE，PPL，PEEK及金属密封材料等；
8.适用温度：PTFE≤150°C，PPL≤250°C，金属密封≤4250°C；
9.适用介质：水、蒸汽、油品及硝酸类等。
电动球阀使用注意事项：
1.请务必接对电源相序，以免阀门或执行器损坏
2.通电时禁止手动操作
3.户外使用时最好给电动执行器外加防护盖子，防止老化
4.开盖后应拧紧密螺丝，防止进水或灰尘进入电动执行器内部
5.请不要安装在易爆气体周围，如需防爆订货时请说明
6.请确定输入电压和配线接点是否正确
7.禁止超负荷使用电动执行器。

电动球阀执行器应用：
湖泉阀门厂家电动球阀如今已在石油、天然气给排水、供热、治金等行业中得到广泛的使用，是国防建设至关重要的机械产品。同时也是科技建设不可缺少的产品。它占据了市场很多份额，主要是因为电动球阀功能强、性能可靠、流通能力大、轻便宜人、可远程控制等多种原因，该电动球阀执行器不仅是节流、截止、切断、通断、转流的好产品，还是流量调节系统中的首选产品。它有耐压、耐温、耐腐、流动阻力小、使用寿命长、应用范围广等多种特点，上海湖泉阀门厂家电动球阀主要有：电动浮动球球阀、电动固定球球阀、电动V型球阀、电动三通球阀、电动不锈钢球阀、电动锻钢球阀、电动卸灰球阀、电动抗硫球阀、电动三通球阀、电动卡套球阀、电动焊接球阀、电动法兰球阀，电动丝口球阀。

该控制板的各种参数调整、设定、校准等操作完全由按键设定。同时显示控制输入和阀位输入的百分比值。LED指示工作状态。执行器“全开”和“全关”两点校准，利用按键设定进行。无需再利用电位器进行调零点、调满程。控制信号、阀位反馈信号断线时，能使电动球阀执行器执行器位置任意设定。具有“电制动”功能即执行器能在接近控制平衡点时，自动产生电器制动作用，防止过冲，无震荡。防堵转”功能即执行器能在阀门“开”或“关”过程被卡住时，超过堵转识别时间，停止电机工作起到保护电机的作用。

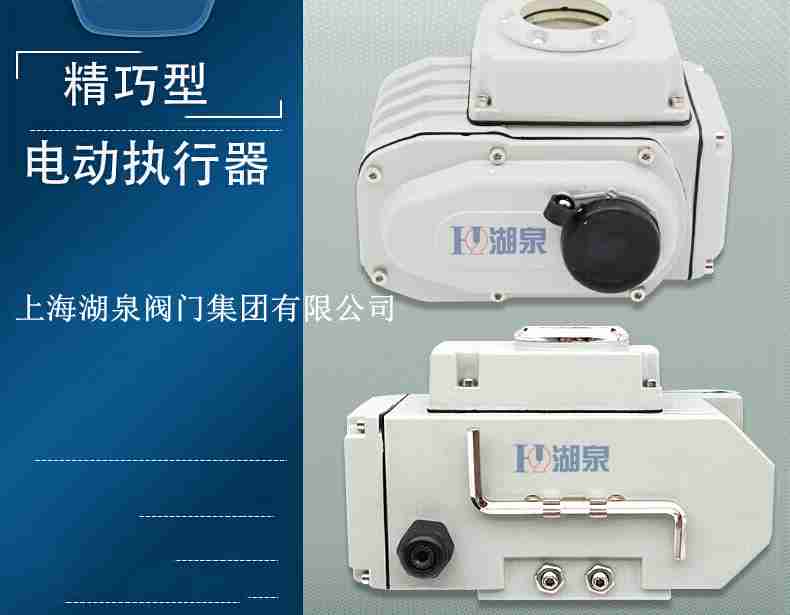

电动带手轮球阀执行器产品特点：
1、电动球阀执行器说明书一体化结构设计，位置变送器和伺服放大器做为两个独立部件均可直接装入执行机构内部，直接接受4-20mA控制信号，输出4-20mA或1-5VDC阀位反馈信号，具有自诊断功能，使用和调校十分方便。
2、电动球阀执行器说明书功能模块式结构设计，通过不同可选功能的组合，实现从简单到复杂的控制，满足不同应用要求。
3、结构简单，体积小巧，重量轻，便于安装和维护，机械零件全部采用CNC加工制作，工艺。
4、传动全部采用小齿隙密封齿轮，具有效率高、噪声低、寿命长、稳定可靠、无需再加油等特点。
5、电动球阀执行器说明书具有多种运行速度，可满足各种控制系统的要求，以保证系统的快速响应及稳定性。
6、PSL系列同阀门的连接采用柔性盘簧连接，可避免阀杆与输出轴不同轴给阀门带来的影响，可预置阀门关断力保证阀门的可靠关断，防止泄漏。
7、PSQ系列有转矩开关保护，可防止因阀门产生过大转矩而损坏阀杆。
8、驱动电机采用高性能稀土磁性材料制作的高速同步电机，运行平稳。具有体积小、力矩大、抗堵转、控制精度高等特点。
9、可设置分段调节，即由一台调节器输出的双时间比例信号控制两台执行机构（4-12mA对应PSL1的全开全闭，12-20mA对应PSL2的全开全闭）。
10、电动球阀执行器说明书阀位反馈元件采用全密封高精度多圈电位器，具有体积小、精度高、死区小、使用寿命长等特点。
11、电动球阀执行器说明书行程可调，便于与阀门连接。
12、全部电器元件均采用世界产品，质量可靠，使用寿命长。
13、电器部件布线严谨并与传动部件完全隔离，提高了执行机构运行性的可靠。

电动球阀执行器技术参数阀体参数电源AC200/220V，50/60Hz公称通径DN10～300mm输出力矩50N·M～2000N·M公称压力PN1.6 -2.5 -4.0- 6.4 MPa(定制)动作范围0～90° 0～360°泄漏量软密封:零泄漏硬密封:≤额定流量的10-5动作时间15秒/30秒/60秒执行机构可另配等系列电子式电动执行机构保护装置过热保护流量特性快开特性环境温度-30°～60°可调范围DN10-80DN100-300250:1350:1手动操作同附带手柄操作基本误差±1%限位电气、机械二重限位死区≤1%防护等级相当于IP-65回差≤1%位置测量可选装开关或电位计适用温度密封面驱动电机8W/EPTFE≤150℃ RTFE≤180℃ PPL≤300℃ 硬密封≤450℃进线接口PE1/2″进线线锁。

电动带手动球阀Q941F说明书技术参数和性能：

CH系列执行机构技术参数		阀体参数
电源	AC200/220V，50/60Hz	公称通径	DN10～300mm
输出力矩	50N·M～2000N·M	公称压力	PN1.6 -2.5 -4.0- 6.4 MPa(定制)
动作范围	0～90° 0～360°	泄漏量	软密封:零泄漏	硬密封:≤额定流量的10-5
动作时间	15秒/30秒/60秒	执行机构	可另配PSQ、HQ、HQU、3810RS 等系列电子式电动执行机构
保护装置	过热保护	流量特性	快开特性
环境温度	-30°～60°	可调范围	DN10-80	DN100-300
			250:1	350:1
手动操作	同附带手柄操作	基本误差	±1%
限位	电气、机械二重限位	死区	≤1%
防护等级	相当于IP-65	回差	≤1%
位置测量	可选装开关或电位计	适用温度	密封面
驱动电机	8W/E		PTFE≤150℃ RTFE≤180℃ PPL≤300℃ 硬密封≤450℃
进线接口	PE1/2″进线线锁
