高温高压截止阀\J61Y-320 DN15，DN20，DN25产品详细说明书

[ 2025-02-07 ]

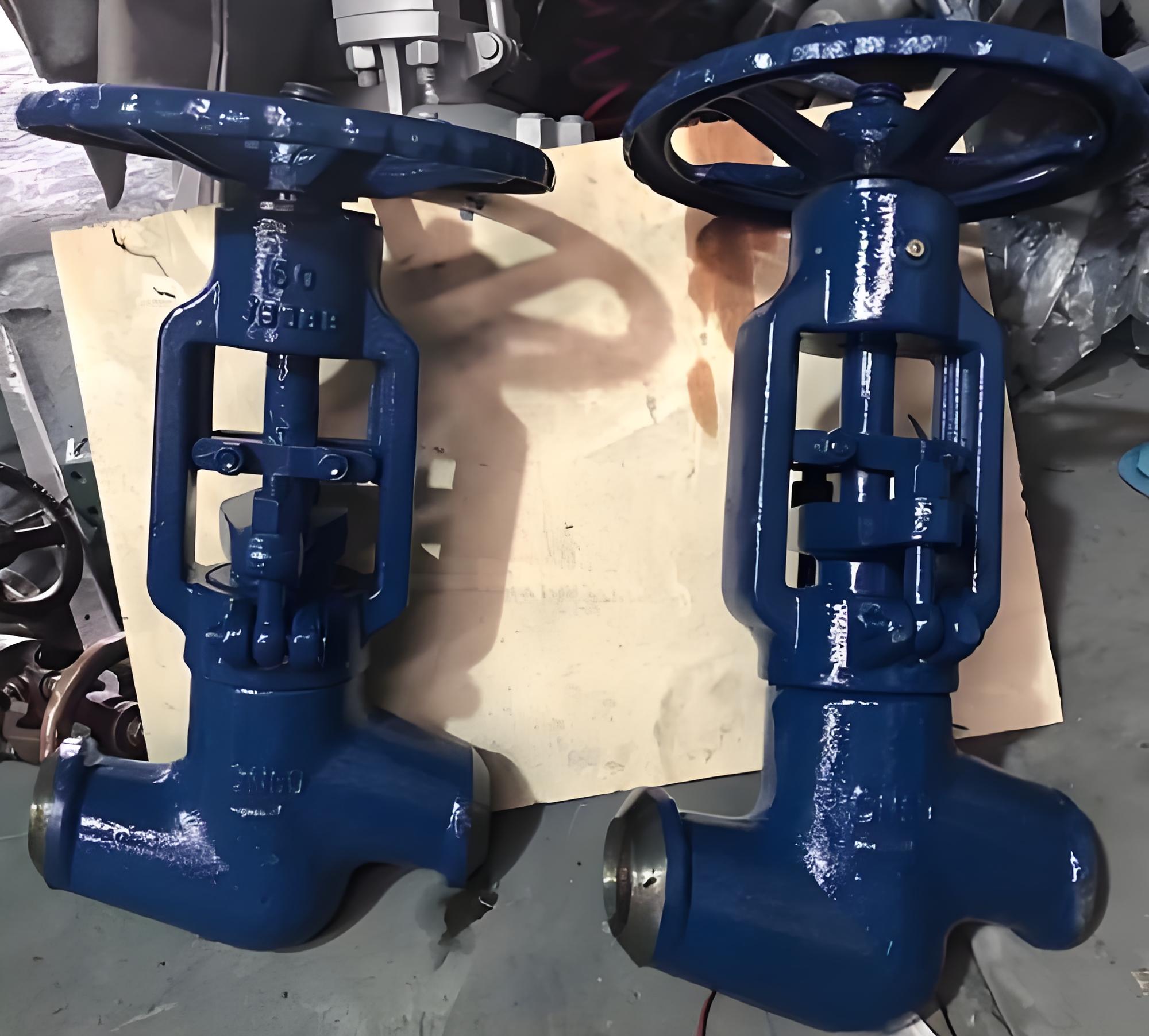

‌J61Y-320 DN15截止阀是一种高温高压焊接截止阀，主要用于电站等高压工况环境。‌
阀

产品特点和应用场景

J61Y-320 DN15截止阀具有以下特点：

  • ‌耐高压‌：该阀门设计用于高压工况，能够承受较高的介质压力。
  • ‌耐高温‌：适用温度范围广泛，通常可达550度。
  • ‌密封性能好‌：采用锥面密封和活动阀瓣设计，确保良好的密封效果。
  • ‌材质优良‌：阀瓣采用硬质钴铬钨合金钢，提高了在高温工况下的硬度，减少介质冲蚀。

该阀门广泛应用于电站、电力工程、机电设备工程等需要高压、高温环境的场合，特别是在电站一次门蒸气和热循环水等处使用效果显著‌。
阀门

技术参数和规格

J61Y-320 DN15截止阀的具体技术参数和规格如下：

  • ‌公称压力‌：32MPa
  • ‌壳体试验压力‌：48MPa
  • ‌气压试验‌：19.2MPa
  • ‌适用温度‌：550度
  • ‌适用介质‌：水、油、蒸汽、WOG等
  • ‌连接方式‌：对焊式连接
  • ‌结构特征‌：锥面浮动阀瓣、球面密封、上阀杆螺纹
  • ‌检验标准‌：符合GB/T 12224-1989和JB/T 9092-1999等标准‌
截止阀

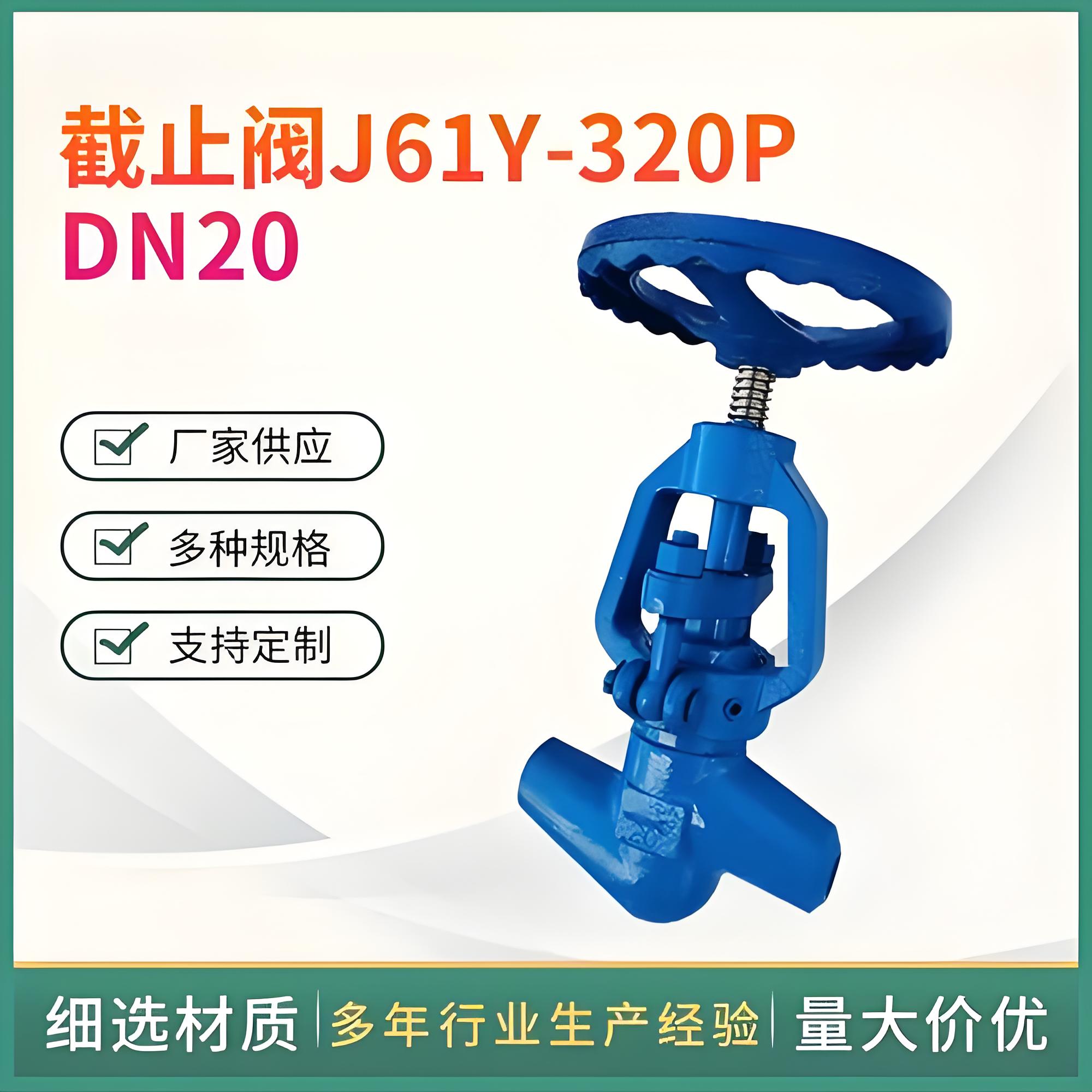

‌J61Y-320 DN20截止阀的产品技术参数如下‌：

  • ‌连接形式‌：焊接
  • ‌公称通径‌：20
  • ‌适用介质‌：水
  • ‌压力环境‌：常压
  • ‌工作温度‌：常温
  • ‌标准‌：国标
  • ‌流动方向‌：单向
  • ‌驱动方式‌：手动
  • ‌零部件及配件‌：阀体
  • ‌形态‌：角式
  • ‌类型‌：二通式
  • ‌规格‌：国标
截止阀厂家
产品主要性能参数
产品型号 公称压力(MPa) 试验压力(MPa) 工作压力(MPA) 工作温度℃ 适用介质
壳体强度 密封 / / /
J61Y-100 10 15 11 / / / ≤450 水、蒸汽、油品
J61Y-200 20 30 22 / / /
J61Y-250 25 38 28 / / /
J61Y-320 32 48 36 / / /


主要外型尺寸

J61Y-100、J61Y-200、J61Y-250、J61Y-320
10 120 12 25 / 40℃ 185 140 2.8
15 170 17 36 / 40℃ 247 200 705
20 170 22 42 / 40℃ 248 200 9
25 170 26 42 / 40℃ 248 240 9.5
32 170 31 44 / 40℃ 248.5 280 15
50(1) 250 50 82 / 32℃ 450 320 60
50(2) 350 50 82 / 32℃ 450 320 64
