截止阀J41H-16C\DN250技术相关参数及产品介绍

[ 2024-10-11 ]

了解更多相关产品点击：截止阀

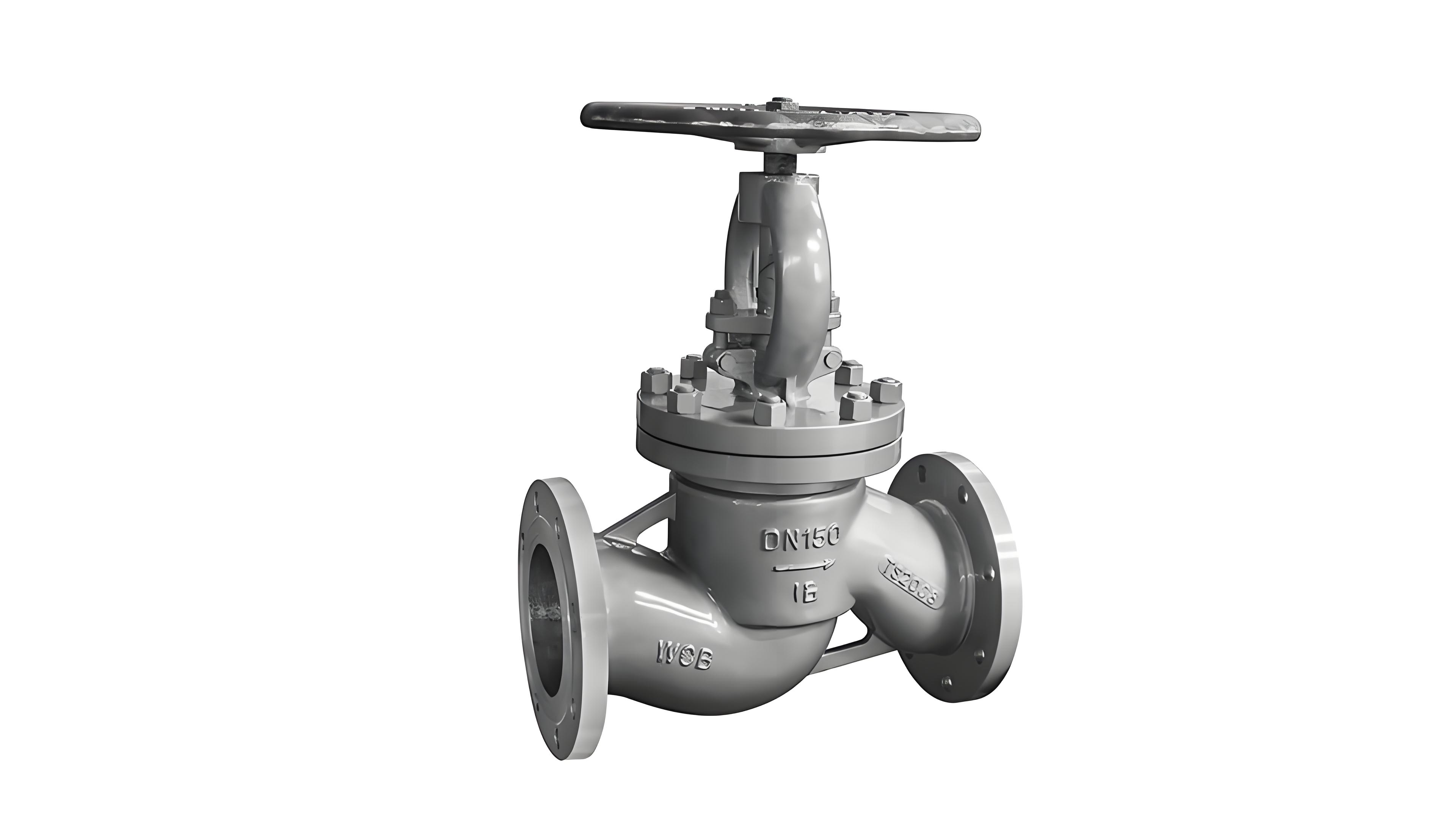

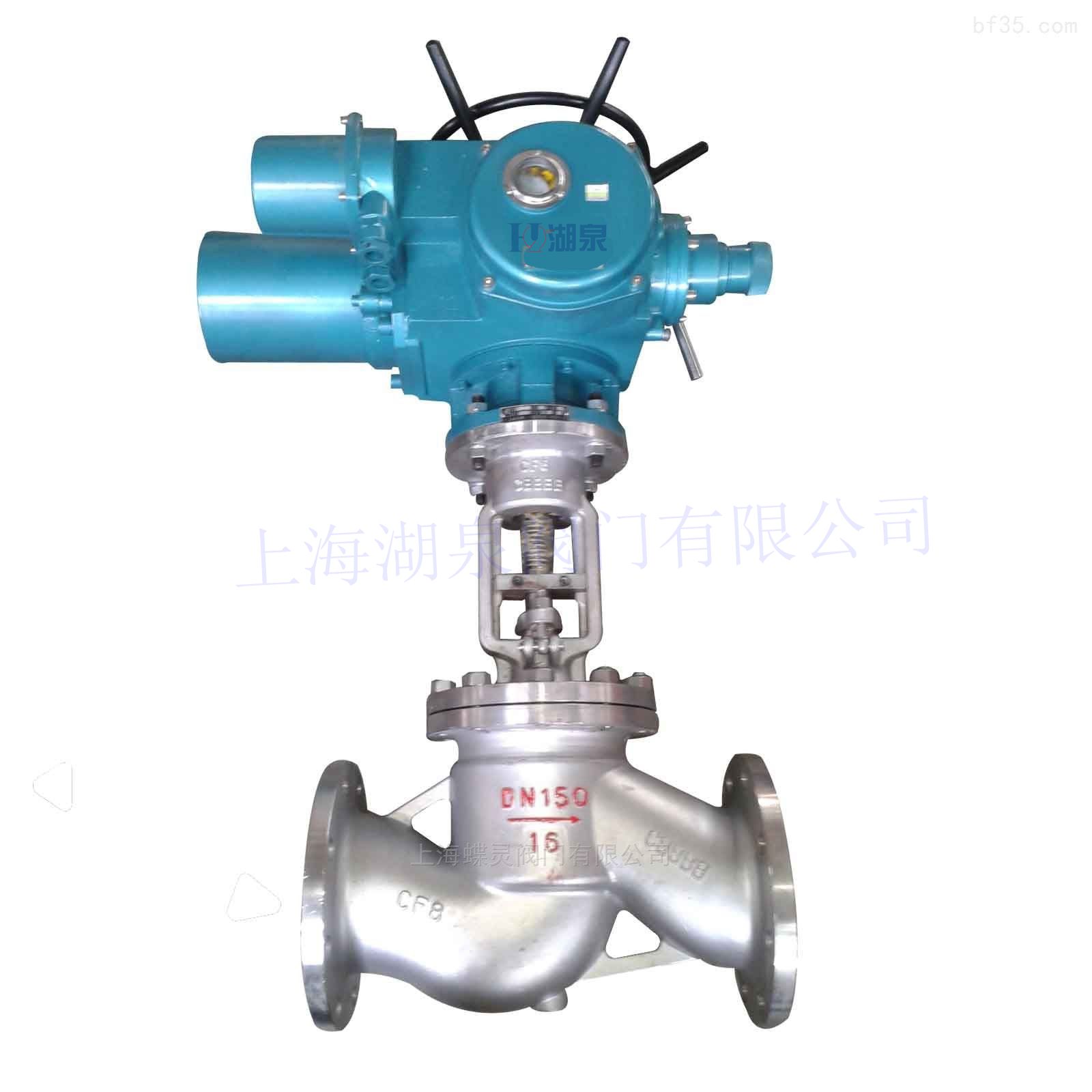

‌截止阀J41H-16C\DN250是一种用于切断或接通管路介质的阀门，广泛应用于石油、化工、制药、化肥、电力等行业。‌ 该阀门适用于公称压力为1.6MPa的工作环境下，适用于水、蒸汽、油品等介质‌。它的主要技术参数包括：公称通径为DN250，工作温度范围为-29℃至550℃，适用于水、蒸汽、油品等介质。该阀门采用手动操作方式，阀体材料为WCB铸钢，阀瓣和阀座采用司太立钴基硬质合金堆焊而成，具有良好的耐磨性和密封性‌。的主要特点包括：结构合理，密封可靠，性能优良，造型美观。阀瓣和阀座的密封面采用司太立钴基硬质合金堆焊而成，耐磨性强。阀杆经过调质和表面氮化处理，具有良好的抗腐蚀性和抗擦伤性。此外，该阀门可采用各种配管法兰标准及法兰密封面型式，满足各种工程需要及用户要求‌。

截止阀J41H-16C性能规范：

产品型号	公称压力	强度试验压力	密封试验压力	工作介质
J41H-16C	1.6	2.4	1.76	水、蒸汽、油品等
J41H-25	2.5	3.75	2.75
J41H-40	4.0	6.0	4.4

截止阀J41H-16C主要零部件材料

零部件名称		材料
		J41H-16C
阀体、阀盖		WCB
阀杆		WCB
阀瓣阀座	密封面	镍铬耐酸钢、镍铬钼耐酸钢聚四氟乙烯
填料		聚四氟乙烯　对位聚
填料压盖		WCB
手轮		球墨铸铁

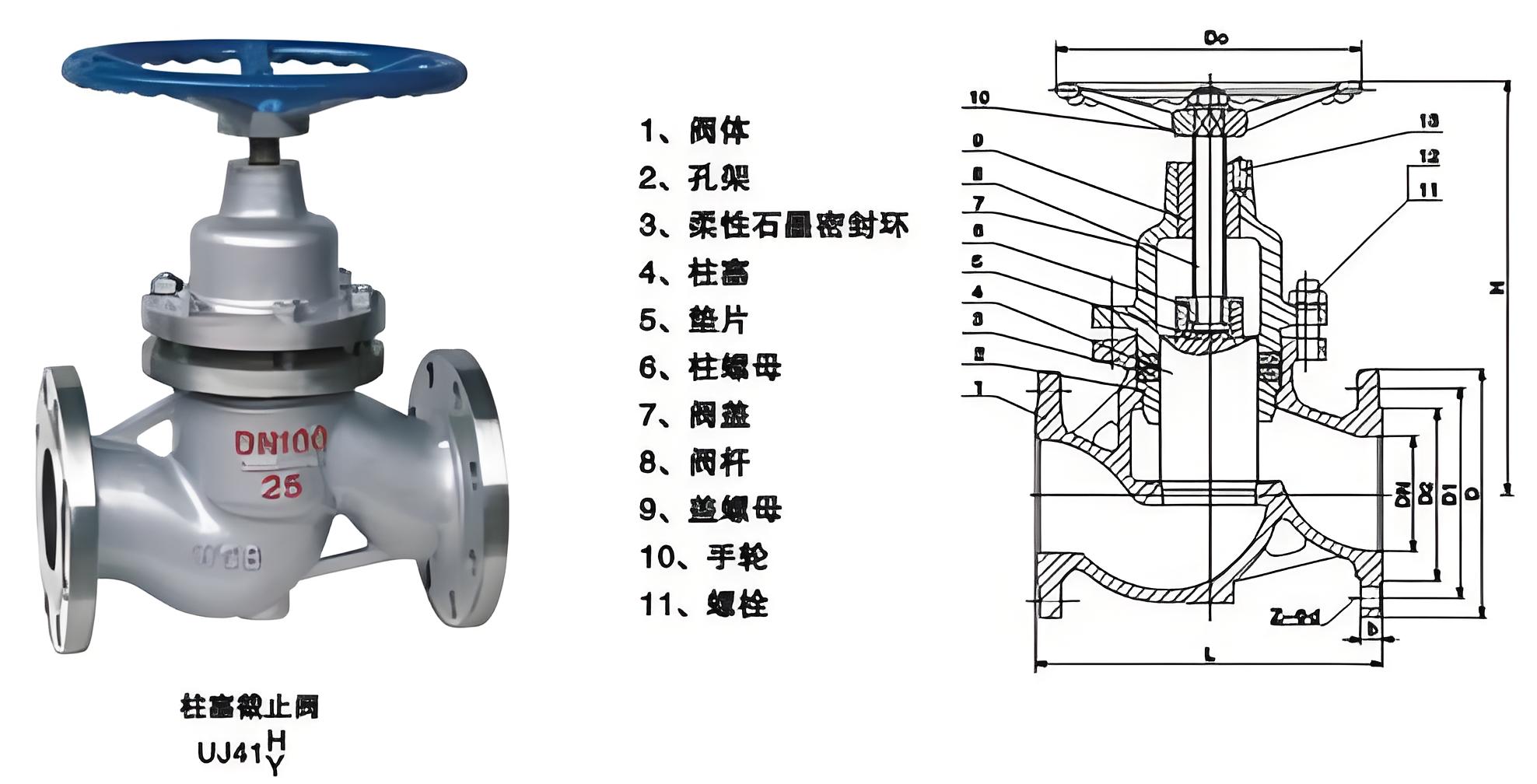

截止阀J41H-16C相关连接尺寸

型号	公称通径	尺寸								参考重量Kg
型号	公称通径	L	D	D1	D2	b-f	Z*Φd	H	Do	参考重量Kg
J41H-16C	15	130	95	65	45	16-2	4*Φ14	170	120	6.9
	20	150	105	75	55	16-2	4*Φ14	190	140	7.4
	25	160	115	85	65	16-2	4*Φ14	205	160	8.5
	32	180	140	100	78	18-2	4*Φ18	270	180	15.4
	40	200	150	110	85	18-3	4*Φ18	310	200	19.3
	50	230	165	125	100	18-3	4*Φ18	358	240	31.2
	65	290	185	145	120	18-3	4*Φ18	373	280	33.6
	80	310	200	160	135	20-3	8*Φ18	435	320	44.6
	100	350	220	180	155	20-3	8*Φ18	500	360	66.4
	125	400	250	210	185	22-3	8*Φ18	614	400	93.2
	150	480	285	240	210	24-3	8*Φ23	674	400	157.5
	200	600	340	295	265	26-3	12*Φ23	818	450	200
	250	730	405	355	320	30-3	12*Φ25	969	550	295

截止阀J41H-16C\DN250]安装的核心注意事项‌包括确保介质流向与阀体上标示的箭头一致，安装时应使用合适的工具和材料，确保阀门与管道连接牢固且无泄漏‌。 ‌安装前的准备工作‌包括：检查截止阀的型号及规格，确保材料和工具符合要求。清洗和检查零件，确保表面无污垢和缺陷，尺寸符合要求。准备所需的工具，如扳手、扭力扳手、钳子等‌。 ‌安装过程中的具体步骤和注意事项‌： ‌

1、安装阀体‌：将阀体放在工作台上，用扳手依次拧紧法兰螺栓，保证阀体与管道连接紧密。
2、安装阀杆‌：将阀杆放入阀体中，注意阀杆顶部与阀盖对齐，并在阀杆顶部安装止动装置。 ‌
3、安装阀芯‌：将阀芯放入阀杆内，端部与阀杆连接，用扳手紧固阀芯螺栓。 ‌
4、安装阀盖‌：将阀盖放在阀体上，用扳手依次拧紧法兰螺栓。
5、安装手轮‌：将手轮放在阀杆上，用扳手紧固手轮螺母。
6‌、检查和试运转‌：检查阀门连接是否完好，试运转阀门，确保开启和关闭灵活顺畅‌。 ‌
7、安装后的检查和维护‌：定期检查阀门的连接是否紧固，零部件是否正常。定期涂抹润滑油和氧化锌膏，确保零部件正常工作。如发现阀门故障，应及时清洗和维修，保证正常使用‌。
