截止阀知识阀门首页 > 阀门知识 > 截止阀知识 >

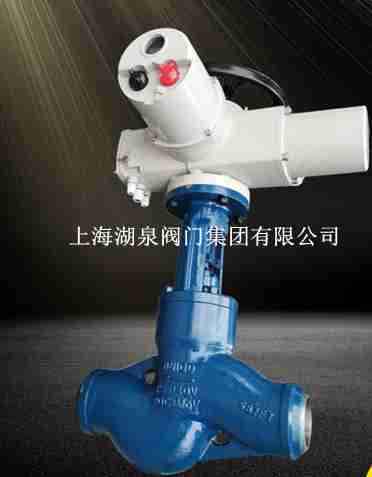

j961h-100i电动焊接截止阀型号尺寸参数

[ 2022-01-17 ]
湖泉阀门电动焊接截止阀 j961h-100i电动焊接截止阀生产厂家，咨询： 021-64162222  型号尺寸参数产品名称: 电动焊接截止阀 产品型号: J961H 产品口径: DN20-100 产品压力: 0.6～10.0MPa 产品材质: 铸钢、不锈钢、合金钢等 生产标准:国...J961H-64I/100I/160I 高压铬钼钢电动焊接截止阀 J961H 油田专用焊接截止阀图片由上海湖泉阀门厂自主提供,J961H-64I/100I/160I 高压铬钼钢电动焊接截止阀 J...智能型电动焊接截止阀 J961H-100I 电动高压焊接截止阀图片图片大全 - 中国供应商 智能型电动焊接截止阀 J961H-100I 电动高压焊接截止阀 商铺首页 产品列表 公司介绍 ...提供J961电动焊接截止阀的选型、报价。另外根据客户需求可以提供开关式以及调节型的电动焊接截止阀,关于电动焊接截止阀的详细介绍请来电咨询:
 电动截止阀
上海湖泉阀门厂家J961H-10C、J961H-16C、J961H-25C、J961H-40C、J961H-64C、J961H-100C、J961H-160C、J961H-200C、J61H-250C、J961H-320C、焊接电动截止阀 电动铸钢法兰截止阀保...型号规格:J961H-16C/ J961H-64C/J961H-100C/电动焊接截止阀 详细介绍: 可以安装在管道的任何位置上,介质从下往上流。产品设计制造按国家标准GB12235,结构合理,...J961H-64C DN100高压电动焊接截止阀 智能一体化电动截止阀 产品型号: J961Y-320C-DN65 产品简介:口径为50mm,压力为100kg,连接形式为焊接,密封面为硬质合金,阀体材质为铬钼钢...J961H-100C DN50电动截止阀产品简介: 蝶灵J961H-100C DN50电动截止阀的使用极为普遍,但由于开启和关闭力矩较大、结构长度较长,通常公称通径都限制在250mm以下,也有到400mm的,但...
j961h-100i电动焊接截止阀型号尺寸参数
上海湖泉阀门截止阀型号 J961H-100C DN50 J961H-100C电动焊接截止阀产品简介: J961H-100C电动焊接截止阀的使用极为普遍,但由于开启和关闭力矩较大、结构长度较长,通常公称通径都...J961H-10C、J961H-16C、J961H-25C、J961H-40C、J961H-64C、J961H-100C、J961H-160C、J961H-200C、J61H-250C、J961H-320C、焊接电动截止阀 产品标签| J961H电动截止阀焊接截止阀电动...J961H电动焊接截止阀 J961H-25C DN125开关型电动截止阀 产品型号: J961Y-320C-DN65 产品简介:口径为50mm,压力为100kg,连接形式为焊接,密封面为硬质合金,阀体材质为铬钼钢。铬...:J961H-64I 铬钼钢电动焊接截止阀 DN65智能一体式型电动截止阀 产品型号: J961Y-320C-DN65 产品简介:口径为50mm,压力为100kg,连接形式为焊接,密封面为...
 电动焊接截止阀j961h-100i
湖泉阀门厂家J961Y-100I电动焊接截止阀设计原理及用途: 1.阀体和阀盖连接形式:PN10-64采用栓接阀盖;PN64-320采用自压密封式阀盖。阀杆螺母:通常情况下,阀杆螺母材料采用ASTM A439 ...供应J961H/Y电动焊接截止阀 一、产品概述: 法兰连接的截止阀适用于公称压力PN1.6～16MPa,工作温度-29～550℃的石油、化工、制药、化肥、电力行业等各种工况的管...焊接电动截止阀-J961Y焊接电动截止阀.doc,电站阀门 电站截止阀 焊接电动截止阀 产品名称: 焊接电动截止阀 产品型号: J961Y 产品口径: DN10-100 产品压力: 1.0～40.0MPa 产品材质: 铸...电动截止阀J941H-16C|江苏电动截止阀J941H-25C2014-06-06 电动焊接式截止阀J961Y-1602014-06-06 不锈钢角式截止阀J44W-16P|不锈钢法兰角式截止阀2014-06-06 高压截止阀J41H-100|高压法兰截止阀J41...电动截止阀J941H/J961Y。气动截止阀J641H。气动角座阀。日标截止阀J41W。德标截止阀。美标截止阀J41W。保温截止阀BJ41H/BJ45。高温截止阀J41Y/J61Y。高压截止阀J41H、对焊截...

j961h-100i电动焊接截止阀型号尺寸参数
型号 公称压力 强度试验 (MPa) 密封试验 (MPa) 适用温度℃ 适用介质
J61Y-250I
J961Y-250I		 25.O 37.5 27.5 ≤550 水、蒸汽、油品
J61Y-320I
J961Y-320I		 32.0 48.0 35.2
J61Y-P54100V
J961Y-P54100V		 P54100V 30.0 11.0 ≤540
J61Y-P64140V
J961Y-P64140V		 P54100V 42.0 15.4
J61Y-P57170V
J961Y-P67170V		 P57170V 63.0 18.7 ≤570
j961h-100i电动焊接截止阀型号尺寸参数
型号 DN d L L1 L2 H 电装型号
J961Y-250 20 19 150 363 197 576 DZW15
25 22 180 363 197 590 DZW15
32 26 180 363 197 606 DZW15
40 36 250 363 197 722 DZW20
50 42 250 363 197 722 DZW30
65 56 340 473 277 1060 DZW45
80 80 390 526 283 1280 DZW90
100 84 480 526 283 1290 DZW90
J961Y-320 20 19 150 363 197 276 DZW15
25 22 180 363 197 590 DZW15
32 26 180 363 197 606 DZW15
40 36 250 363 197 722 DZW20
50 42 250 363 197 722 DZW30
65 60 470 526 283 1140 DZW90
80 80 570 526 283 1350 DZW120
100 96 660 554 609 1500 DZW180
J961Y-P57170V 20 19 150 363 197 576 DZW15
25 22 180 363 197 590 DZW15
32 26 180 363 197 606 DZWl5
40 36 250 363 197 722 DZW20
50 42 250 363 197 722 DZW30
65 60 762 526 283 1543 DZW90
80 74 864 526 283 1790 DZWl20
100 88 965 554 309 1890 DZWl80
j961h-100i电动焊接截止阀型号尺寸参数

公称压力
PN(MPa)		 公称通径
DN(mm)		 标准值 参考值
L D D1 n2 D6 b f f1 Z-φd L1 H 重量(kg)
1．6 50 230 160 125 100   16 3   4-φ18 590 645 48
65 290 180 145 120   18 3   4-φ18 590 690 60
80 310 195 160 135   20 3   8-φ18 590 715 65
100 350 215 180 155   20 3   8-φ18 590 770 71
125 400 254 210 185   22 3   8-φ18 590 780 119
150 480 280 240 210   24 3   8-φ23 590 810 210
200 600 335 295 265   26 3   12-φ23 810 967 320
250 622 405 355 320   30 3   12-φ25 810 1143 550
300 698 460 410 375   30 4   12-φ25 830 1292 785
2.5 50 230 160 125 100   20 3   4-φ18 590 645 50
65 290 180 145 120   22 3   8-φ18 590 690 65
80 310 195 160 135   22 3   8-φ18 590 715 67
100 350 230 190 160   24 3   8-φ23 590 770 73
125 400 270 220 188   28 3   8-φ25 590 780 127
150 480 300 250 218   30 3   8-φ25 810 810 215
200 600 360 310 278   34 3   12-φ25 810 967 322
250 622 425 370 332   36 3   12-φ30 830 1143 585
300 698 485 430 390   40 4   16-φ30 830 1292 795
4．0 50 230 160 125 100 88 20 3 4 4-φ18 590 645 61
65 290 180 145 120 110 22 3 4 8-φ18 590 690 75
80 310 195 160 135 121 22 3 4 8-φ18 590 715 84
100 350 230 190 160 150 24 3 4．5 8-φ23 590 770 101
125 400 270 220 188 176 28 3 4．5 8-φ25 810 782 207
150 480 300 250 218 204 30 3 4．5 8-φ25 810 875 226
200 600 375 320 282 260 38 3 4．5 12-φ30 810 1160 399
j961h-100i电动焊接截止阀型号尺寸参数

6．4 50 300 175 135 105 88 26 3 4 4-φ23 590 710 64
65 340 200 160 130 110 28 3 4 8-φ23 590 750 77
80 380 210 170 140 121 30 3 4 8-φ23 590 785 86
100 430 250 200 168 150 32 3 4．5 8-φ25 810 837 171
125 500 295 240 202 176 36 3 4．5 8-φ30 810 1031 243
150 550 340 280 240 204 38 3 4．5 8-φ34 830 1066 296
200 650 405 345 300 260 44 3 4．5 12-φ34 830 1213 420
10．0 50 300 195 145 112 88 28 3 4 4-φ25 590 714 81
65 340 220 170 138 110 32 3 4 8-φ25 590 734 102
80 380 230 180 148 121 34 3 4 8-φ30 810 847 175
100 430 265 210 172 150 38 3 4．5 8-φ30 810 950 194
125 500 310 250 210 176 42 3 4．5 8-φ34 830 1141 285
150 550 350 290 250 204 46 3 4．5 12-φ34 830 1240 450
200 650 430 360 312 260 54 3 4．5 12-φ4l 830 1425 850
16．0 50 300 215 165 132 88 36 3 4 8-φ25 590 562 92
65 340 245 190 152 110 44 3 4 8-φ30 810 743 165
80 380 260 205 168 121 46 3 4 8-φ30 830 820 216
100 430 300 240 200 150 48 3 4．5 8-φ34 830 935 238
